C января 2022 года Валдайский Механический Завод прекращает производство насосов - К20/30, К8/18, СМ100-65-200/4(2).
- Для замены насосов типа "К" по параметрам используйте марки К50-32-125 и К65-50-160.
- Для замены насосов типа "СМ" по параметрам используйте марки СД100/40 и СД50/10

Технические характеристики насоса Ш 80-2.5-37.5/2.5

Насос Ш 80-2.5-37.5/2.5 Технические характеристики насосов шестеренных Ш 80-2.5-37.5/2.5.
В таблице 1 приведены технические характеристики насоса Ш 80-2.5-37.5/2.5 и его электроагрегата - марка насоса, подача, давление, электродвигатель (мощность, марка и количество оборотов), масса насоса/агрегата.

Насос НМШ относится к насосному оборудованию объемного типа, у которого рабочий механизм из косозубых шестерен.

Насос Ш 80-2.5-37.5/2.5 в насосном агрегате оснащается электроприводом.
В качестве привода - асинхронный электродвигатель общепромышленного/взрывозащищенного исполнения.
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 11 и 15 квт.

Насос (агрегат) типа НМШ может использоваться для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей или для работы во взрывоопасных помещениях и производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.

Электропитание Ш 80-2.5-37.5/2.5
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Давление
кгс/см²
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
Ш 80-2.5-37.5/2.5 (Б) 37,5 2,5 11 (АИР160S6)
15 (АИР160М6)
980 87 (93)/260(270)
87(93)/280(290)

Мощность насоса в электроагрегате не более 6,7 квт.
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
Давление полного перепуска до 0,4 МПа (4 кгс/см²).
КПД - 49% (насоса в агрегате).
Патрубки насоса Ш 80-2.5-37.5/2.5 фланцевые:
- входящий и напорный Ду-100 мм, Ру-6 кгс/см².

Уплотнение насоса торцовое. Внешняя утечка через уплотнение до 0,01 л/час. По заказу в насос Ш 80-2.5-37.5/2.5 с двигателем 11,0 квт может встраиваться частотный преобразователь переменного тока.

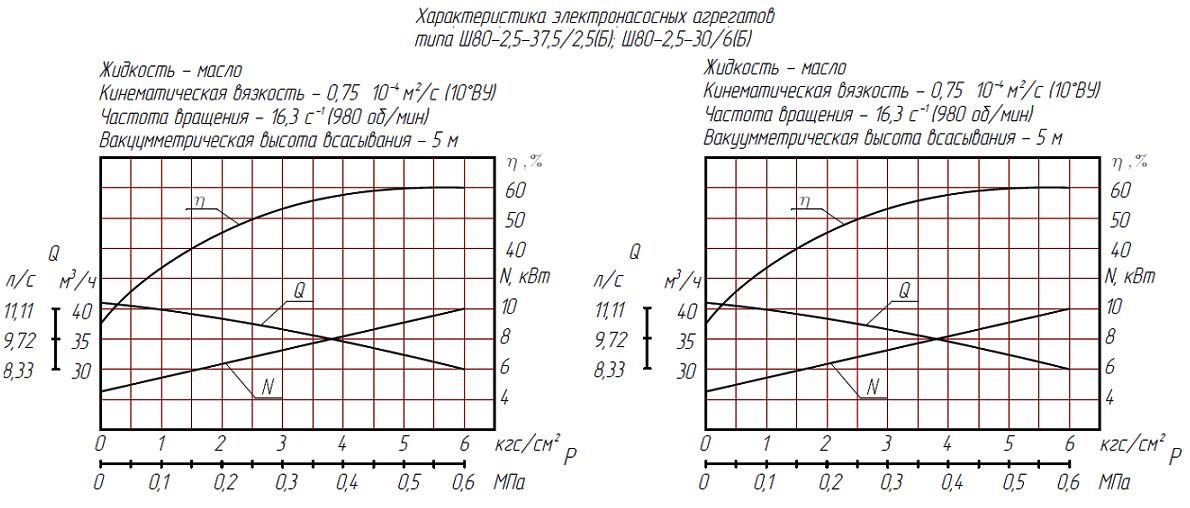

Рис.1 Рабочие характеристики

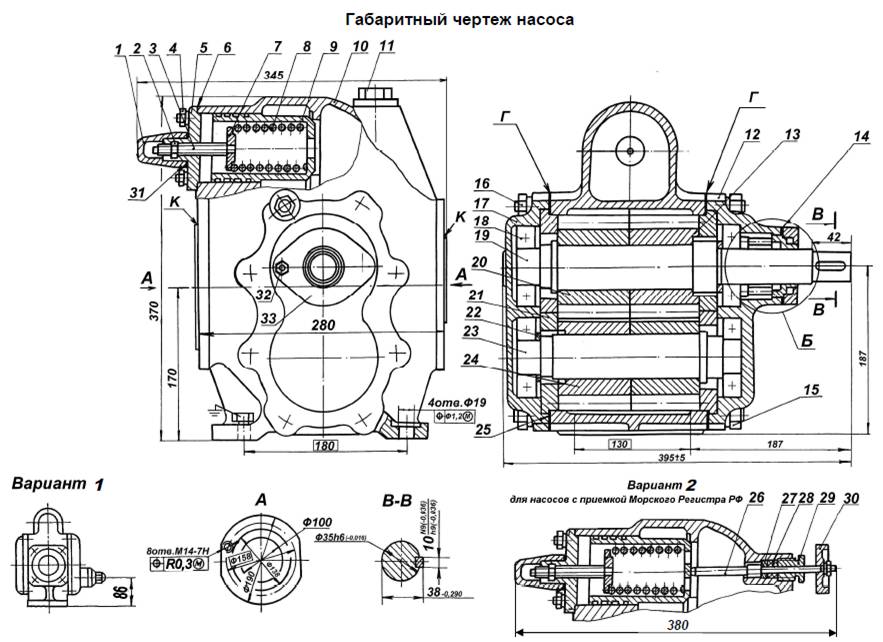

Рис.2 Габаритный чертеж насоса

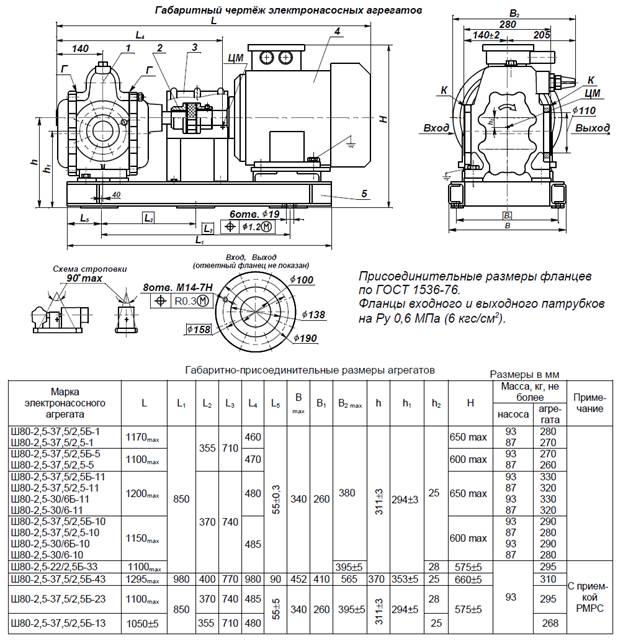

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата Ш 80-2.5-37.5/2.5
