Консольный насос К 8 18 |
|
Цены на консольные насосы
Насос К8/18 представляет насосное оборудование консольного типа и предназначен для перекачивания чистой воды (не морской), имеющей активную кислотность в пределах от 6 до 9 (рН).
Также насосы используется для перекачивания и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Консольные насосы изготовлены по II группе изделия, вид изделия I по ГОСТ 27.003 в климатическом исполнении и категории размещения при эксплуатации УЗ ГОСТ 15150.
Электронасосный агрегат на основе насоса К 8 18 включает в себя одноступенчатый, с односторонним подводом жидкости к рабочему колесу, центробежный насос горизонтального исполнения и электродвигатель асинхронный общепромышленный, смонтированные на общей фундаментной плите.
Корпус насоса представляет собой отливку, внутренняя полость которой выполнена в виде спирали. Крышка корпуса отлита заодно с входным патрубком.
Корпус подшипников имеет опоры, которыми он крепится к фундаментной плите.
Ротор вращается в подшипниковых опорах.
Направление вращения ротора - против часовой стрелки, если смотреть со стороны двигателя, указано стрелкой на кожухе насоса.
Материал проточной части - чугун.
Уплотнение вала:
- сальниковое (обозначается "С" или не обозначается): насосное оборудование для перекачивания воды температурой до 85°C;
- допустимое избыточное давление перекачиваемой жидкости на входе: 3,5 кгс/см2 согласно ГОСТ 22247;
- допускаемая величина внешней утечки воды через сальниковое уплотнение: не более 2 л/час.
Центробежное колесо двух дисковое закрытого типа.
Асинхронный двигатель мощностью 1,5 квт, 3000 об/мин, тип АИР80А2.
Соединение двигателя с насосом - через упругую муфту.
Технические характеристики (параметры) насоса К8/18:
- подача (производительность): 8 м3/час;
- напор: 18 м водного столба.
Масса насоса: 50 кг, агрегата: 70 кг.
КПД - 55%. При эксплуатации за пределами рабочей части характеристики гарантия на насос снимается.

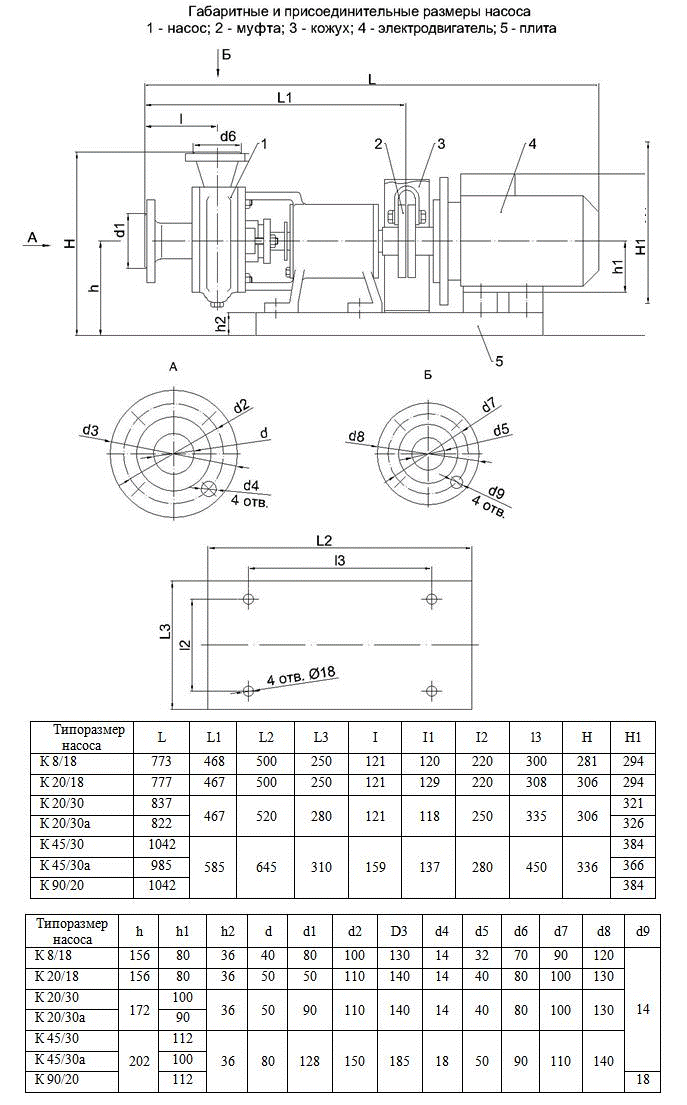

Присоединительные размеры фланцев насоса К8/18.

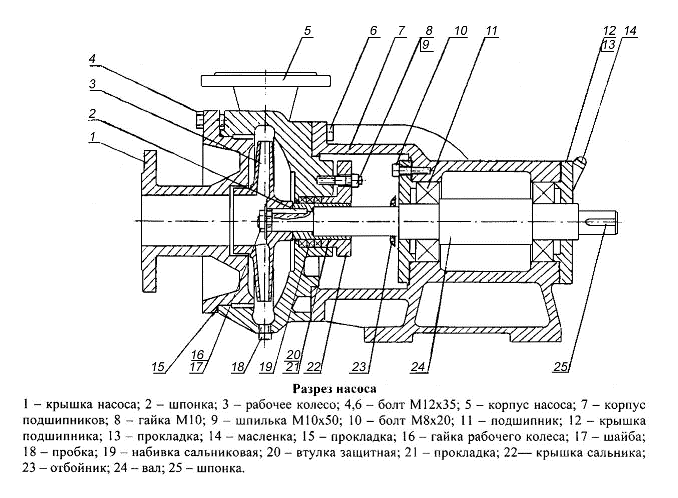

Консольный насос К в разрезе.
Консольный насос К 8/18 заменяет насос 1,5К-6; 1,5К-8/18.
|
