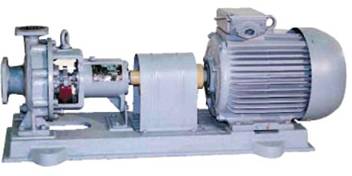

Насос АХ 50-32-160
|
|
 Общие сведения о химическом насосе АХ50-32-160
Химический насос АХ 50-32-160 применяется для перекачивания химически активных и нейтральных жидкостей, имеющих следующие параметры:
- кинематическая вязкость сред не должна превышать 30х10-6 м²/с;
- плотность максимальная 1850 кг/м³;
- температура перекачиваемой жидкости зависит от исполнения материала проточной части: если исполнение К, Е, И, Н: от минус -40 до +120°C, если исполнении А, то от минус 40 до +90°;
- количество по объему твердых частиц не более 1,5%;
- размер частиц не больше 1 мм;
- активность жидкости по коррозии не должна превышать 01 мм в год.
Устройство химического электронасоса АХ50-32-160
По своему устройству насос АХ 50-32-160 - одноступенчатый, консольный, горизонтальный насос центробежный с односторонним осевым подводом перекачиваемой среды к рабочему колесу и тангенциальным вверх ее отводом.
Корпус химического насоса АХ 50-32-160 снабжен опорными лапами.
Для обеспечения привод насоса АХ 50-32-160 используется асинхронный электродвигатель общепромышленного и взрывозащищенного исполнения. Соединение двигателя и насосной части производится через упругую муфту, имеющую два вида. Первый вид - муфта с монтажным проставком. Второй вид муфты без монтажного проставка.
Электродвигатели, комплектуемые насос АХ, различаются как по исполнению, так по своей мощности. Различие зависит от плотности перекачиваемых сред.
Электронасос обеспечивается датчики измерения температуры подшипников, которые устанавливают в резьбовые отверстия (М 8х1) опорного кронштейна.
Насосы АХ 50-32-160 в общепромышленном исполнении комплектуются двойным сальниковым уплотнением (обозначение СД), взрывозащищенные электронасосы комплектуются - двойным торцовым уплотнением (обозначение 55).
Категорически запрещено эксплуатировать насосы АХ 50-32-160 общепромышленного исполнения во взрывоопасных и пожароопасных условиях, а также перекачивать ими ЛВЖ И ГЖ.
Исполнение АХ50-32-160 по материалу проточной части
Е - сталь 12Х18Н12М3ТЛ;
К - сталь 12Х18Н9Т;
И - сталь 07ХН25МДТЛ;
Н - сплав ХН65МВЛ и ХН54МСДЛ.
Условное обозначение электронасоса АХ50-32-160
АХ(Е) 50-32-160(а,б) – К(Е,И,А,Н) – (СД, 55), где:
АХ - насос химический для перекачивания жидкостей с абразивными частицами;
(Е) - для взрывоопасных и пожароопасных условий и помещений;
50 - условный диаметр на всасывающем патрубке, мм;
32 - условный диаметр в напорном патрубке, мм;
160 - диаметр рабочего колеса в номинале, мм;
(а, б) - обточки рабочих колес ("а", "б");
К (Е, И, А, Н) - исполнение по материалу проточной части насоса АХ 50-32-160;
СД - двойной сальник;
55 - торцовое уплотнение двойное;
У2 - климатическое исполнение и категория размещения.
Климатическое исполнение и категория размещения базовых насосов АХ 50-32-160 - У2 (по ГОСТ 15150-69).
|
