Технические характеристики насоса Ш 40-4-19.5/4
|
|
Технические характеристики насосов шестеренных Ш 40-4-19.5/4.
В таблице 1 приведены технические характеристики насоса Ш 40-4-19.5/4 и электронасоса - марка насоса, подача, давление, электродвигатель (мощность, марка и количество оборотов), масса насоса/агрегата.
Насос НМШ относится к объемному насосному оборудованию, у которого рабочий механизм из шестерен с косыми зубьями.
Насос Ш 40-4-19.5/4 в насосном агрегате оснащается электроприводом.
В качестве привода - асинхронный электродвигатель общепромышленного/взрывозащищенного исполнения.
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 5,5 и 7,5 квт.
Насос (агрегат) типа НМШ может использоваться для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей или для работы во взрывоопасных помещениях и производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.
Электропитание Ш 40-4-19.5/4
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Давление
кгс/см² |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| Ш 40-4-19.5/4 (Б) |
19,5 |
4 |
5,5 (АИР132S6)
7,5 (АИР132М6) |
980 |
139 (152)/159(165)
152 (158)/174(180) |
Мощность насоса в электроагрегате не более 5,0 квт.
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
Давление полного перепуска до 0,6 МПа (6 кгс/см²).
КПД - 50% (насоса в агрегате).
Патрубки насоса Ш 40-4-19.5/4 фланцевые:
- на входе и выходе Ду-80, Ру-6.
Уплотнение насоса торцовое. Внешняя утечка через уплотнение до 0,01 л/час. По заказу в насос Ш 40-4-19.5/4 с двигателем 7,5 квт может встраиваться частотный преобразователь переменного тока.

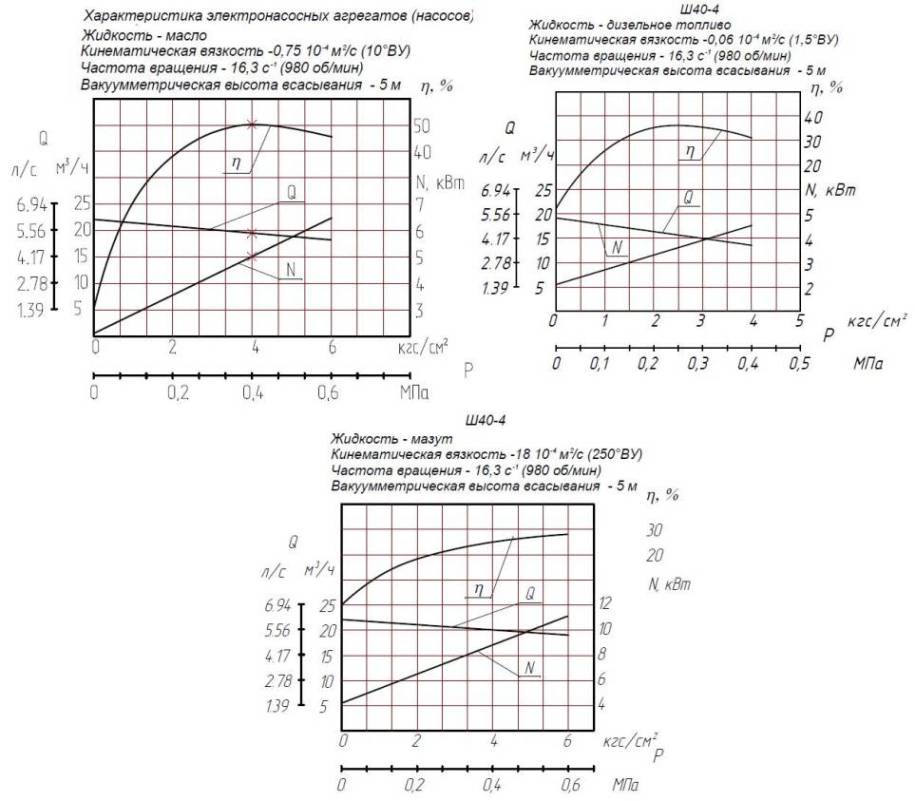

Рис.1 Рабочие характеристики
 |

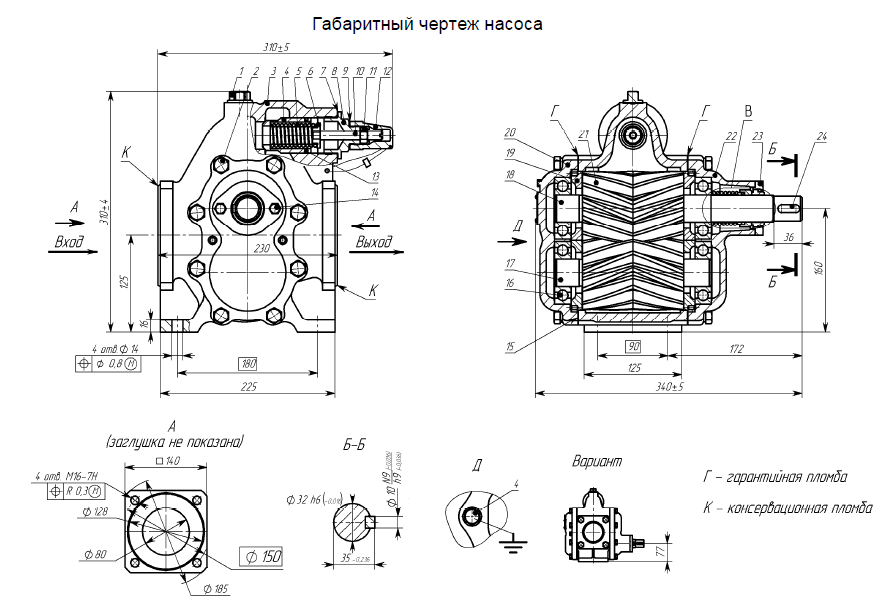

Рис.2 Габаритный чертеж насоса
 |

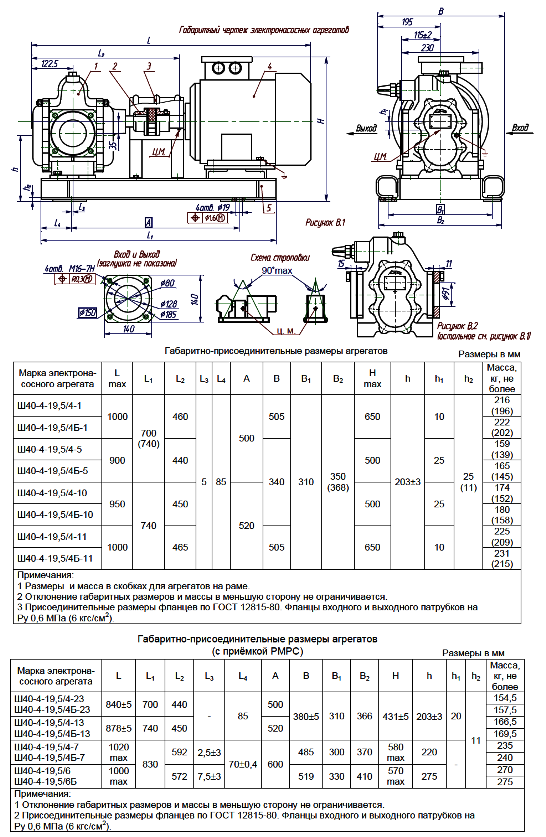

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата Ш 40-4-19.5/4
 |
|
