Технические характеристики насоса НМШ 8-25-6.3/10
|
|
Технические характеристики насосов шестеренных НМШ 8-25-6.3/10.
данные насоса НМШ 8-25-6.3/10 и технические характеристики электронасоса (марка насоса, подача, давление, электродвигатель (мощность и число оборотов), масса насоса и агрегата) приведены в таблице 1.
Насос НМШ - насосное оборудование объемного типа с рабочим органом в виде прямозубых шестерен.
Насос НМШ 8-25-6.3/10 в электроагрегате комплектуется электроприводом.
Для привода используется асинхронный электродвигатель общепромышленного или взрывозащищенного исполнения.
Типоразмер привода в агрегате - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 4,0 квт.
Насос (насосный агрегат) марки НМШ может использоваться для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей или для работы во взрывоопасных помещениях и производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.
Электропитание НМШ 8-25-6.3/10
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Давление
кгс/см² |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| НМШ 8-25-6.3/10 (Б) |
6,3 |
10 |
4,0 (АИР100L4) |
1450 |
17 (20)/66,7(69,7) |
Мощность насоса в агрегате до 2,2 квт.
Давление полного перепуска - 15 кгс/см² (1,5 МПа).
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
КПД - 75% (насоса в агрегате).
Патрубки насоса НМШ 8-25-6.3/10 фланцевые:
- всасывающий Ду-50, Ру-6;
- напорный Ду-32, Ру-16.
В насосный агрегат с двигателем мощностью 4 квт может быть встроен частотный преобразователь переменного тока.
Уплотнение насоса торцовое. Протечка через уплотнение не превышает 0,01 л/час.
По заказу насос НМШ 8-25-6.3/10 может комплектоваться сальниковым уплотнением.

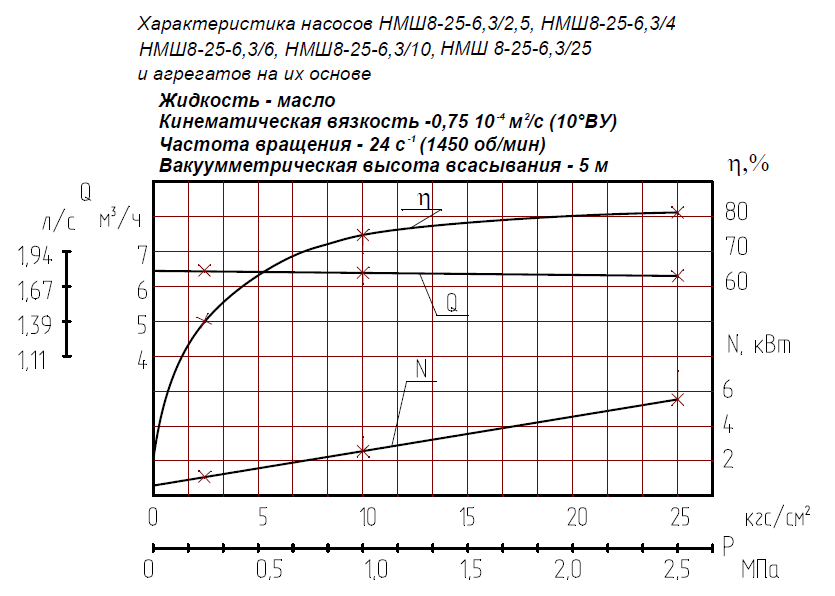

Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж насоса
 |
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата НМШ 8-25-6.3/10
 |
|
