Технические характеристики насоса НМШ 5-25-4.0/4
|
|
Технические характеристики насосов шестеренных НМШ 5-25-4.0/4.
В таблице 1 представлен насос НМШ 5-25-4.0/4 и технические характеристики насосного агрегата (марка насоса, подача, давление, электродвигатель (мощность и число оборотов), масса насоса и агрегата).
Насос НМШ относится к насосному оборудованию объемного типа с рабочим органом в виде шестерен.
Насос НМШ 5-25-4.0/4 в агрегате комплектуется электроприводом.
В качестве привода насоса - асинхронный электродвигатель общепромышленного (взрывозащищенного) исполнения.
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 1,5 и 2,2 квт.
Насос (агрегат) типа НМШ может использоваться для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей или для работы во взрывоопасных помещениях и производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.
Электропитание
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Давление
кгс/см² |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| НМШ 5-25-4.0/4 (Б) |
4 |
4 |
1,5 (АИР80В4)
2,2 (АИР90L4) |
1450 |
16 (18)/49,4(51,4) |
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
Давление полного перепуска - 6 кгс/см² (0,6 МПа).
КПД - 56% (насоса в агрегате).
Мощность насоса в электроагрегате не более 1,1 квт.
Патрубки НМШ 5-25-4.0/4 фланцевые:
- всасывающий Ду-40, Ру-6;
- напорный Ду-32, Ру-16.
Уплотнение торцовое. Утечка через уплотнение 0,01 л/час. По заказу в насос НМШ 5-25-4.0/4 может устанавливаться сальниковое уплотнение.
В насосный агрегат с двигателем мощностью 2,2 квт может устанавливаться частотный преобразователь насосного типа.

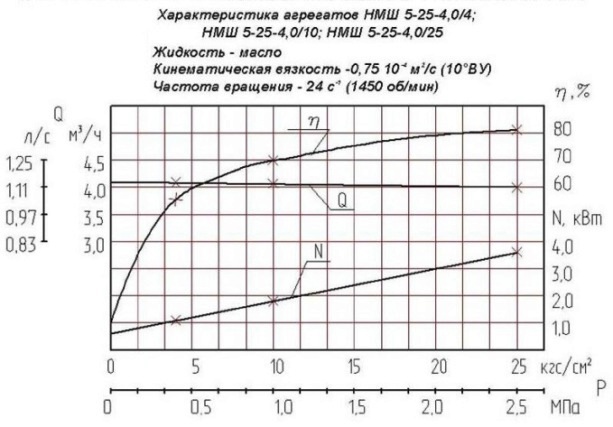

Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж насоса
 |
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата НМШ 5-25-4.0/4
 |
|
