Технические характеристики насоса НМШ 5-25-2.5/6
|
|
Технические характеристики насосов шестеренных НМШ 5-25-2.5/6.
Насос НМШ 5-25-2.5/6 и технические характеристики его насосного агрегата (марка, подача, давление, приводной электродвигатель (мощность, число оборотов), масса насоса и агрегата) представлены в таблице 1.
Насос НМШ - шестеренное насосное оборудование объемного типа, в котором, в роли рабочих органов, используются прямозубые шестерни.
Насос НМШ 5-25-2.5/6 в насосном агрегате оснащается электроприводом.
В качестве электропривода - общепромышленный асинхронный электродвигатель серии АИР.
Тип привода в электроагрегате - с короткозамкнутым ротором трехфазный асинхронный двигатель мощностью 1,5 и 2,2 квт.
Насос (агрегат) шестеренный модификации НМШ может использоваться для перекачивания агрессивных, горючих и легковоспламеняющихся жидкостей или для эксплуатации во взрывоопасных производствах. В такие электроагрегаты устанавливаются взрывозащищенные электродвигатели.
Электропитание
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Давление
кгс/см² |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| НМШ 5-25-2.5/6 (Б) |
2,5 |
6 |
1,5 (АИР90L6)
2,2 (АИР100L6) |
980 |
16 (18)/99(101) |
Мощность насоса в электроагрегате до 0,8 квт.
Давление полного перепуска - 9 кгс/см² (0,9 МПа).
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
КПД насоса - 56%.
Патрубки фланцевые:
- всасывающий Ду-40, Ру-6;
- напорный Ду-32, Ру-16.
Уплотнение НМШ 5-25-2.5/6 торцовое. Утечка через торцовое уплотнение не более 0,01 л/час. По отдельной заявке насос может комплектоваться сальниковым уплотнением.
В насос НМШ 5-25-2.5/6, укомплектованный электроприводом мощностью 2,2 квт, может встраиваться насосный преобразователь частоты переменного тока.

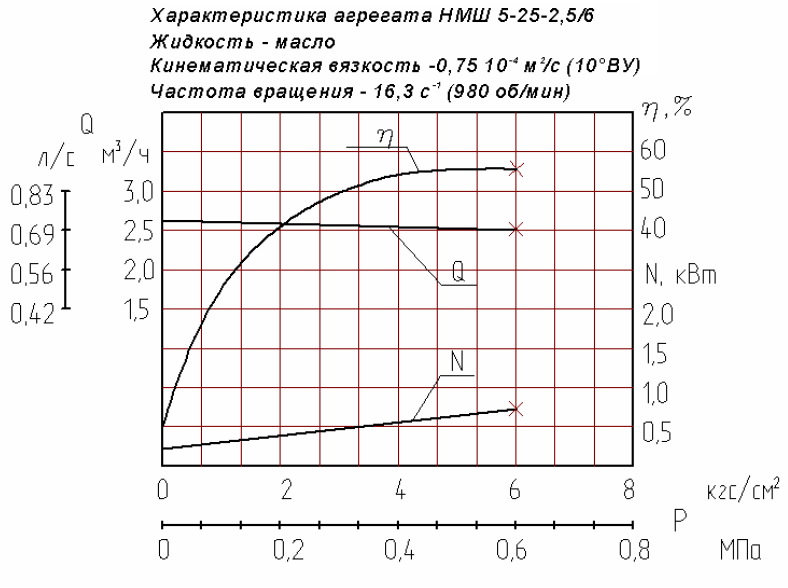

Рис.1 Рабочие характеристики
 |

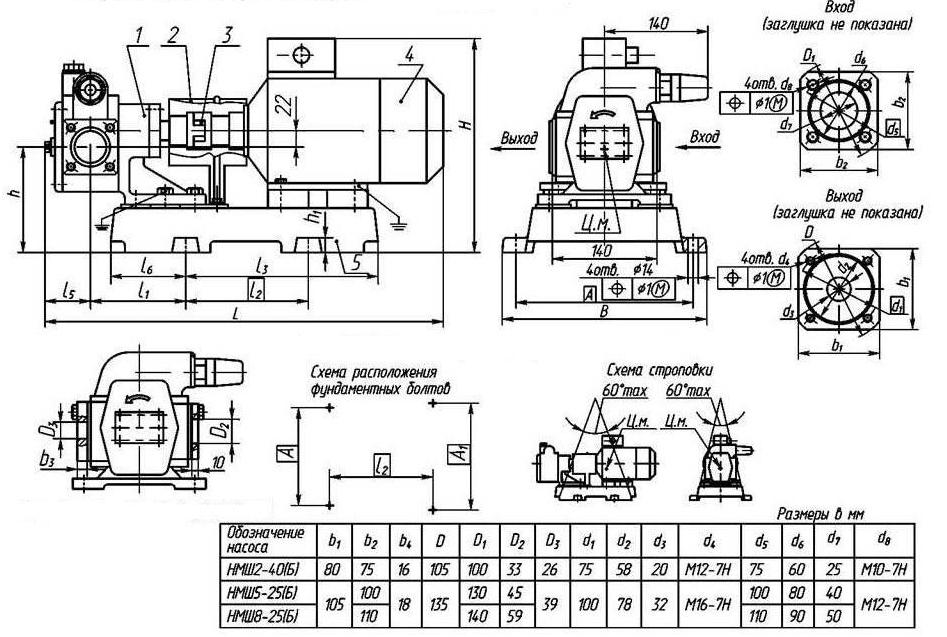

Рис.2 Габаритный чертеж насоса
 |

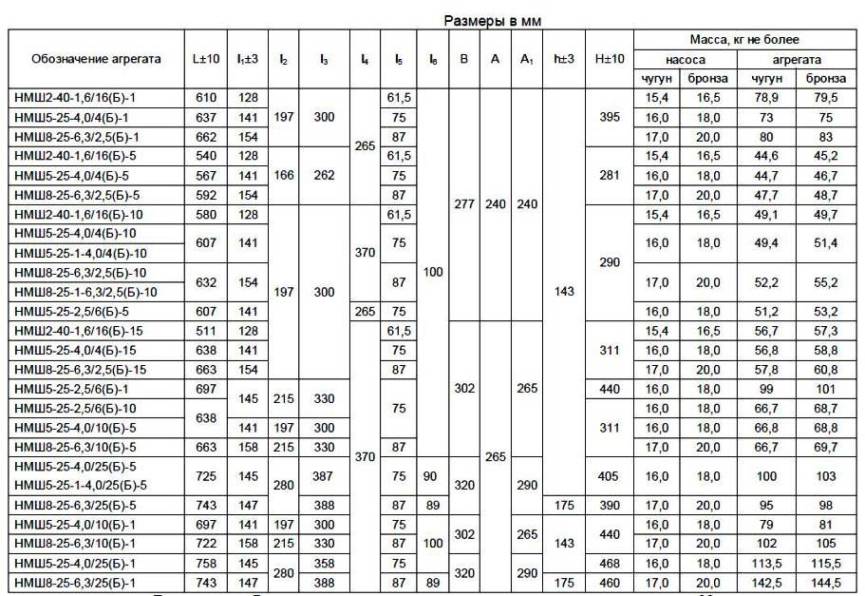

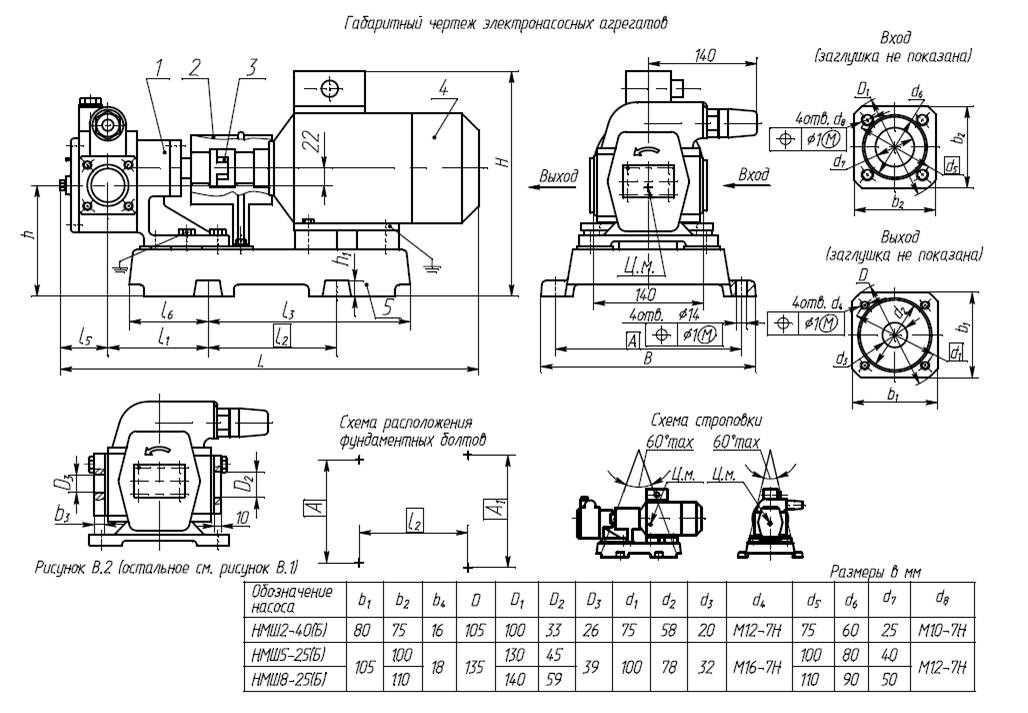

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата НМШ 5-25-2.5/6
 |
|
