Технические характеристики насосов ВВН 2-0.75
|
|
Технические характеристики насосов вакуумных ВВН 2-0.75 представлены в таблице 1 (насос и технические характеристики насосного агрегата на его основе: марка, производительность, расход воды, электродвигатель (мощность и число оборотов), масса насоса).
Вакуумные насосы ВВН 2-0.75 и агрегаты на их основе применяются для создания вакуума в закрытых аппаратах в нефтяной, химической, целлюлозно-бумажной, пищевой и газовой промышленности.
Насосы ВВН в агрегатах комплектуются трехфазным электроприводами.
В качестве привода насоса - асинхронный электродвигатель 3,0 квт (АИР 100S4).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат ВВН 2-0.75 не используется для перекачивания горючих, агрессивных и легковоспламеняющихся жидкостей, для работы во взрывоопасных помещениях и производствах.
В насосах с водоотделителем ВВН 2-0.75 на нагнетательном патрубке монтируется цилиндрический вертикальный бачок (водоотделитель), который служит для сбора воды, выходящей через нагнетательный патрубок вместе с воздухом (газом). Вода отводится в канализацию
Условное обозначение
насос ВВН 2-0.75 УХЛ4, где:
- ВВН2: вакуумный водокольцевой насос с номинальным давлением всасывания 0,04 МПа;
- 0.75: производительность насоса м³/мин;
- УХЛ: климатическое исполнение;
- 4: категория размещения.
Электропитание
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Производительность
м³/мин |
Расход воды
л/мин |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса
кг |
| ВВН 2-0.75 |
0,75 |
3 |
3,0 |
1500 |
105 |
Уплотнение вала насоса - сальниковая набивка.
Уровень звука на расстоянии 1 м от агрегата - 75 дБА.
Материал деталей насоса (корпус, лобовины, фонарь, рабочее колесо) - чугун.
Насосы ВВН 2-0.75 выпускаются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69.
Габаритные размеры насосного агрегата: 558x340x626 мм.

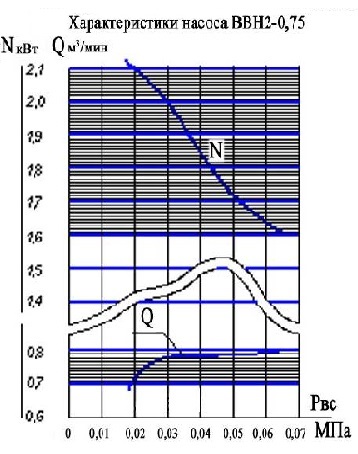

Рис. 1 Напорная характеристика насоса.

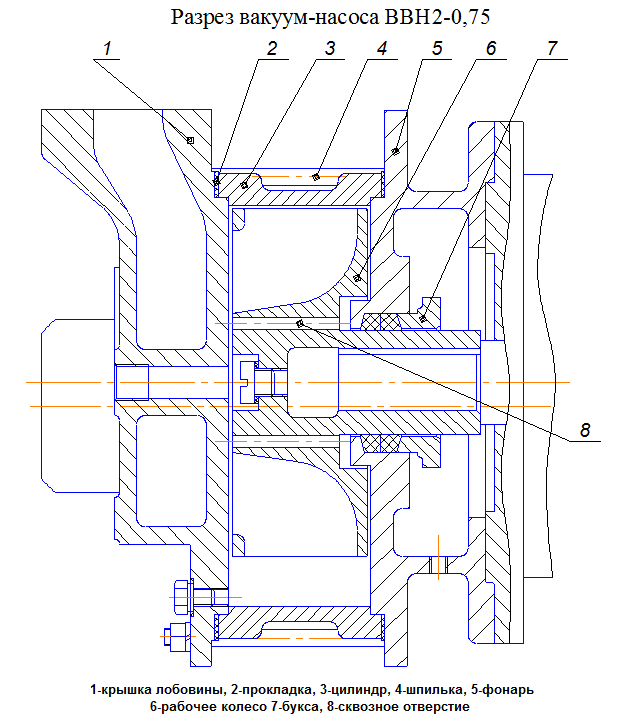

Рис. 2 Разрез вакуумного насоса ВВН 2-0.75.

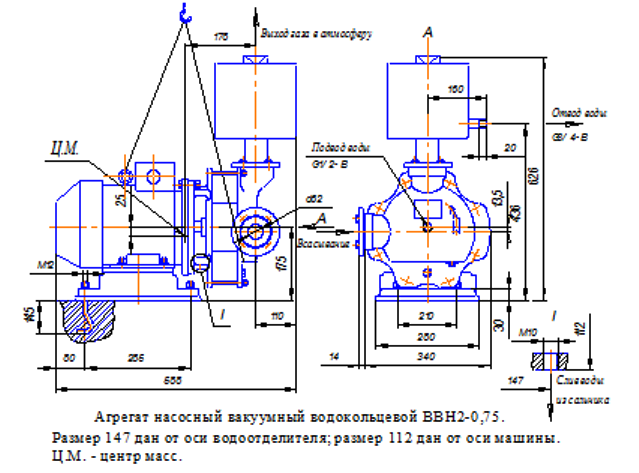

Рис. 3 Габаритный чертеж насосного агрегата.
Рис.1 Рабочие характеристики насоса
 |
Рис.2 Разрез вакуумного насоса
 |
Рис.3 Габаритный чертеж агрегата
 |
|
