Технические характеристики насосов ВВН 1-25
|
|
Технические характеристики насосов вакуумных ВВН 1-25 представлены в таблице 1 (насос и технические характеристики электронасоса на его основе: марка, производительность, расход воды, электродвигатель (мощность и обороты в минуту), масса насоса/агрегата).
Вакуумные насосы ВВН 1-25 и электронасосы на их основе применяются для создания разряжения в закрытых аппаратах в нефтяной, химической, целлюлозно-бумажной, газовой и пищевой промышленности.
В насосы ВВН устанавливаются трехфазные электроприводы.
В качестве привода насоса - асинхронный электродвигатель 55,0 квт (АИР 280S6).
Тип привода в электронасосе - общепромышленного исполнения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат ВВН 1-25 не используется для перекачивания горючих, агрессивных и легковоспламеняющихся жидкостей, для работы во взрывоопасных помещениях и производствах.
В насосах с водоотделителем ВВН 1-25 на нагнетательном патрубке монтируется цилиндрический вертикальный бачок (водоотделитель), который служит для сбора воды, выходящей через нагнетательный патрубок вместе с воздухом (газом). Вода отводится в канализацию
Условное обозначение
насос ВВН 1-25 УХЛ4, где:
- ВВН1: вакуумный водокольцевой насос с номинальным давлением всасывания 0,04 МПа;
- 6: производительность насоса м³/мин;
- УХЛ: климатическое исполнение;
- 4: категория размещения.
Электропитание
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Производительность
м³/мин |
Расход воды
л/мин |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| ВВН 1-25 |
25 |
47,5 |
55 |
750 |
850/1840 |
Уплотнение вала насоса - сальниковая набивка.
Мощность насоса, потребляемая при номинальной производительности, квт; до 35.
Материал деталей насоса (корпус, лобовины, корпус подшипников, рабочее колесо) - чугун, (рабочее колесо, вал) - сталь.
Насосы ВВН 1-25 выпускаются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69.
Габаритные размеры насосного агрегата: L=1510 мм, B=1135 мм, H=1475 мм.

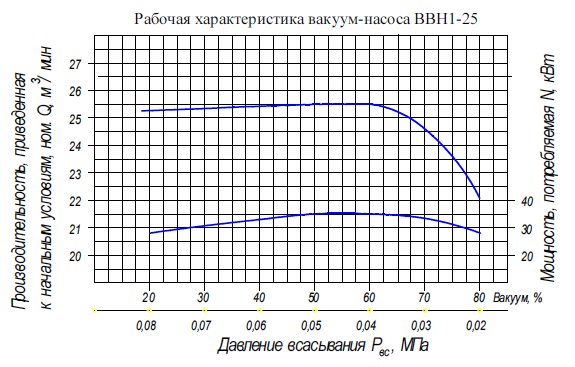

Рис. 1 Напорная характеристика насоса.

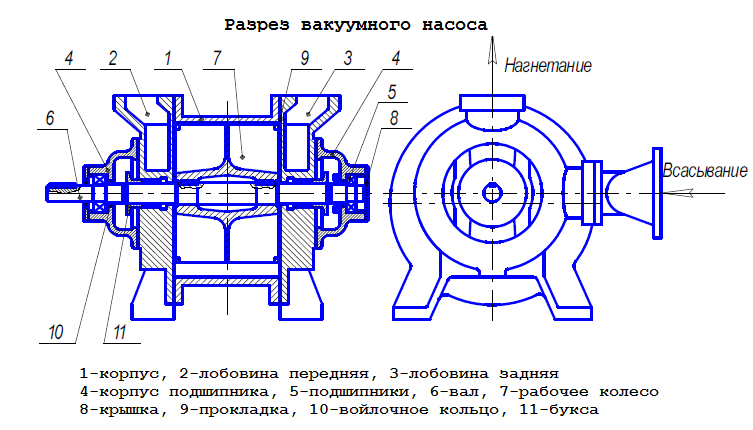

Рис. 2 Рарез насоса

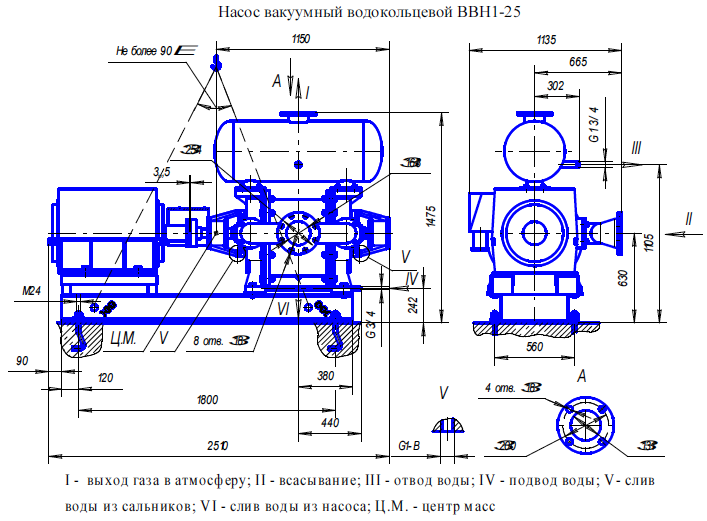

Рис. 3 Габаритный чертеж насоса ВВН 1-25.
Рис.1 Рабочие характеристики насоса
 |
Рис.2 Разрез насоса
 |
Рис.3 Габаритный чертеж
 |
|
