Технические характеристики насосов ВВН 1-1.5
|
|
Технические характеристики насосов вакуумных ВВН 1-1.5 представлены в таблице 1 (насос и технические характеристики насосного агрегата на его основе: марка, производительность, расход воды, электродвигатель (мощность и число оборотов), масса агрегата).
Вакуумные насосы ВВН 1-1.5 и агрегаты на их основе применяются для откачивания газов, воздуха, парогазовых смесей в сельском хозяйстве в доильных установках, в пищевой, бумажно-целлюлозной, химической, газовой и других видах промышленности.
Насосы ВВН в агрегатах комплектуются трехфазным электроприводами.
В качестве привода насоса - асинхронный электродвигатель 5,5 квт (АИР132М4).
Тип привода в электронасосе - общепромышленный с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат ВВН 1-1.5 не используется для перекачивания горючих, агрессивных и легковоспламеняющихся жидкостей, для работы во взрывоопасных помещениях и производствах.
В насосах ВВН 1-1.5 с водоотделителем на нагнетательном патрубке монтируется цилиндрический вертикальный бачок (водоотделитель), который служит для сбора воды, выходящей через нагнетательный патрубок вместе с воздухом (газом). Вода отводится в канализацию
Условное обозначение
насоса ВВН 1-1.5 УХЛ4, где:
- ВВН1: вакуумный водокольцевой насос с номинальным давлением всасывания 0,04 МПа;
- 1.5: производительность насоса м³/мин;
- УХЛ: климатическое исполнение;
- 4: категория размещения.
Электропитание ВВН 1-1.5
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Производительность
м³/мин |
Расход воды
м³/час |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| ВВН 1-1.5 |
1,5 |
0,3 |
5,5 |
1500 |
92 |
Уплотнение вала насоса - сальниковая набивка. Внешняя протечка через сальниковое уплотнение 100 см³/час.
Уровень звука на расстоянии 1 м от агрегата - 75 дБА.
Материал проточной части - сталь, чугун.
Насосы ВВН 1-1.5 выпускаются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69.
Габаритные размеры агрегата с двигателем 5,5 квт (АИР112М4): L=615 мм, H=355 мм, B=330 мм.

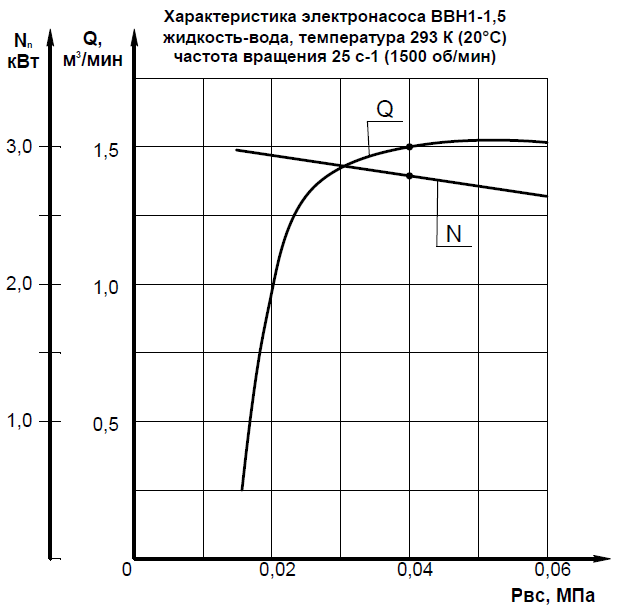

Рис. 1 Напорная характеристика ВВН 1-1.5.

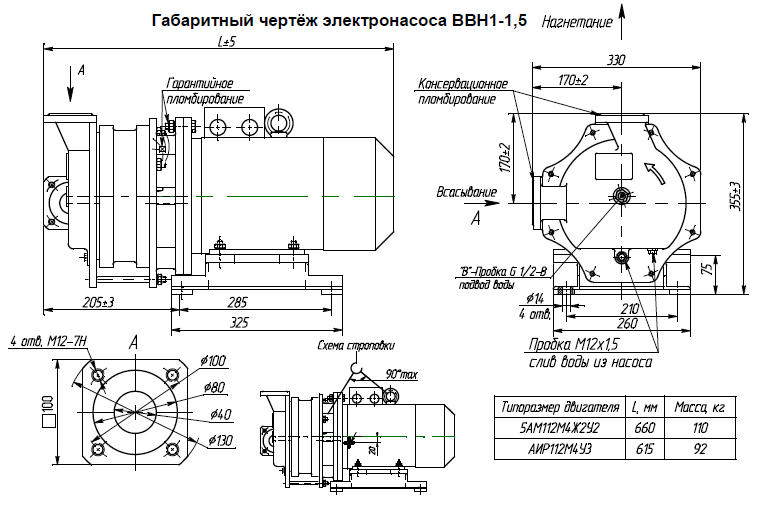

Рис. 2 Габаритный чертеж электронасоса.

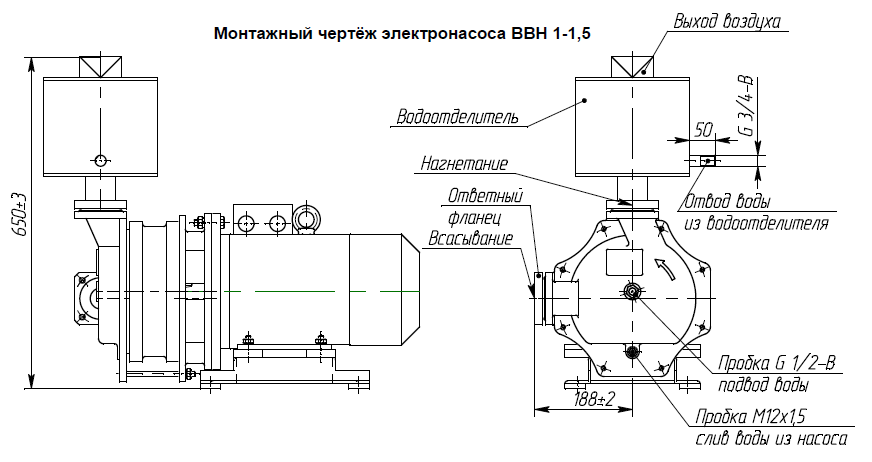

Рис. 3 Монтажный чертеж агрегата.
Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж электронасоса
 |
Рис.3 Монтажный чертеж агрегата
 |
|
