Технические характеристики насосов ВВН 1-0.75
|
|
Технические характеристики насосов вакуумных ВВН 1-0.75 представлены в таблице 1 (насос и технические характеристики насосного агрегата на его основе: марка, производительность, расход воды, электродвигатель (мощность и число оборотов), масса насоса и агрегата).
Вакуумные насосы ВВН и агрегаты на их основе применяются для создания вакуума в химической, нефтехимической, электронной промышленности.
Насос ВВН 1-0.75 в агрегате оснащается трехфазным электроприводом.
В качестве привода насоса - асинхронный электродвигатель (2,2 квт - АИР90L4).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат этого типа не используется для перекачивания горючих, агрессивных и легковоспламеняющихся жидкостей, для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса ВВН 1-0.75 УХЛ4,2, где:
- ВВН1: вакуумный водокольцевой насос с номинальным давлением всасывания 0,04 МПа;
- 0.75: производительность насоса м³/мин;
- УХЛ4,2: климатическое исполнение и категория размещения.
Электропитание ВВН 1-0.75
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Производительность
м³/мин |
Расход воды
л/мин |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| ВВН 1-0.75 |
0,75 |
3 |
2,2 |
1450 |
38/83 |
Давление всасывания 0,04 МПа.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
Материал проточной части - чугун.
Уплотнение вала насоса - сальниковое. Внешняя протечка через сальниковое уплотнение 100 см³/час.
Насосы ВВН 1-0.75 выпускаются в климатическом исполнении УХЛ 4.2 и Т 2 по ГОСТ 15150-69.
Габаритные размеры агрегата с двигателем 2,2 квт: 838х332х315 мм.

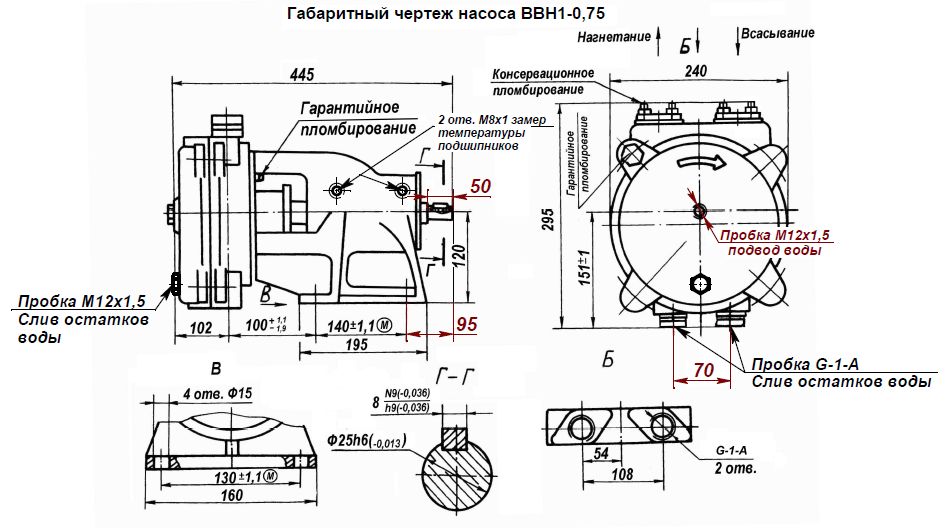

Рис. 1 Габаритный чертеж вакуумного насоса ВВН 1-0.75.

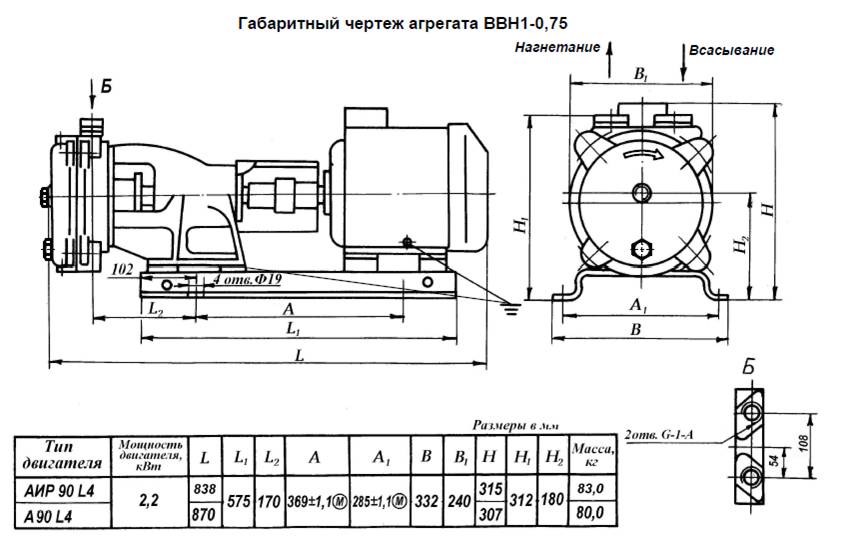

Рис. 2 Габаритный чертеж насосного агрегата.
Рис.1 Габаритный чертеж насоса
 |
Рис.2 Габаритный чертеж агрегата
 |
|
