Технические характеристики насосов ВКС 4/28-2Г
|
|
Технические характеристики насосов вихревых ВКС 4/28-2Г.
В таблице 1 представлен насос ВКС 4/28-2Г, характеристики насосного электроагрегата на его основе (марка, подача, напор, электродвигатель (мощность и число оборотов), масса агрегата).
Электронасосы ВК, ВКС используются при перекачивании взрывоопасных жидкостей в химической, нефтехимической промышленности, на предприятиях нефтепереработки и др.
Насос ВКС 4/28-2Г в насосном агрегате оснащается электроприводом.
В качестве привода - взрывозащищенный двигатель или общепромышленный электродвигатель мощностью, Мощность двигателей 5,5 и 7,5 квт (тип 4ВР112М4, АИР112М4 - 5,5 квт, 4ВР132S4, ВА132S4 - 7,5 квт.).
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат предназначен для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание ВКС 4/28-2Г
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| ВКС 4/28-2Г |
14,4 |
28 |
5,5; 7,5 |
1450 |
на раме (5,5 кв)
исп. А - 133
исп. Б - 139
исп. К - 135 |
Давление на входе в насос не более 0,25 МПа (2,5 кгс/см²).
Максимальная мощность, потребляемая насосом - 7 квт.
Фланцевые патрубки: Ду-40 мм, Ру-6.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
ДКЗ насоса ВКС 4/28-2Г до 6,0 м.
КПД насоса - 41%, агрегата - 32%.
Материал проточной части в зависимости от исполнения
- корпус, крышка, колпак напорный: чугун (А), бронза (Б), сталь коррозионно-стойкая (К)
- рабочее колесо, вал: стальные (используется сталь различных марок).
Уплотнение вала насоса - двойное торцовое (графит плюс карбид кремния или ультраграфит плюс сталь).
Вихревые насосы типа ВК(С) производятся в климатическом исполнении У3.1; Т2; ОМ2.
Габаритные размеры агрегата (7,5 квт): 1022х300х456 мм.

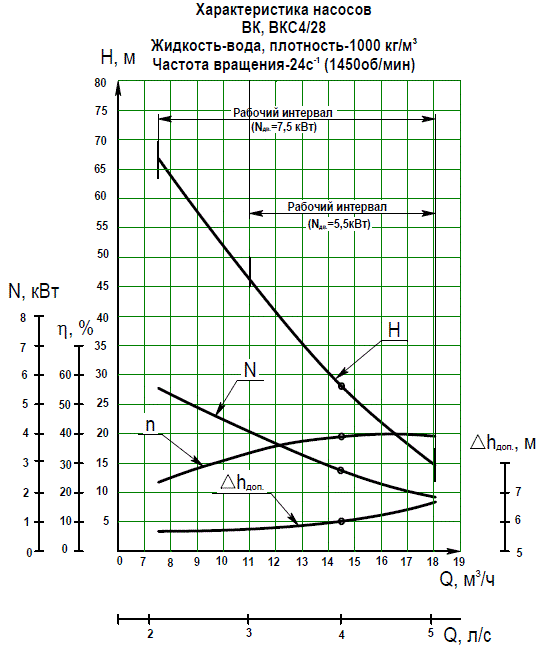

Рис. 1 Рабочие характеристики вихревого насоса ВКС 4/28-2Г.

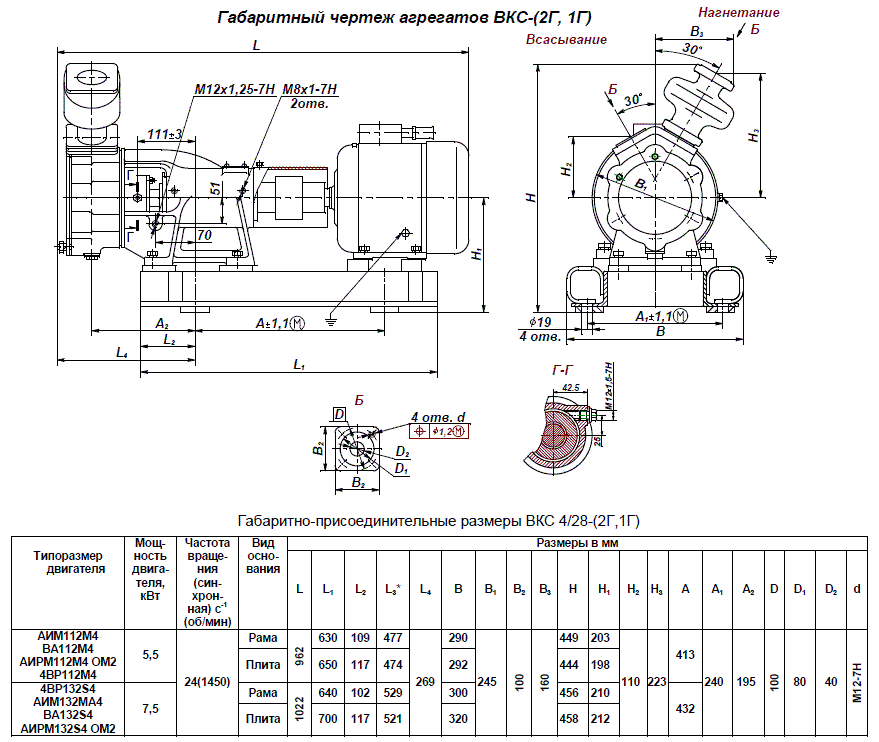

Рис. 2 Габаритный чертеж насосов.
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.
Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж насоса
 |
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата ВКС 4/28-2Г
 |
|
