Технические характеристики насосов ВКС 2/26-2Г
|
|
Технические характеристики насосов вихревых ВКС 2/26-2Г представлены в таблице 1 (насос ВКС 2/26-2Г и технические характеристики насосного агрегата на его основе: марка, подача, напор, электродвигатель (мощность, количество оборотов), масса агрегата).
Вихревые насосы ВКС-2Г применяются для перекачивания взрывоопасных жидкостей в нефтеперерабатывающей, химической, нефтехимической отрасли промышленности и др.
Насос ВКС 2/26-2Г в агрегате оснащается трехфазным электроприводом.
В качестве привода насоса - асинхронный электродвигатель (4; 5,5 квт).
Тип привода в электронасосе - взрывозащищенный с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат используется для перекачивания агрессивных, горючих и легковоспламеняющихся жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание ВКС 2/26-2Г
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики вихревого насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| ВКС 2/26-2Г |
7,2 |
26 |
4; 5,5 |
1450 |
на раме (5,5 квт):
исп. А - 104
исп. Б - 112
исп. К- 108 |
Патрубки фланцевые: Ду-40, Ру-6.
Максимальная мощность потребляемая насосом ВКС 2/26-2Г - 4,6 квт.
КПД насоса/агрегата, % - 33/26.
Утечка через торцовое уплотнение 0,03 л/час.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
ДКЗ насоса не более 5,0 м.
Давление на входе в насос до 2,5 кгс/см² (0,25 МПа).
Материал проточной части в зависимости от исполнения
- корпус, крышка, колпак напорный: чугун (А), бронза (Б), коррозионно-стойкая сталь (К)
- рабочее колесо, вал: сталь (используется сталь различных марок).
Уплотнение вала насоса - торцовое двойное (ультраграфит со сталью или графит с карбидом кремния).
Насосы типа ВК(С) выпускаются в климатическом исполнении У3.1; Т2; ОМ2.
Габаритные размеры агрегата с двигателем 5,5 квт: 955х292х501 мм.

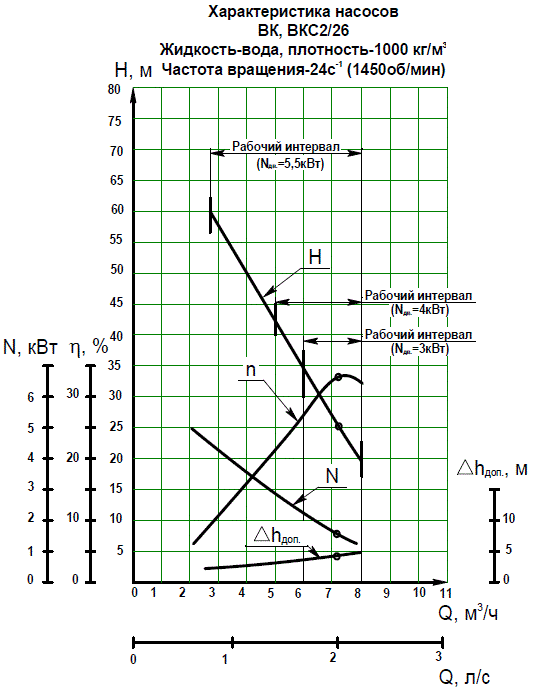

Рис. 1 Рабочие характеристики насоса ВКС 2/26-2Г.

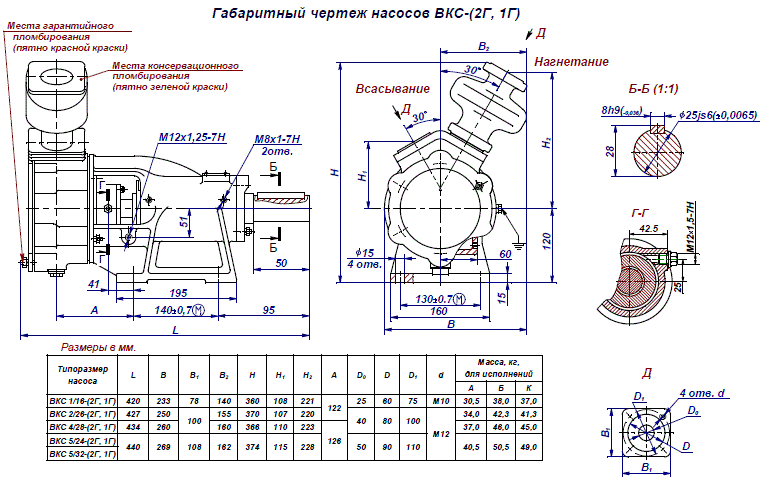

Рис. 2 Габаритный чертеж вихревых насосов.

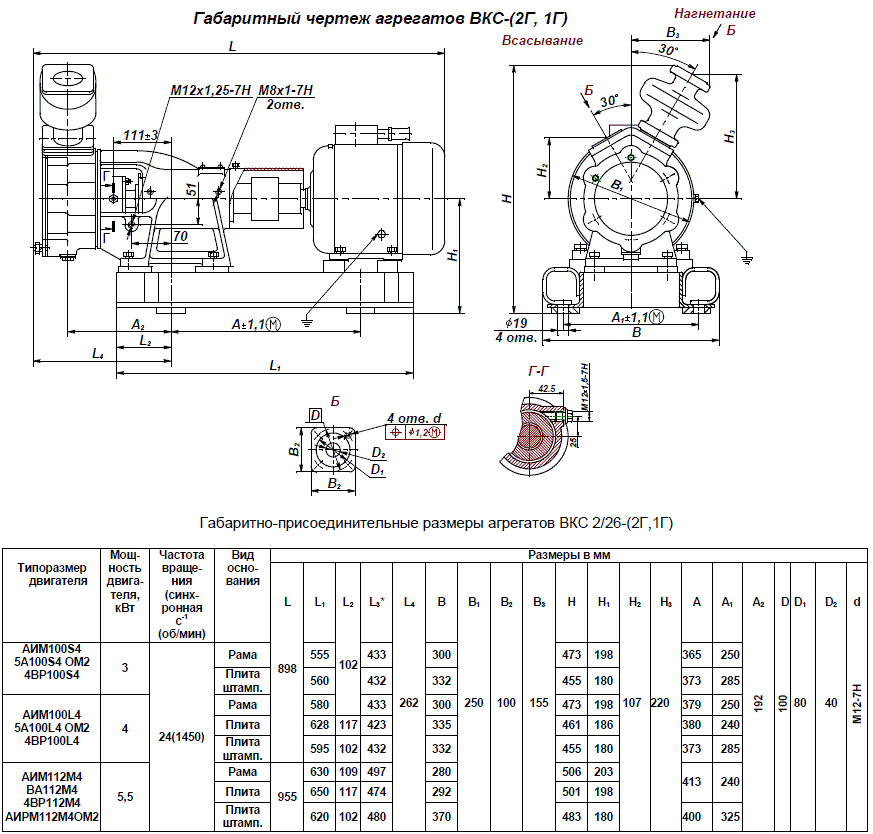

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.
Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж насоса
 |
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата ВКС 2/26-2Г
 |
|
