C января 2022 года Валдайский Механический Завод прекращает производство насосов - К20/30, К8/18, СМ100-65-200/4(2).
- Для замены насосов типа "К" по параметрам используйте марки К50-32-125 и К65-50-160.
- Для замены насосов типа "СМ" по параметрам используйте марки СД100/40 и СД50/10

Технические характеристики насосов ВКС 2/26

Насос ВК 2/26 Технические характеристики насосов вихревых ВКС 2/26 представлены в таблице 1 (насос ВКС 2/26 и технические характеристики насосного агрегата на его основе: марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса и агрегата).

Вихревые насосы ВК и ВКС применяются для перекачивания чистой воды и жидкостей, схожих с водой по основным показателям, в системах гражданского и промышленного водоснабжения.

Насос ВКС 2/26 в агрегате оснащается трехфазным электроприводом.
В качестве привода насоса - асинхронный электродвигатель (2,2; 3; 4; 5,5 квт).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат этого типа не используется для перекачивания горючих, легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.

Электропитание ВКС 2/26
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Напор
м
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
ВКС 2/26 7,2 26 2,2
3; 4; 5,5
960
1450
исп. А - 33,2/
100 (5,5 квт) на раме

Патрубки на входе и выходе фланцевые: Ду-40, Ру-6.
Максимальная потребляемая мощность насосом - 4,6 квт.
Утечка через сальник 0,3-1,0 л/час.
КПД насоса/агрегата, % - 33/26.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
ДКЗ насоса ВКС 2/26 не выше 5 м.
Давление на входе в насос до 2,5 кгс/см² (0,25 МПа).

Материал проточной части в зависимости от исполнения
- корпус, крышка, колпак напорный: чугун (А), бронза (Б), нержавеющая сталь (К)
- рабочее колесо, вал: стальные (используется сталь различных марок).
Уплотнение вала насоса - сальниковое.
Насосы типа ВК(С) выпускаются в климатическом исполнении У3.1; У2; ОМ2.
Габаритные размеры агрегата с двигателем 5,5 квт: 907х290х328 мм.

Рис. 1 Рабочие характеристики насоса ВКС 2/26.
Рис. 2 Габаритный чертеж вихревых насосов.
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.

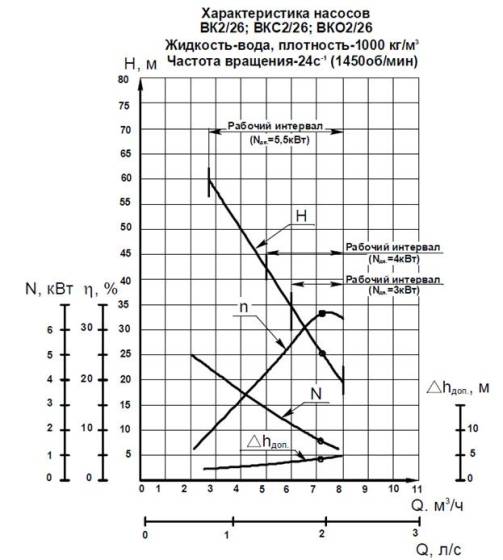

Рис.1 Рабочие характеристики

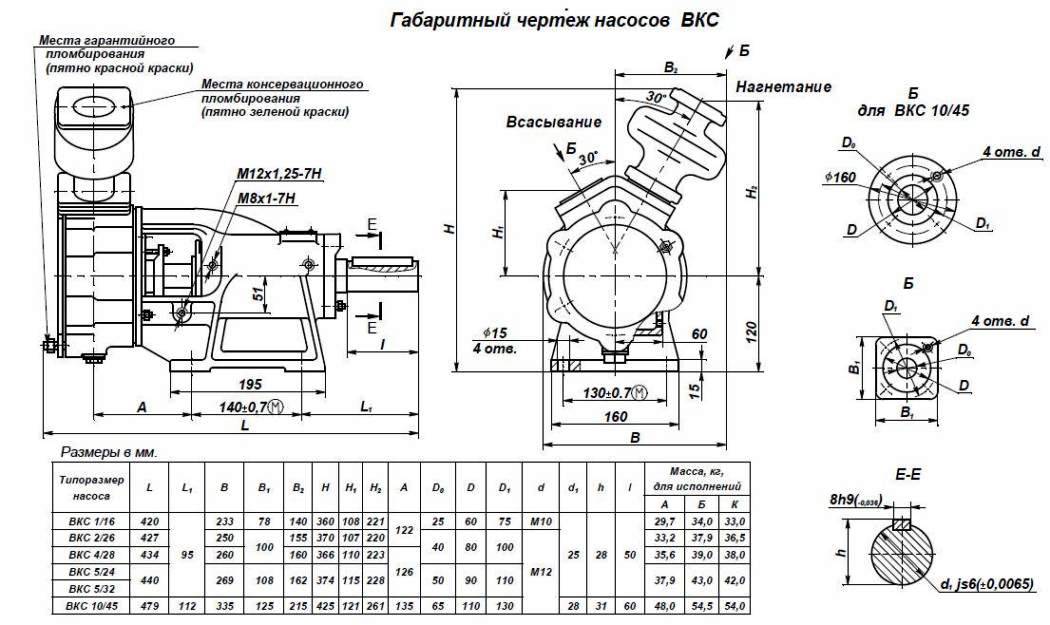

Рис.2 Габаритный чертеж насоса

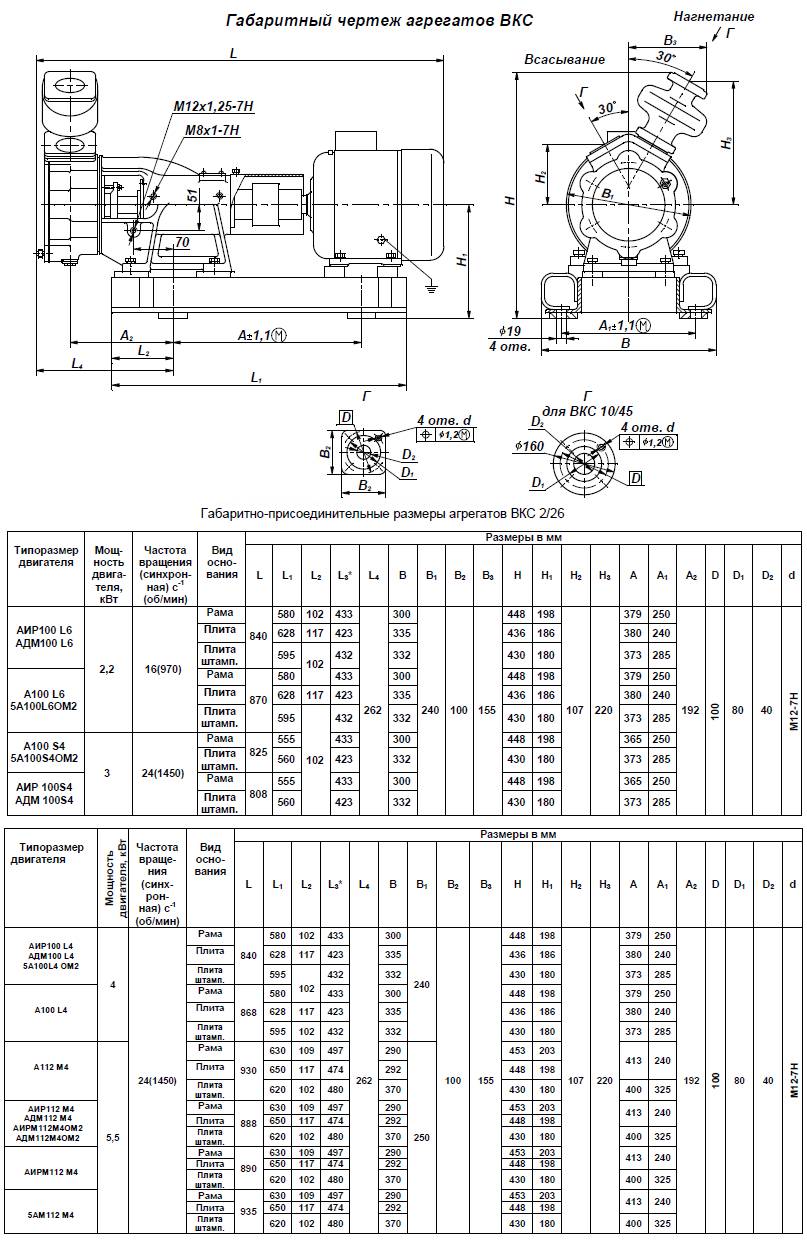

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата ВКС 2/26
