Технические характеристики насосов ВКС 10/45
|
|
Технические характеристики насосов вихревых ВКС 10/45 представлены в таблице 1 (насос ВКС 10/45 и технические характеристики насосного агрегата на его основе: марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса и агрегата).
Вихревые насосы ВК и ВКС применяются для перекачивания чистой воды и жидкостей, схожих с водой по основным показателям, в системах гражданского и промышленного водоснабжения. Насос ВКС 10/45 в агрегате оснащается трехфазным электроприводом.
В качестве привода насоса - асинхронный электродвигатель (18,5 квт; 22 квт; 30 квт).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель. Насосный агрегат этого типа не используется для перекачивания горючих легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание ВКС 10/45
- напряжение: 220 / 380 В; - ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
Марка насоса |
Подача м³/ч |
Напор м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
ВКС 10/45 |
36 |
45 |
18,5 22 30 |
1450 |
исп. А - 48/218 - рама 248 - рама 268 - рама
|
Патрубки на входе и выходе фланцевые: Ду-65, Ру-6.
Максимальная потребляемая мощность насосом - 27 квт. Утечка через сальник 0,3-1,0 л/час.
КПД насоса/агрегата, % - 35/31. Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
ДКЗ насоса ВКС 10/45 не выше 7,0 м. Давление на входе в насос до 2,5 кгс/см² (0,25 МПа). Материал проточной части в зависимости от исполнения - корпус, крышка, колпак напорный: чугун (А), бронза (Б), нержавеющая сталь (К) - рабочее колесо, вал: стальные (используется сталь различных марок). Уплотнение вала насоса - сальниковое.
Насосы типа ВК(С) выпускаются в климатическом исполнении У3.1; У2; ОМ2.
Габаритные размеры агрегата с двигателем 30 квт: 1238х366х412 мм.
Рис. 1 Рабочие характеристики насоса ВКС 10/45.
Рис. 2 Габаритный чертеж вихревых насосов.
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.

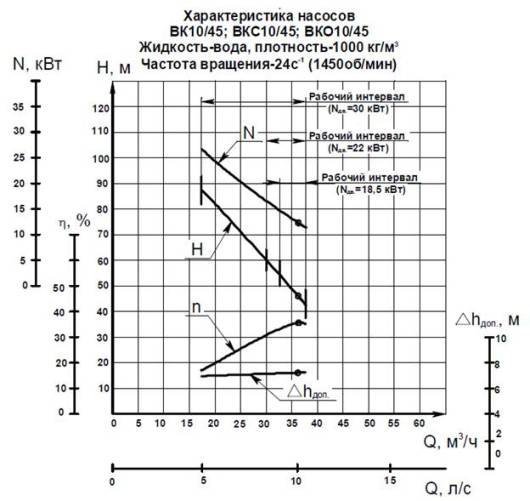

Рис.1 Рабочие характеристики
![](img/vks10-45-teh.jpg) |
Рис.2 Габаритный чертеж насоса
![](img/vks-gab-nasos.jpg) |

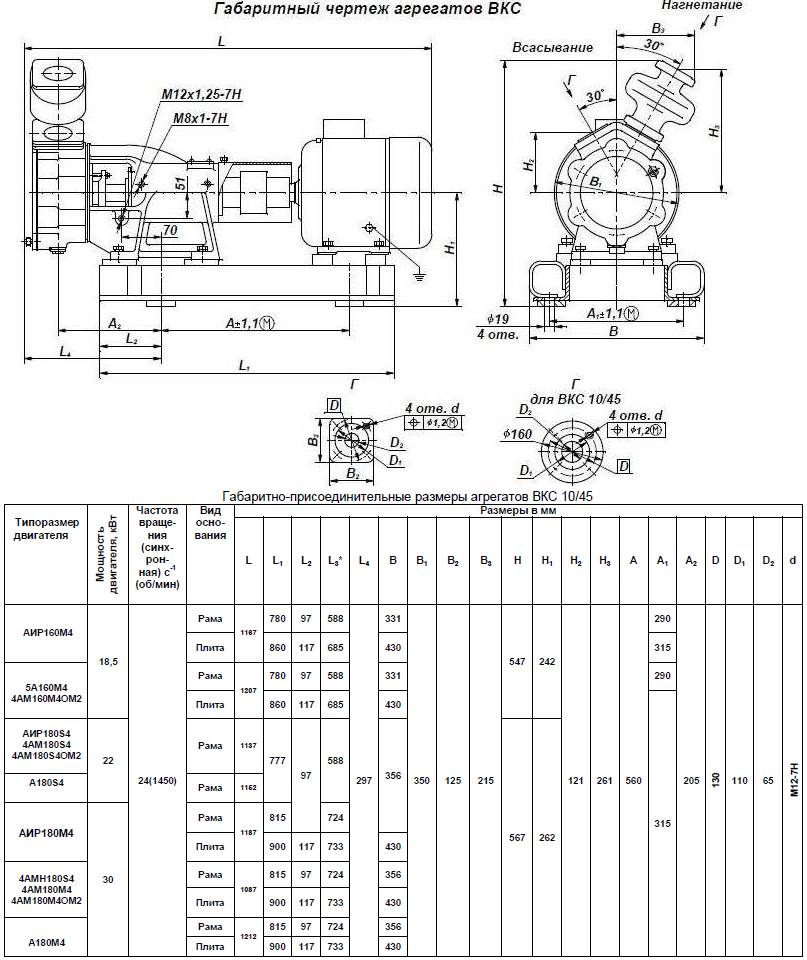

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата ВКС 10/45
![](img/vks10-45-gab-agr.jpg) |
|
