Технические характеристики насосов НВЗ-500
|
|
Технические характеристики насосов вакуумных НВЗ-500 представлены в таблице 1 (технические характеристики вакуумного золотникового насоса: марка, быстродействие, остаточное давление, электродвигатель (мощность и число оборотов), масса агрегата).
Вакуумные насосы НВЗ-500 применяются для быстрого создания вакуума и длительного его поддержания в стационарных вакуумных производственных установках различных отраслей промышленности.
Для обеспечения привода насосы НВЗ оснащаются трехфазными электроприводами.
В качестве привода насоса используется электродвигатель асинхронный 55,0 квт (марка АИР250М64).
Тип привода в электроагрегате - с короткозамкнутым ротором асинхронный двигатель общепромышленного назначения.
Насосный агрегат НВЗ-500 не используется для откачки отравляющих, взрывоопасных, разъедающих черные металлы, вступающих в реакцию со смазочными маслами сред. Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса НВЗ-500 УХЛ4,2, где:
- НВЗ: насос вакуумный золотниковый;
- 560: быстродействие насоса, л/с;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.
Электропитание НВЗ-500
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| НВЗ-500 |
560 |
0,05 |
55 |
1000 |
4000 |
Уровень звука на расстоянии 1 м от электроагрегата - 80 дБА.
Охлаждение насоса водяное.
Расход воды до 5,6 м³/ч.
Рабочая жидкость насоса - вакуумное масло ВМ-4, ВМ-6.
Количество заливаемого масла на одну заправку 120-140 л.
Насосы НВЗ-500 выпускаются в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Габаритные размеры агрегата: L=2790 мм, В=1500 мм; H=1340 мм.
Вес не выше 4000 кг.
Рис. 1 Характеристики насоса.
Рис. 2 Разрез вакуумного насоса НВЗ-500.

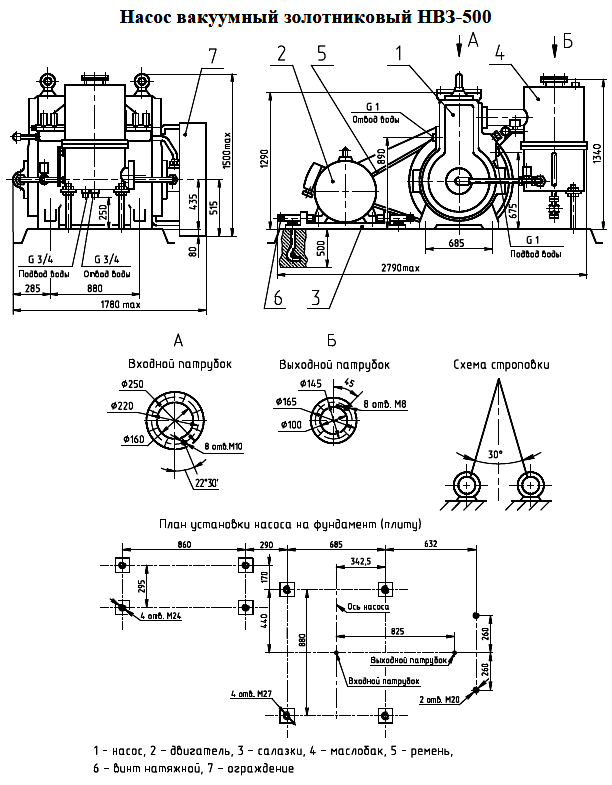

Рис. 3 Габаритный чертеж насосного агрегата.
Рис.1 Характеристики насоса
 |
Рис.2 Разрез насоса
 |
Рис.3 Габаритный чертеж агрегата
 |
|
