Технические характеристики насосов НВЗ-300
|
|
Технические характеристики насосов вакуумных НВЗ-300 приведены в таблице 1 (технические характеристики насоса вакуумного золотникового: марка, быстродействие, остаточное давление, электродвигатель (мощность и число оборотов), масса агрегата).
Вакуумные насосы НВЗ-300 предназначены для создания вакуума в производственных стационарных вакуумных установках в различных отраслях промышленности для быстрого создания вакуума и длительного его поддержания в системах. В насосы НВЗ, для привода, устанавливаются трехфазные электроприводы. В качестве привода насоса применяется электродвигатель асинхронный 37 квт (марка АИР225М64).
Тип привода в электроагрегате - с короткозамкнутым ротором асинхронный двигатель общепромышленного назначения. Насосный агрегат НВЗ-300 не используется для откачки отравляющих, взрывоопасных, разъедающих черные металлы, вступающих в реакцию со смазочными маслами сред. Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса НВЗ-300 УХЛ4,2, где:
- НВЗ: насос вакуумный золотниковый;
- 380: быстродействие насоса, л/с; - УХЛ: климатическое исполнение; - 4,2: категория размещения.
Электропитание НВЗ-300
- напряжение: 380 В; - ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
НВЗ-300 |
380 |
0,05 |
37 |
1000 |
2200 |
Охлаждение насоса водяное. Расход воды до 3,6 м³/ч. Рабочая жидкость насоса - вакуумное масло ВМ-4, ВМ-6.
Количество заливаемого масла на одну заправку 80-100 л. Уровень звука на расстоянии 1 м от электроагрегата - 80 дБА.
Насосы НВЗ-300 выпускаются в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69. Габаритные размеры агрегата: L=1950 мм, В=1620 мм; H=1735 мм. Масса не более 2200 кг.

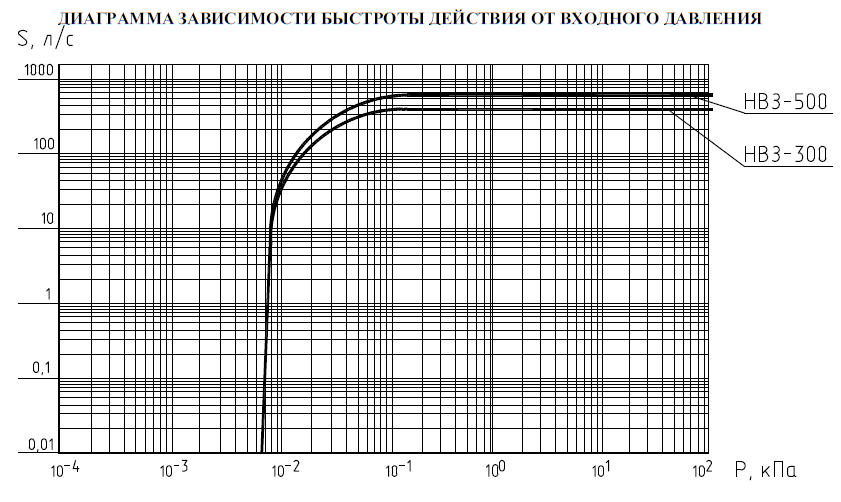

Рис. 1 Характеристики насоса.

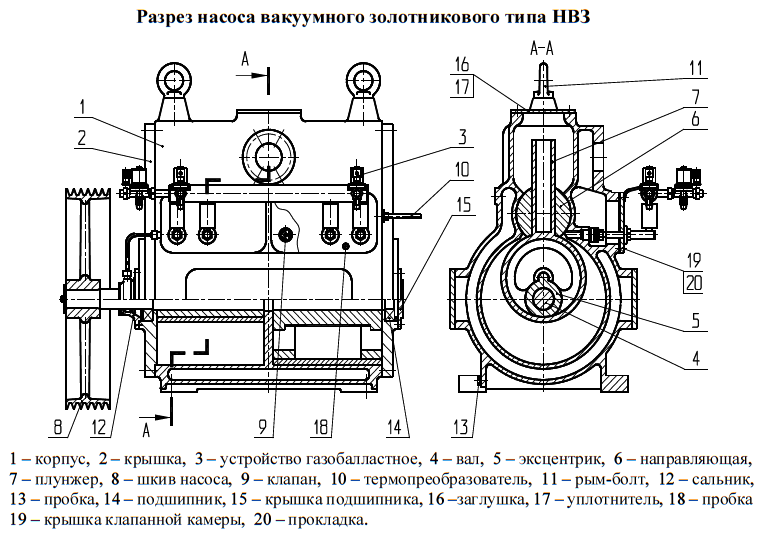

Рис. 2 Разрез вакуумного насоса НВЗ-300.

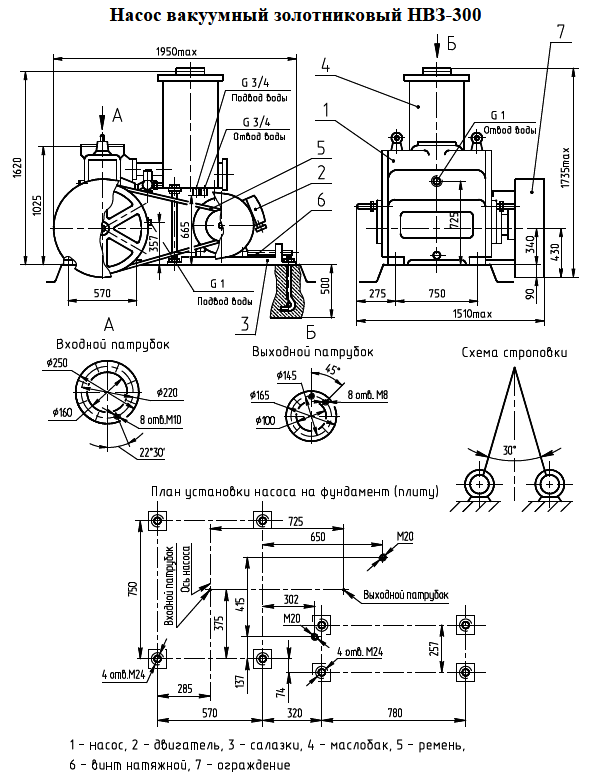

Рис. 3 Габаритный чертеж насосного агрегата.
Рис.1 Характеристики насоса
|
Рис.2 Разрез насоса
|
Рис.3 Габаритный чертеж агрегата
|
|
