Технические характеристики насосов НВР-4.5Д
|
|
Технические характеристики насосов вакуумных НВР-4.5Д приведены в таблице 1 (технические характеристики роторно-пластинчатого двухступенчатого насосного агрегата: марка, быстродействие, остаточное давление, электродвигатель (мощность), масса агрегата).
Насосы НВР создают средний вакуум в герметичных сосудах объемом до 1,0 м³ в научно-исследовательской и промышленной вакуумной технологии.
Используются как форвакуумные насосы в комбинации с бустерными (НВБМ), диффузионными (НД, НВДМ), двухроторными (НВД), а также с турбомолекулярными и крионасосами.
Вакуумные насосы НВР-4.5Д в электронасосах оснащаются двигателями.
В качестве привода насоса - асинхронный электродвигатель трехфазный.
Тип привода в электронасосе - асинхронный двигатель мощностью 0,25 квт.
Насосный агрегат НВР-4.5Д не используется для откачки взрывоопасных и пожароопасных сред.
Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса НВР-4.5Д УХЛ4, где:
- НВР: насос вакуумный роторно-пластинчатый;
- 4,5: быстродействие насоса, м³/час;
- Д: двухступенчатый;
- УХЛ: климатическое исполнение;
- 4: категория размещения.
Электропитание НВР-4.5Д
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| НВР-4.5Д |
1,25 |
0,015 |
0,25 |
2900 |
10 |
Охлаждение насоса воздушное от воздуха, поступающего от крыльчатки двигателя.
Рабочая жидкость - вакуумное масло ВМ-1С, ВМ-5С.
Количество заливаемого масла - 0,5 дм³.
Давление на входе в насос - 0,133 КПа (1 мм.рт.ст.)
Диаметры входного и выходного патрубков - Ду-16 мм.
Уровень звука на расстоянии 1 м от агрегата - 60 дБа.
Насосы НВР-4.5Д выпускаются в климатическом исполнении УХЛ4 и 04 по ГОСТ 15150-69.
Габаритные размеры: L=340 мм, В=130 мм; H=191 мм.
Заменяет насос 3НВР-1ДМ.
Рис. 1 Характеристики насоса.
Рис. 2 Схема насоса НВР-4.5Д.
Рис. 3 Габаритный чертеж насоса.
Рис. 4 Габаритный чертеж насосного агрегата.
Рис.1 Характеристики насоса
 |

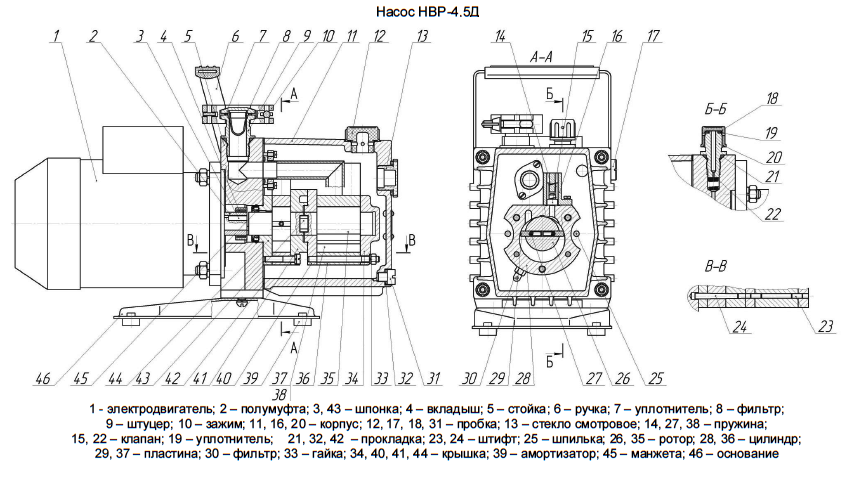

Рис.2 Схема насоса
 |

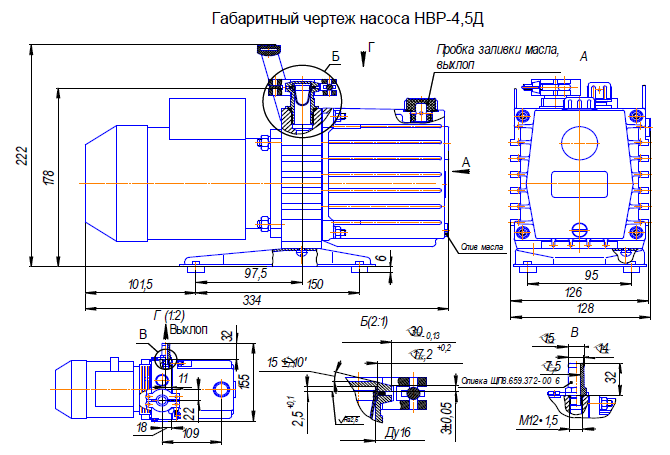

Рис.3 Габаритный чертеж насоса
 |
Рис.4 Габаритный чертеж агрегата
 |
|
