Технические характеристики насосов НВР-1
|
|
 Технические характеристики насосов вакуумных НВР-1 приведены в таблице 1 (технические характеристики роторно-пластинчатого моноблочного насоса: марка, быстродействие, остаточное давление, электродвигатель (мощность, обороты), масса).
Вакуумные насосы НВР-1 обеспечивают создание среднего вакуума в герметичных сосудах объемом до 0,7 м³ в различных отраслях промышленности, где используется вакуумная технология.
Могут использоваться как форвакуумные насосы в комбинации с бустерными (НВБМ), диффузионными (НД, НВДМ), двухроторными (НВД), турбомолекулярными и крио насосами.
Насосы НВР в электронасосах оснащаются двигателями.
В качестве привода насоса - трехфазный асинхронный электродвигатель
Тип привода в электронасосе - асинхронный двигатель мощностью 0,25 квт.
Насосный агрегат НВР-1 не используется для откачки взрывоопасных и пожароопасных сред.
Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса НВР-1 УХЛ4, где:
- НВР: насос вакуумный роторно-пластинчатый;
- 1: быстродействие насоса, л/с;
- УХЛ: климатическое исполнение;
- 4: категория размещения.
Электропитание НВР-1
- напряжение: 380В;
- ток: переменный
- частота тока: 50 Гц
.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Обороты/мин
|
Масса
кг |
| НВР-1 |
1,0±0,2 |
10 |
0,25 |
3000 |
8 |
Рабочая жидкость насоса - вакуумное масло ВМ-1С, ВМ-5С.
Количество заливаемого масла на одну заправку 0,14 дм³.
Давление на входе в насос - 1,33 КПа (10 мм.рт.ст.)
Диаметры условного прохода входного и выходного патрубков - 8 мм.
Уровень звука на расстоянии 1 м от агрегата - 60 дБа.
Насосы НВР-1 выпускаются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69.
Габаритные размеры: L=250 мм, В=143 мм; H=191 мм.
Заменяют насосы ВН-161М.
Рис. 1 Характеристики насоса.
Рис. 2 Схема насоса НВР-1.
Рис. 3 Габаритный чертеж насоса.
Рис. 4 Габаритный чертеж насосного агрегата.
Рис.1 Характеристики насоса
 |

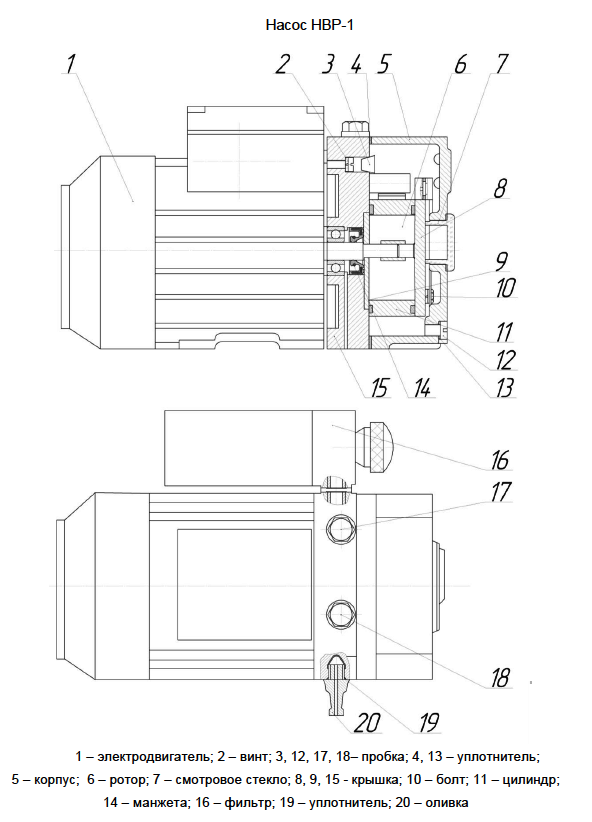

Рис.2 Схема насоса
 |

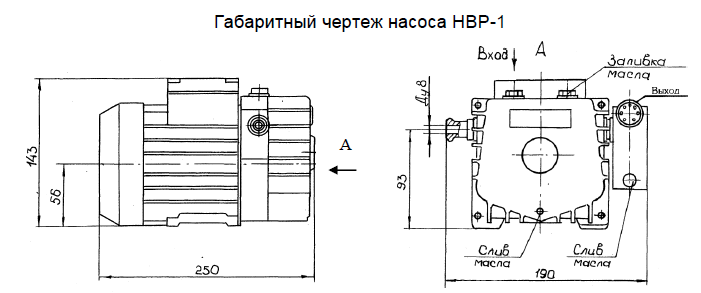

Рис.3 Габаритный чертеж насоса
 |
Рис.4 Габаритный чертеж агрегата
 |
|
