Технические характеристики насоса КМ 160/20-5
|
|
Насос моноблочный КМ 160/20-5 с торцовым ("5") уплотнением - технические характеристики и параметры.
Насос предназначен для перекачивания воды (питьевой и промышленно-хозяйственной), жидкостей, сходных с водой по показателям (активность, вязкость и плотность).
Для обеспечения привода консольный насос КМ 160/20-5 комплектуется фланцевым трехфазным электрическим приводом. Привод - асинхронный электродвигатель с удлиненным концом вала общепромышленного исполнения.
Типоразмер - асинхронный электродвигатель с короткозамкнутым ротором марки АИР160S4 мощностью 15,0 квт.
Уплотнение вала насоса данного типа: торцовое одинарное ("5") для перекачки воды температурой до +105°C.
В насосный электроагрегат может устанавливаться частотный преобразователь (по заявке покупателя). Для эксплуатации насоса во взрывоопасных производствах в агрегат монтируется взрывозащищенный электродвигатель.
Условное обозначение
Насос КМ 160/20-5 2М У3, где
- КМ: насос консольный моноблочный;
- 160: номинальная подача, м³/час;
- 20: номинальный напор, м;
- 5: торцовое уплотнение одинарное;
- 2М: номер модификации насоса;
- У: климатическое исполнение;
- 3: категория размещения (закрытое помещение с естественной вентиляцией).
Электроподключение КМ 160/20-5
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Технические характеристики насоса с торцовым уплотнением
| Марка насоса |
Подача / диапазон
м³/ч |
Напор / диапазон
м |
Привод
квт/об/мин |
Привод
марка |
Масса
агрегата
кг |
| КМ 160/20-5 |
160
130-190
|
20
23-12
|
15,0x1500 |
АИР160S4 |
248 |
| КМ 160/20а-5 |
160
105-170 |
12
15-12 |
15,0x1500 |
АИР160S4 |
248 |
Максимальная потребляемая насосом мощность - 11,2 квт.
Патрубки фланцевые - всасывающий Ду-150 мм, нагнетательный Ду-100 мм. Ру - 10(16)
Максимальное давление на входе в насос КМ 160/20-5 с торцовым уплотнением 8 кгс/см² по ГОСТ 22247.
ДКЗ (допускаемый кавитационный запас) - 3,5 м.
Насос должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

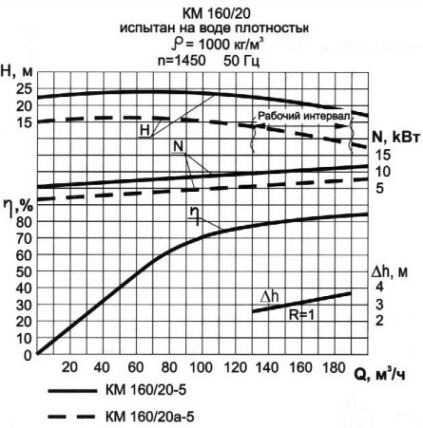

Рис. 1. Рабочие характеристики насоса КМ 160/20 (1500 об/мин).

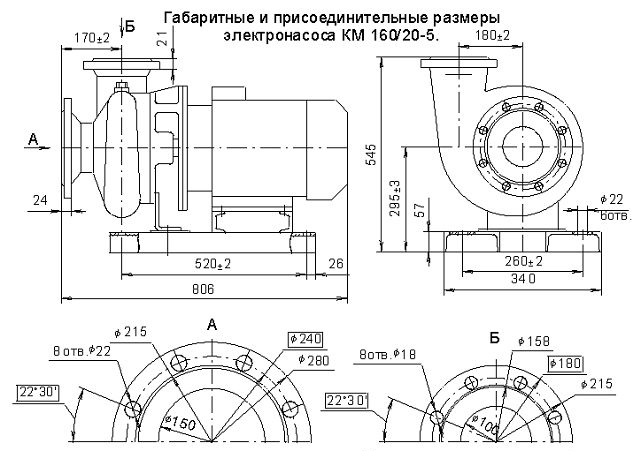

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.
Рис.1 Рабочие характеристики насоса
 |
Рис.2 Габаритные и присоединительные размеры
|
|
