C января 2022 года Валдайский Механический Завод прекращает производство насосов - К20/30, К8/18, СМ100-65-200/4(2).
- Для замены насосов типа "К" по параметрам используйте марки К50-32-125 и К65-50-160.
- Для замены насосов типа "СМ" по параметрам используйте марки СД100/40 и СД50/10

Технические характеристики насоса К 290/30

Насос К 290/30 Параметры и технические характеристики насоса консольного К 290/30.
Насосный консольный агрегат предназначен для перекачивания технической воды (кроме морской) и жидкостей, сходных с водой по таким показателям, как вязкость, плотность и химическая активность.

Консольный насос К 290/30 в электронасосе комплектуется приводом, в качестве которого служит общепромышленный асинхронный электродвигатель.
Типоразмер привода - трехфазный с короткозамкнутым ротором электродвигатель марки АИР200М4 - 37 квт (базовое исполнение).
Данный тип консольного электронасоса не предназначается для работы во взрывоопасных помещениях и производствах.

Условное обозначение
Насос К 290/30 (5; С; СД) УХЛ4, где
- К: консольный насос;
- 290: м³/час, подача;
- 30: м, напор;
- 5: обозначение одинарного торцового уплотнения;
- С: одинарный мягкий сальник;
- СД: двойной мягкий сальник;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электропитание К 290/30
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насосов К 290/30
Марка насоса Подача/
диапазон
м³/ч
Напор/
диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 290/30 290
220-330
30
34-26
37x1450 АИР200М4 170/480
К 290/30а 250
195-300
24
27-20
30x1450 АИР180М4 170/420

Потребляемая насосом мощность - 28,9 квт (базовое исполнение), 21,0 квт (обточка "а").
Давление на входе в насос с сальниковым до 0,2 МПа (2 кгс/см²), с торцовым уплотнение до 0,6 МПа (6 кгс/см²).
Патрубки насоса консольного К 290/30 фланцевые - всасывающий Ду-200, напорный Ду-125. Ру-6 для обоих патрубков.
ДКЗ (допускаемый кавитационный запас) до 4,2 м.

Насос К 290/30 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

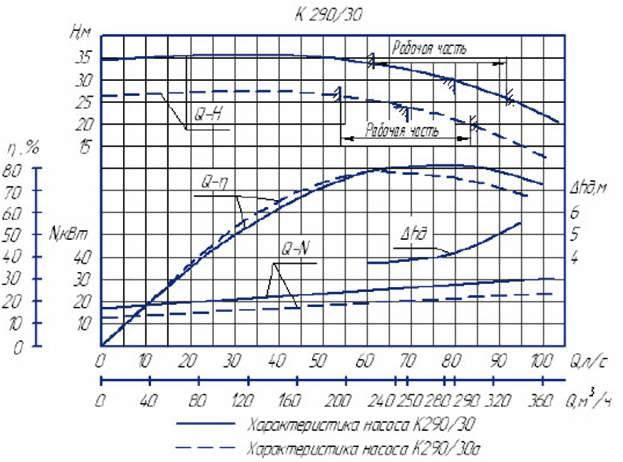

Рис. 1. Рабочие характеристики насоса (1450 об/мин).

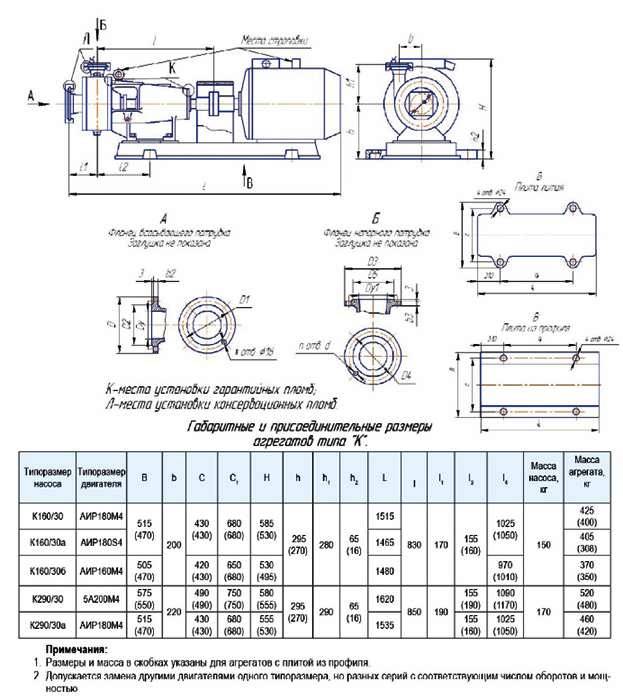

Рис. 2. Габаритные и присоединительные размеры консольного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры

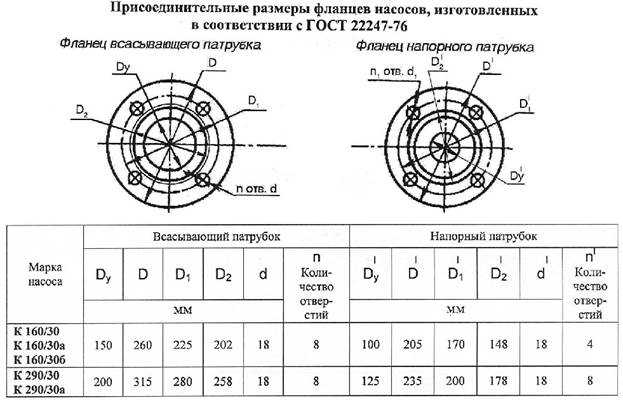

Рис.3 Присоединительные размеры фланцев
