Технические характеристики УЗНД
|
|
 Технические характеристики устройства защиты насоса от сухого хода УЗНД.
Состав устройства защиты насоса ХЦМ от сухого хода УЗНД - сигнализатора порога давления и блока коммутации.
В сигнализатор порога давления входит корпус (2) и комплект измерительный (1).
Штуцеры (4 и 5) для присоединения насоса ХЦМ 1/10.
Для присоединения других насосов штуцеры 4 и 5 снимаются.
В составе измерительного комплекта - разделитель сред и сигнализатор (реле) давления.
Разделитель служит для передачи давление жидкости на чувствительный элемент сигнализатора давления.
Блок коммутации (БК) устройства защиты насоса от сухого хода УЗНД в виде настенного шкафа, состоящего из корпуса и крышки.
В крышке блока находятся индикаторы: "зеленый цвет" - насос включен, "красный цвет" насос отключен при "сухом ходе".
В корпусе также находится электромагнитный пускатель с ограничителем перенапряжения, для подключения кабелей клеммник, клеммы заземления и кабельные вводы.
На задней стенке корпуса блока расположены отверстия для крепления на стену.
Электропитание блока коммутации производится от пускового устройства насоса потребителя.

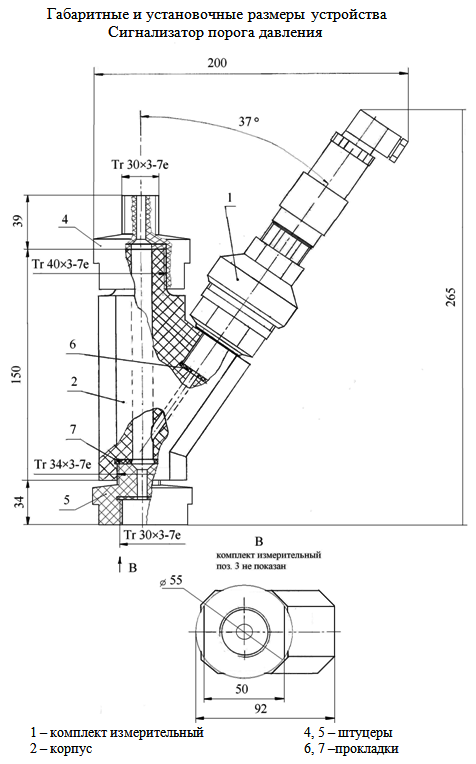

Рис.1 Габаритные и установочные размеры устройства.

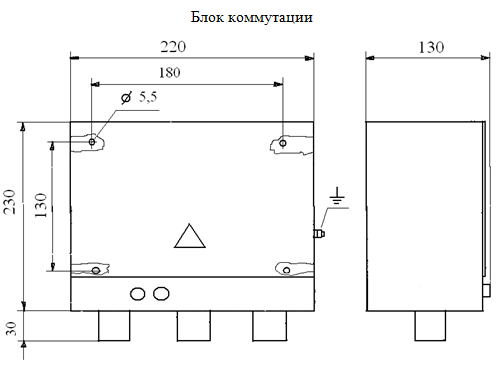

Рис.2 Блок коммутации устройства УЗНД.
Рис.1 Габаритные и установочные размеры
 |
Рис.2 Блок коммутации УЗНД
 |
|
