Технические характеристики насосов ЦНС 300-600
|
|
Секционные насосы модификации ЦНС 300-600, технические характеристики электронасосных агрегатов.
В таблице 1 - технические характеристики насоса ЦНС 300-600 и агрегата, произведенного на его основе (марка насоса, подача, напор, электродвигатель (мощность, число оборотов), масса).
В насосном агрегате насос ЦНС 300-600 оснащается электроприводом.
Привод насоса - трехфазный общепромышленного назначения асинхронный электродвигатель с короткозамкнутым ротором.
Типоразмер привода - асинхронный двигатель А4-450Х-4МУ3 мощностью 800 квт.
Электронасосы ЦНС и ЦНСГ не применяются для перекачивания агрессивных, легковоспламеняющихся и горючих жидкостей, морской воды. Насосы не предназначены для работы во взрывоопасных производствах и помещениях.
Электроподключение ЦНС 300-600
- напряжение: 6000 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса
кг |
| ЦНС 300-600 |
300 |
600 |
800 |
1500 |
2410 |
Патрубки насоса - Ду-200 мм.
Давление избыточное на входе насоса секционного ЦНС 300-600 до 3 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 5,5 м.
В насос устанавливается сальниковое уплотнение, пропитанное антифрикционным составом.
Детали проточной части выполняются из чугуна.
Уровень звука на расстоянии 1 м от насосного агрегата - 112 дБа.
Центробежные насосы марок ЦНС(Г) выпускаются в климатическом исполнении и категории размещения - УХЛ4.
Габаритные размеры электронасоса: 3750x1440x1435 мм.
Рис. 1 Напорные характеристики секционного насоса ЦНС 300-600.
Рис. 2 Габаритные и установочные размеры насосов.
Рис. 3 Габаритные и установочные размеры агрегата.

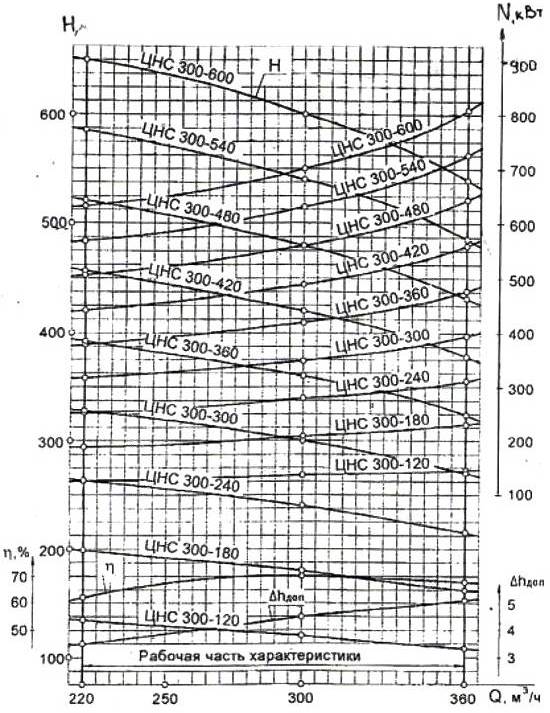

Рис.1 Рабочие характеристики
 |

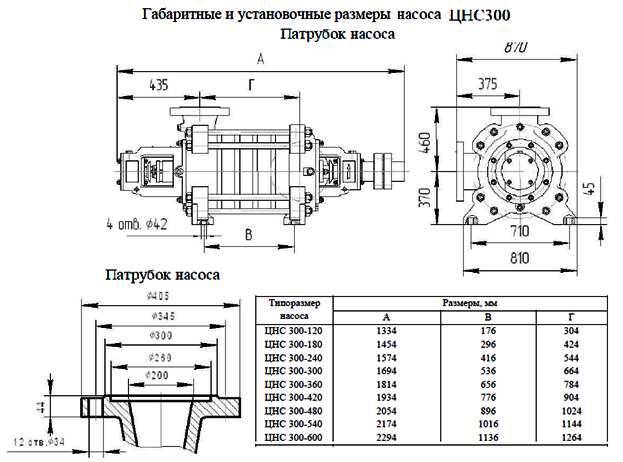

Рис.2 Размер патрубка, габаритно-установочные размеры насоса
 |

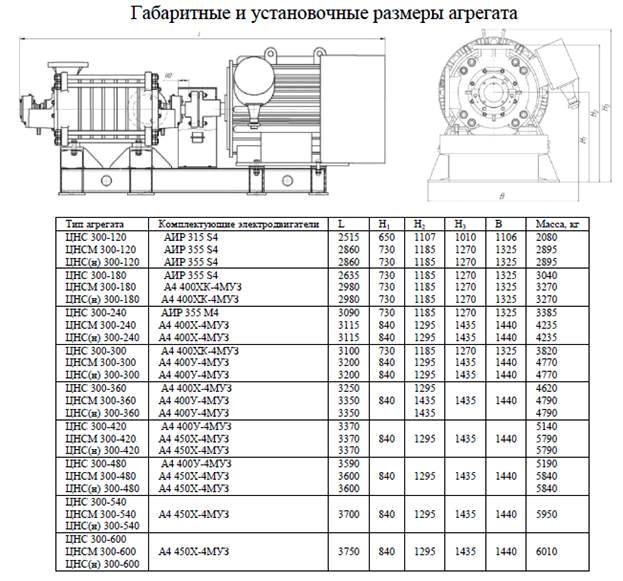

Рис.3 Габаритные и установочные размеры агрегата ЦНС 300-600
|
|
