Технические характеристики насоса С-569М

насос С-569М Технические характеристики и параметры насоса самовсасывающего С-569М.
Самовсасывающие электронасосы предназначены для перекачки воды и других жидкостей, имеющих сходство с водой по своим показателям (химическая активность, вязкость).

Насос С-569М в агрегате может комплектоваться двигателем дизельным, бензиновым или электроприводом, в качестве которого используется общепромышленный асинхронный электродвигатель.
Тип привода в электронасосе - трехфазный с короткозамкнутым ротором электродвигатель.
Рекомендуется использовать приводы (электрические, бензиновые или дизельные) с частотой вращения и мощностью не менее, чем указано в паспорте.

Насосный агрегат не предназначен для перекачивания морской воды, горючих легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.

Электропитание С-569М с электроприводом
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насоса С-569М
Марка насоса Подача/
диапазон
м³/ч
Напор/
диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
насоса
кг
С-569М 220
160-230
14
17-14
15,0x1500 АИР160S4 150

Мощность, потребляемая насосом 14,3 ±1,3 квт.
Патрубки насоса С-569М с наружным диаметром под шланг - 125 мм.
КПД - 54,6±3,8%.
Высота всасывания не менее 4,5 м.
Время всасывания 5 мин.

Материал проточной части - чугун.
Насос укомплектован встроенным обратным клапаном.
Уплотнение вала насоса - манжетное.
Габаритные размеры насоса без электродвигателя: 670х445х760 мм.

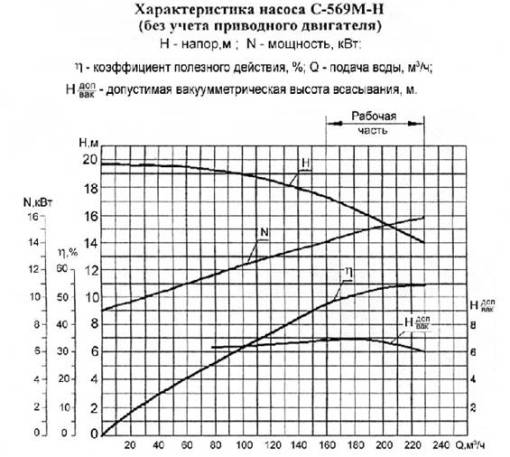

Рис. 1. Рабочие характеристики насоса С-569М-Н (1450 об/мин).

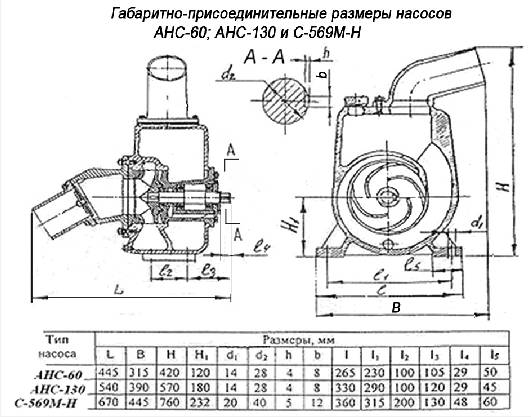

Рис. 2. Габаритно-присоединительные размеры насоса.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры
