C января 2022 года Валдайский Механический Завод прекращает производство насосов - К20/30, К8/18, СМ100-65-200/4(2).
- Для замены насосов типа "К" по параметрам используйте марки К50-32-125 и К65-50-160.
- Для замены насосов типа "СМ" по параметрам используйте марки СД100/40 и СД50/10

Характеристика насосов БЦП, БЦП М для скважин

Насос для скважины БЦП, БЦП-М бытовой - многоступенчатый погружной центробежный насос с вертикальным расположением вала.
Назначение: для подачи воды из скважин с диаметром более 100 мм и открытых водоемов с целью снабжения домов, коттеджей водой.

Насосы БЦП, БЦП М комплектуются герметизированным асинхронным двигателем специального исполнения, заполненными водоглицериновой смесью для БЦП и экологически чистым маслом для БЦП М.
Электродвигатель асинхронный, статор двигателя заполнен эпоксидным компаундом.

Таблица 1 - технические характеристики на насосы для скважин БЦП (М).

Таблица 2 - габаритные и присоединительные размеры насосов БЦП (М).

Рисунок 1 - рабочие характеристики насосов БЦП.

Рисунки 2 - рабочие характеристики БЦП М.


Технические характеристики насосов БЦП-М
Таблица 1
Марка Подача номин.
м³/час
Напор номин.
м
Двигатель
кВт
Ток
А
БЦП 0,63-18 (М) 2,26 18 0,37 3,5
БЦП 0,63-25 (М) 2,26 25 0,37 -
БЦП 0,63-40 (М) 2,26 40 0,55 5
БЦП 0,63-63 (М) 2,26 63 0,75 7
БЦП 0,4-18 (М) 1,44 18 0,37 2,5
БЦП 0,4-25 (М) 1,44 25 0,37 3
БЦП 0,4-40 (М) 1,44 40 0,37 4
БЦП 0,4-63 (М) 1,44 63 0,75 6
БЦП 0,4-80 (М) 1,44 80 0,75 -
БЦП 0,4-100 (М) 1,44 100 1,1 -

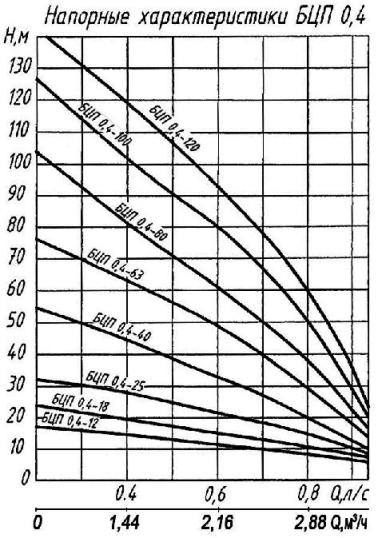

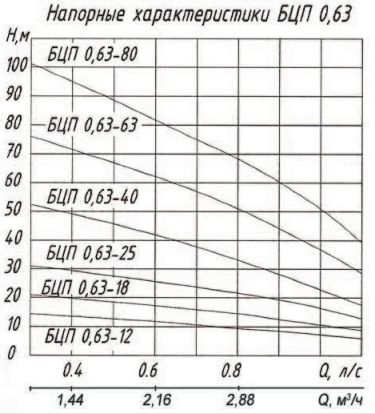

Рис.1 Рабочие параметры БЦП 0,4, БЦП 0,63

открыть оригинал

открыть оригинал

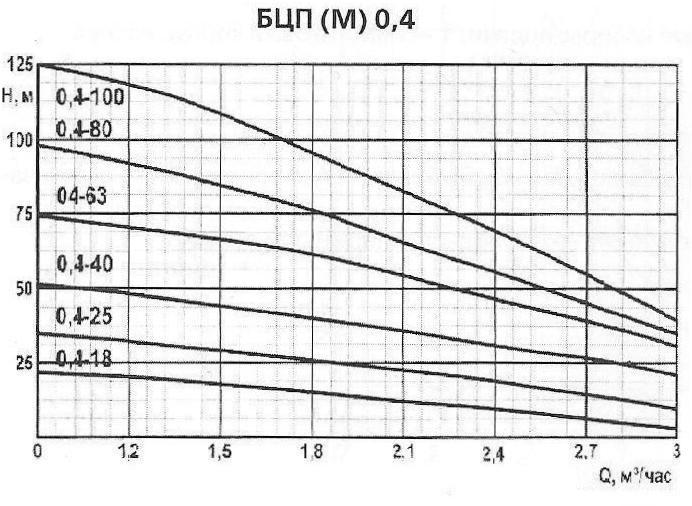

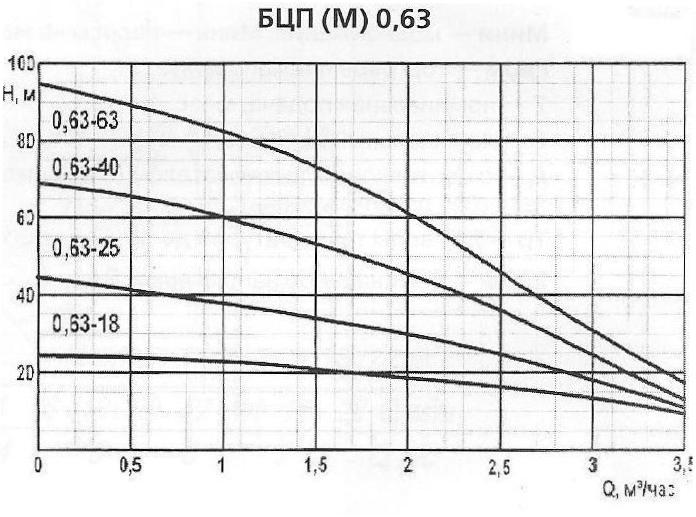

Рис.2 Рабочие параметры БЦП 0,4 М, БЦП 0,63 М

открыть оригинал

открыть оригинал

Габаритные и присоединительные размеры БЦП М
Таблица 2
Марка Размеры присоед.
дюймы
Габариты
мм
Двигатель
кВт
Масса
кг
БЦП 0,63-18 (М) G-1 1/4 96x630 0,37 14
БЦП 0,63-25 (М) G-1 1/4 96x665 0,37 16
БЦП 0,63-40 (М) G-1 1/4 96x800 0,55 19
БЦП 0,63-63 (М) G-1 1/4 96x835 0,75 25
БЦП 0,4-18 (М) G-1 1/4 96x605 0,37 13
БЦП 0,4-25 (М) G-1 1/4 96x625 0,37 14
БЦП 0,4-40 (М) G-1 1/4 96x665 0,37 16
БЦП 0,4-63 (М) G-1 1/4 96x800 0,75 22
БЦП 0,4-80 (М) G-1 1/4 96x822 0,75 24
БЦП 0,4-100 (М) G-1 1/4 96x970 1,1 26
