Технические характеристики насосов АВЗ-63Д
|
|
Технические характеристики насосов вакуумных АВЗ-63Д представлены в таблице 1 (технические характеристики золотникового электронасосного агрегата: марка, быстродействие, остаточное давление, электродвигатель (мощность и число оборотов), масса агрегата).
Вакуумные насосы АВЗ-63Д предназначены для создания вакуума в стационарных вакуумных установках в электротехнической, машиностроительной, электронной, металлургической, в производстве микробиологических препаратов, лекарств и т.д.
Насосы АВЗ в агрегатах оснащаются трехфазным электроприводами.
В качестве привода насоса - электродвигатель асинхронный 7,5 квт (марка АИР132S4).
Тип привода в электроагрегате - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат АВЗ-63Д не используется для откачки отравляющих, взрывоопасных, разъедающих черные металлы, вступающих в реакцию со смазочными маслами сред. Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса АВЗ-63Д УХЛ4,2, где:
- АВЗ: агрегат вакуумный золотниковый;
- 63: быстродействие насоса, л/с;
- Д: двухступенчатый агрегат;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.
Электропитание АВЗ-63Д
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| АВЗ-63Д |
63 |
0,005 |
7,5 |
1500 |
580 |
Охлаждение агрегата водяное.
Расход воды до 0,6 м³/ч.
Рабочая жидкость насоса - вакуумное масло ВМ-1.
Количество заливаемого масла на одну заправку 10±0,5 л.
Уровень звука на расстоянии 1 м от электроагрегата - 75 дБА.
Насосы АВЗ-63Д выпускаются в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Габаритные размеры агрегата: L=1000 мм, В=580мм; H=1040 мм.
Используется для замены насосов НВЗ-50Д, ВН-7.

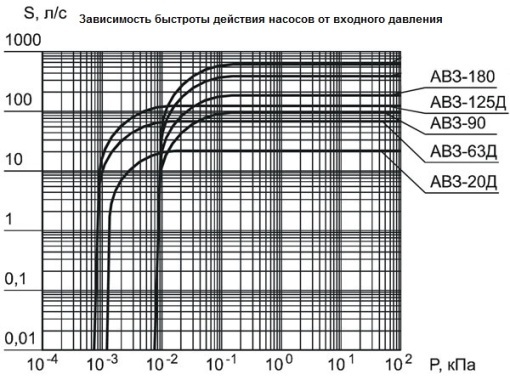

Рис. 1 Характеристики насоса.

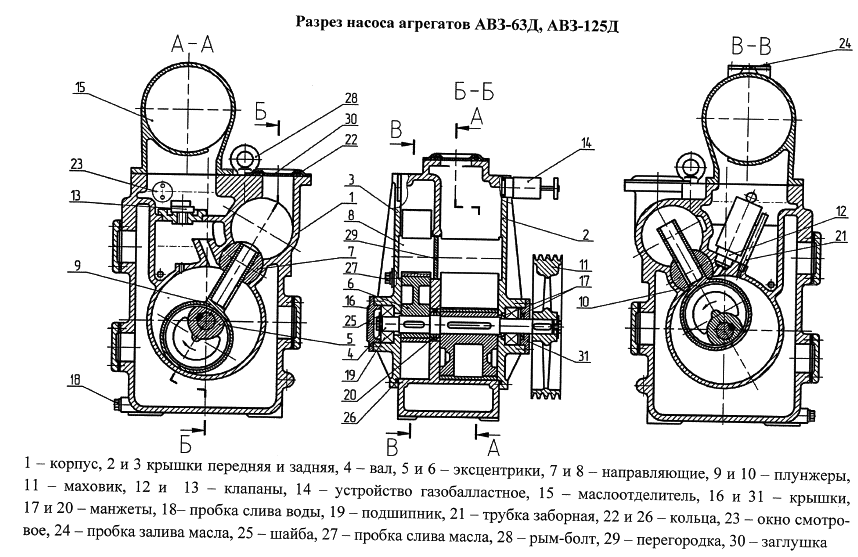

Рис. 2 Разрез вакуумного насоса АВЗ-63Д.

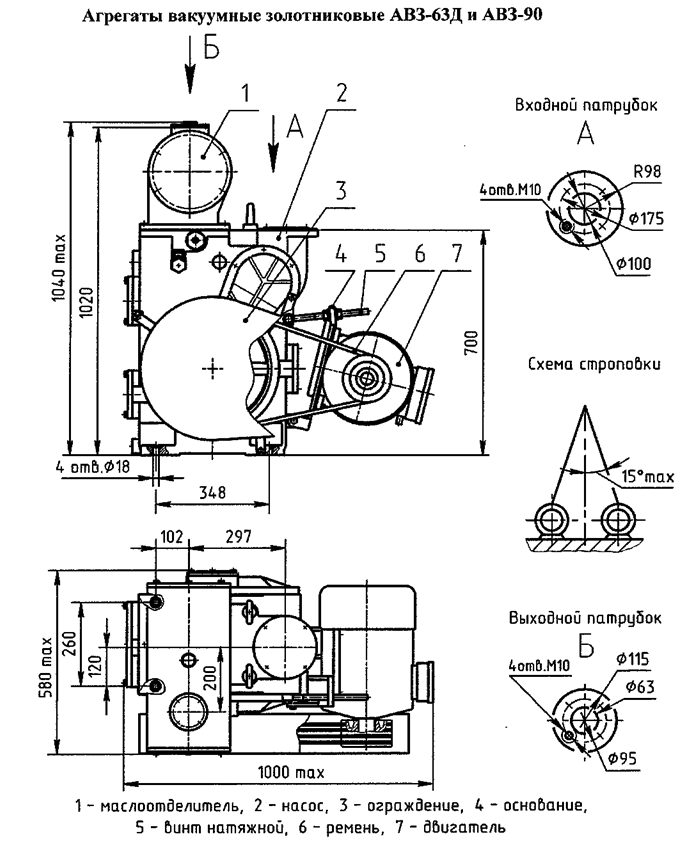

Рис. 3 Габаритный чертеж насосного агрегата.
