Технические характеристики насосов АВЗ-20Д
|
|
Технические характеристики насосов вакуумных АВЗ-20Д представлены в таблице 1 (технические характеристики золотникового насосного агрегата: марка, быстродействие, остаточное давление, электродвигатель (мощность и число оборотов), масса агрегата).
Вакуумные насосы АВЗ-20Д применяются для создания разряжения в стационарных вакуумных установках в электротехнической, машиностроительной, электронной, металлургической, в производстве микробиологических препаратов, лекарств и в других отраслях промышленности.
Насосы АВЗ в агрегатах комплектуются трехфазным электроприводами.
В качестве привода насоса - асинхронный электродвигатель 2,2 квт (АИР90L4).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат АВЗ-20Д не используется для откачки отравляющих, взрывоопасных, разъедающих черные металлы, вступающих в реакцию со смазочными маслами сред. Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса АВЗ-20Д УХЛ4,2, где:
- АВЗ: агрегат вакуумный золотниковый;
- 20: быстродействие насоса, л/с;
- Д: агрегат двухступенчатый;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.
Электропитание АВЗ-20Д
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| АВЗ-20Д |
20 |
0,05 |
2,0 |
1500 |
175 |
Рабочая жидкость насоса - вакуумное масло ВМ-1.
Количество заливаемого масла на одну заправку 2,1 л.
Охлаждение агрегата воздушное.
Уровень звука на расстоянии 1 м от агрегата - 74 дБА.
Насосы АВЗ-20Д выпускаются в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Габаритные размеры агрегата: L=630 мм, В=375мм; H=665 мм.
Используется для замены насосов НВЗ-20, ВН-1МГ.
Рис. 1 Характеристики насоса.

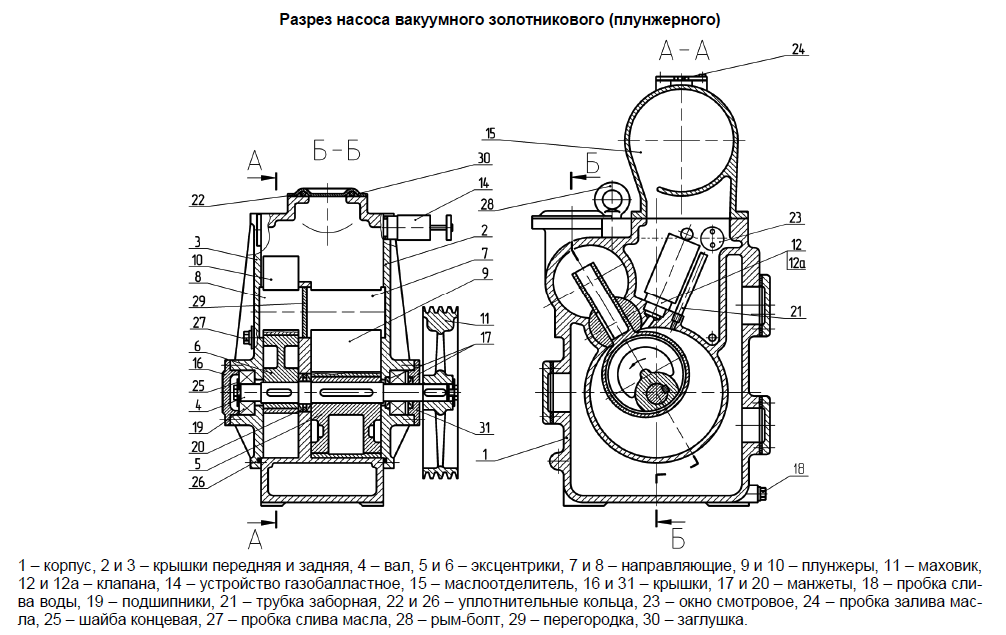

Рис. 2 Разрез вакуумного насоса АВЗ-20Д.

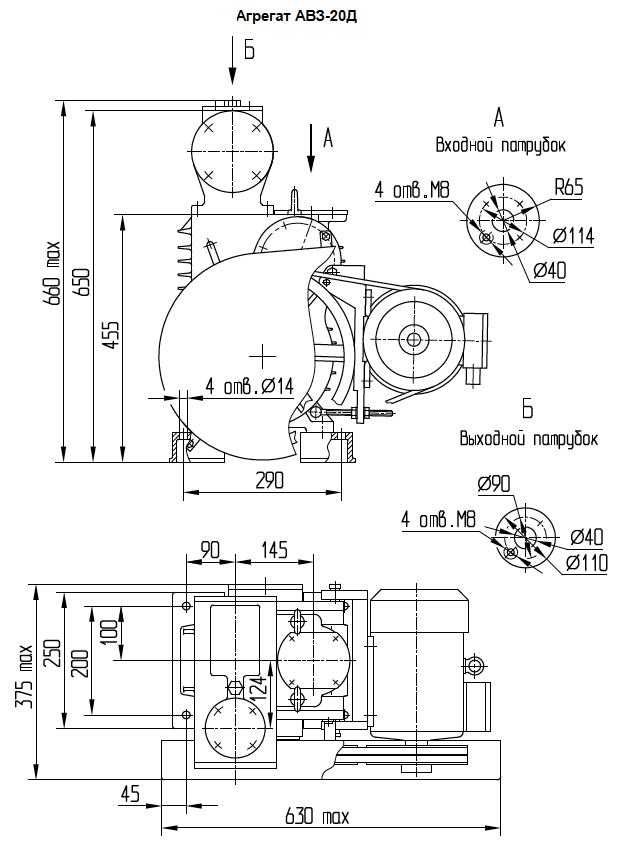

Рис. 3 Габаритный чертеж насосного агрегата.
Рис.1 Характеристики насоса
 |
Рис.2 Разрез насоса
 |
Рис.3 Габаритный чертеж агрегата
 |
|
