Технические характеристики насосов АВЗ 125Д
|
|
Технические характеристики насосов вакуумных АВЗ 125Д приведены в таблице 1 (технические характеристики электронасосного агрегата вакуумного золотникового: марка, быстродействие, остаточное давление, электродвигатель (мощность и число оборотов), масса агрегата).
Вакуумные насосы АВЗ 125Д предназначены для создания вакуума в стационарных вакуумных установках в электротехнической, машиностроительной, электронной, металлургической, в производстве лекарственных и микробиологических препаратов и т.д.
В насосы АВЗ, для привода, устанавливаются трехфазные электроприводы.
В качестве привода насоса - электродвигатель асинхронный 15,0 квт (марка АИР160S4).
Тип привода в электроагрегате - с короткозамкнутым ротором асинхронный двигатель общепромышленного назначения.
Насосный агрегат АВЗ 125Д не используется для откачки отравляющих, взрывоопасных, разъедающих черные металлы, вступающих в реакцию со смазочными маслами сред. Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса АВЗ 125Д УХЛ4,2, где:
- АВЗ: агрегат вакуумный золотниковый;
- 125: быстродействие насоса, л/с;
- Д: двухступенчатый агрегат;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.
Электропитание АВЗ 125Д
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| АВЗ 125Д |
125 |
0,005 |
15 |
1500 |
920 |
Охлаждение насоса водяное.
Расход воды до 1,2 м³/ч.
Рабочая жидкость насоса - вакуумное масло ВМ-1.
Количество заливаемого масла на одну заправку 20±1,0 л.
Уровень звука на расстоянии 1 м от электроагрегата - 77 дБА.
Насосы АВЗ 125Д выпускаются в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Габаритные размеры агрегата: L=1070 мм, В=880 мм; H=1060 мм.
Используется для замены насосов НВЗ-100Д, ВН-6ГМ.
Рис. 1 Характеристики насоса.
Рис. 2 Разрез вакуумного насоса АВЗ 125Д.

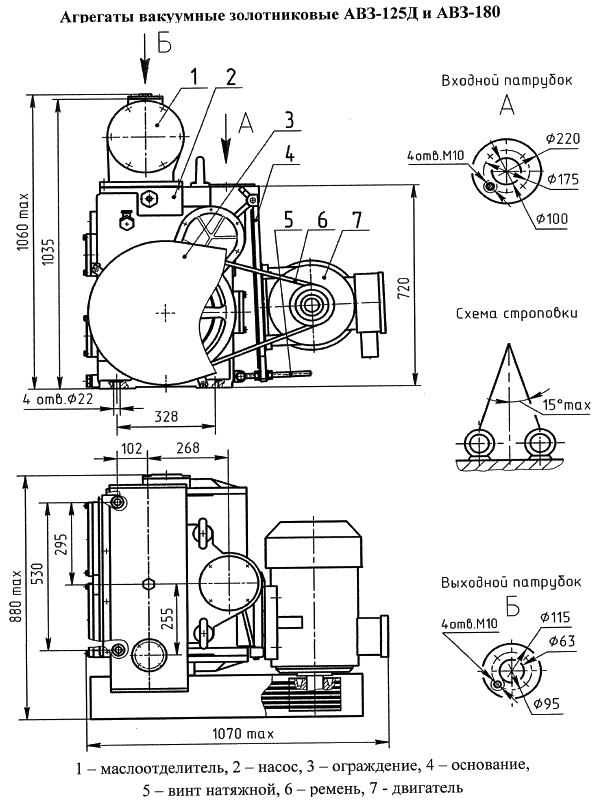

Рис. 3 Габаритный чертеж насосного агрегата.
