Технические характеристики насосов 2НВР-60Д
|
|
Технические характеристики двухступенчатых насосов вакуумных 2НВР-60Д приведены в таблице 1 (технические характеристики роторно-пластинчатого насосного агрегата: марка, быстродействие, остаточное давление, электродвигатель (мощность, число оборотов), масса).
Вакуумные насосы 2НВР-60Д предназначены для создания среднего вакуума в герметичных сосудах объемом не более 12 м³ в вакуумной промышленной и научно-исследовательской технологии.
Используются как форвакуумные насосы в комбинации с бустерными (НВБМ), диффузионными (НВДМ, НД), двухроторными (НВД), а также с турбомолекулярными насосами.
Насосы 2НВР в электроагрегатах комплектуются трехфазными двигателями.
В качестве привода насоса - асинхронный электродвигатель 2,2 квт.
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат 2НВР-60Д не используется для откачки взрывоопасных и пожароопасных сред.
Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса 2НВР-60Д УХЛ4, где:
- 2: номер модификации;
- НВР: насос вакуумный роторно-пластинчатый;
- 60: быстродействие насоса, м³/час;
- Д: двухступенчатый;
- УХЛ: климатическое исполнение;
- 4: категория размещения.
Электропитание 2НВР-60Д
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Об/мин
|
Масса
кг |
| 2НВР-60Д |
17,6 |
0,005 |
2,2 |
1500 |
100 |
Рабочая жидкость насоса - вакуумное масло ВМ-1С, ВМ-5С.
Количество заливаемого масла на одну заправку 6 дм³;.
Охлаждение насоса воздушное.
Диаметры условного прохода входного патрубка Ду-70 мм, выхлопного - 25 мм.
Насосы 2НВР-60Д выпускаются в климатическом исполнении УХЛ4 по ГОСТ 15150-69.
Габаритные размеры агрегата: L=850 мм, В=300 мм; H=400 мм.
Используется для замены насосов НВР-16Д.
Рис. 1 Характеристики насоса.
Рис. 2
Схема насоса.

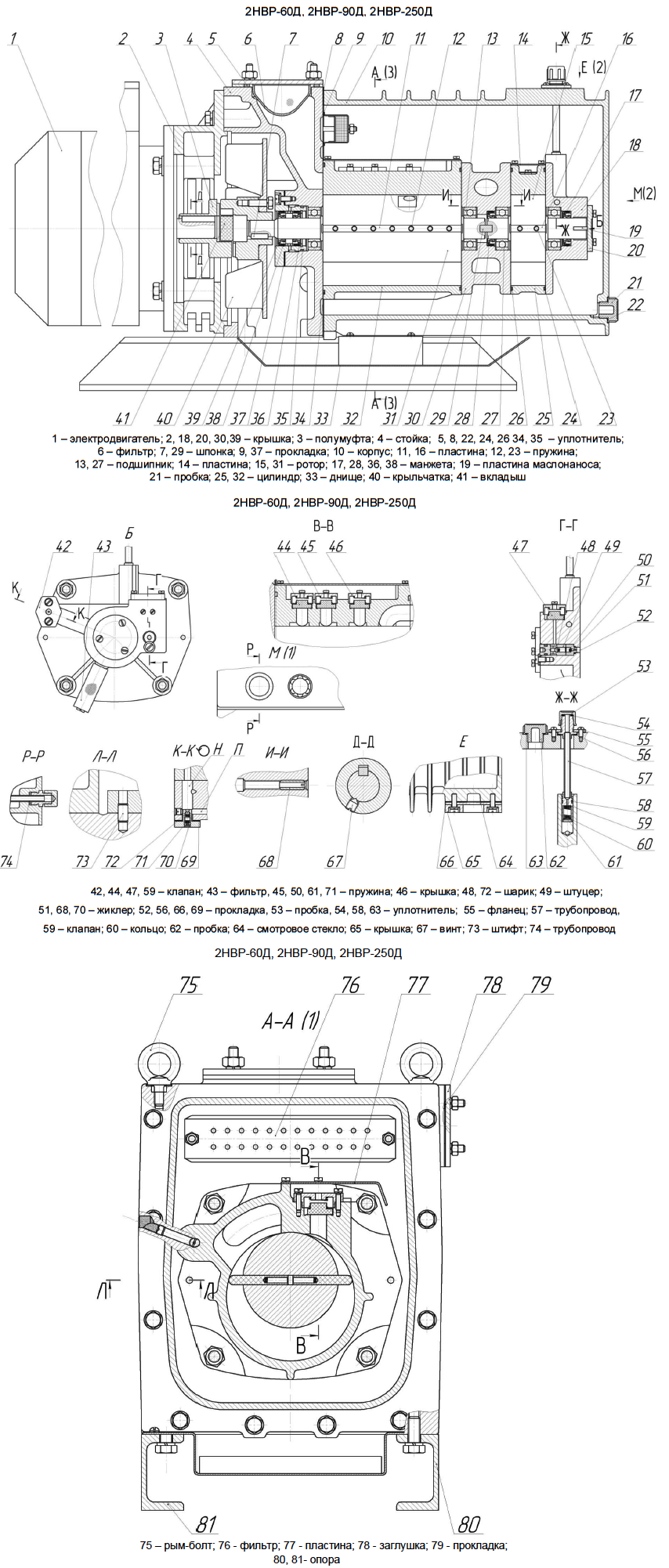

Рис. 3 Габаритный чертеж насоса 2НВР-60Д.

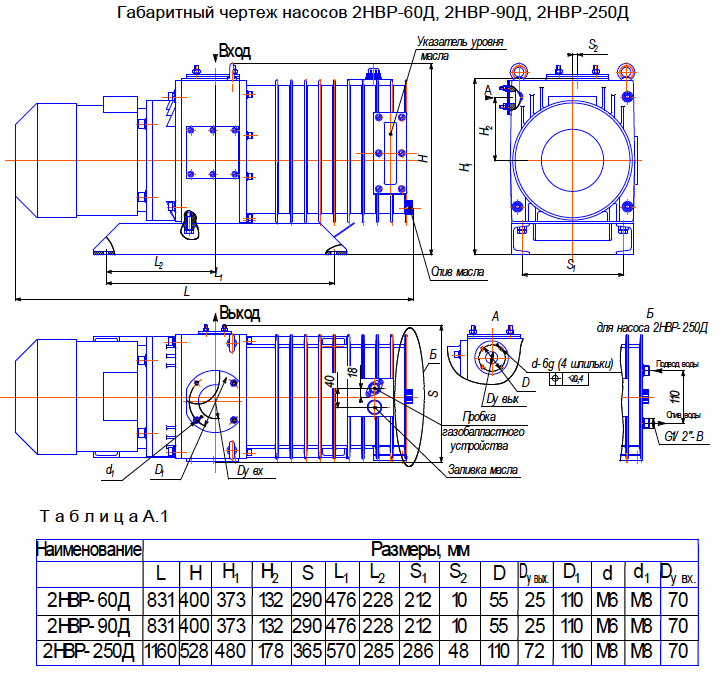

Рис. 4 Габаритный чертеж насосного агрегата.
Рис.1 Характеристики насоса
 |
Рис.2 Схема насоса
 |
Рис.3 Габаритный чертеж насоса
 |
Рис.4 Габаритный чертеж агрегата
 |
|
