Технические характеристики насоса КМ 80-50-200

Насос КМ 80-50-200 Насос консольный КМ 80-50-200 - технические характеристики и параметры.
Моноблочный электронасос применяется для перекачивания воды (не морской) и других жидкостей, имеющих сходство с водой по своим основным показателям (химическая активность, плотность и вязкость).

В моноблочном электронасосе консольный насос КМ 80-50-200 обеспечивается трехфазным приводом, в качестве которого монтируется общепромышленный асинхронный электродвигатель.
Уплотнение вала сальниковое одинарное ("С") или одинарное торцовое ("5"). Вид уплотнения зависит от температуры перекачиваемой воды.
Тип привода КМ 80-50-200 в базовом исполнении - электродвигатель с короткозамкнутым ротором АИР160S2, мощностью 15 квт. В насосе с обрезкой рабочего колеса "а" - АИР132М2 мощностью 11 квт.
Электроагрегат не предназначается для работы во взрывоопасных производствах.

Условное обозначение
на примере насоса КМ 80-50-200/2-5 У3 с торцовым уплотнением вала, где:
- КМ: насос консольный моноблочный;
- 80: диаметр патрубка на входе, мм;
- 50: диаметр патрубка на выходе, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 2: условное обозначения частоты вращения вала (2900 об/мин);
- 5: одинарное торцовое уплотнение;
- У: климатическое исполнение;
- 3: категория размещения (закрытое помещение с естественной вентиляцией).

Электропитание
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики КМ 80-50-200/2-5 с торцовым уплотнением
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
КМ 80-50-200/2-5 50 50 15,0x2900 АИР160S2 65/181
КМ 50-32-125а/2-5 45 40 11,0x2900 АИР132М2 65/143

Патрубки КМ 80-50-200/2-5 фланцевые - всасывающий Ду-80 мм, нагнетательный Ду-50 мм. Диаметр (номинальный) рабочего колеса 200 мм.
Давление на входе в насос до 3,5 кгс/см² (сальниковое уплотнение), в насос КМ 80-50-200/2-5 с торцовым уплотнением до 6 кгс/см² (ГОСТ 22247).
ДКЗ (допускаемый кавитационный запас) - 3,5 м.
КПД - 65%.

Насос КМ 80-50-200/2-5 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

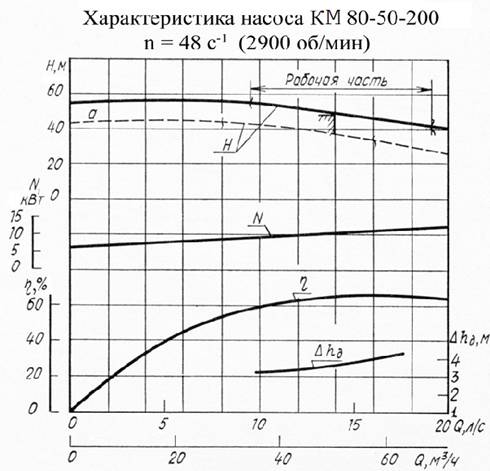

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольного моноблочного электронасосного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры КМ 80-50-200
