Технические характеристики насоса КМ 65-50-125

Технические характеристики насоса моноблочного КМ 65-50-125, используемого для перекачивания чистой воды в промышленных и городских системах циркуляции, отопления и водоснабжения.
Конструктивно - моноблочный консольный насос стационарного размещения, с односторонним подводом воды к рабочему колесу.

В моноблочный консольный насос КМ 65-50-125 устанавливается трехфазный электропривод, в качестве которого используется асинхронный электродвигатель.
Тип привода в базовом исполнении - общепромышленный электродвигатель с короткозамкнутым ротором АИР90L2 мощностью 3 квт.
Насос не эксплуатируется во взрывоопасных условиях и помещениях.

В таблице 1 представлены технические характеристики насоса КМ 65-50-125/2-5 с торцовым уплотнением в базовом исполнении и обточкой колеса - "а".

На рисунке 1 представлена напорная характеристика на консольно-моноблочный насос центробежный КМ 65-50-125.
Рисунок 2 - габаритные и присоединительные размеры электронасосного агрегата.

Протечка через уплотнение до 0,03 л/час (торцовое уплотнение), до 3 л/час (сальник).
Патрубки КМ 65-50-125/2-5 фланцевые - всасывающий Ду-65 мм, нагнетательный Ду-50 мм. Номинальный диаметр рабочего колеса 125 мм.
Давление на входе в насос с торцовым уплотнением до 6,0 кгс/см² (с сальниковым до 3,5 кгс/см²) по ГОСТ 22247.
ДКЗ (допускаемый кавитационный запас) - 3,8 м.
КПД - 65%.

Насос КМ 65-50-125/2-5 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

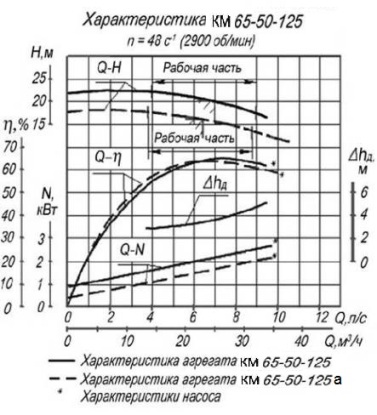

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.

Рис.1 Напорные характеристики насоса КМ 65-50-125

Рис.2 Габаритные и присоединительные размеры электронасосов
