Технические характеристики насоса К 80-50-200 |
|
Технические характеристики насосов консольных К 80-50-200, предназначенных для перекачивания чистой воды технического назначения в промышленных и городских системах водоснабжения.
Консольные насосы типа К по своей конструкции - стационарные с односторонним осевым подводом перекачиваемой воды к центробежному рабочему колесу.
Насос К 80-50-200 в агрегате комплектуется электроприводом, в качестве которого выступает 3-фазный асинхронный электродвигатель с короткозамкнутым ротором.
Типоразмер привода - электродвигатель АИР160S2 - 15 квт (насос базового исполнения), АИР132М2 - 11 квт (исполнение с обточкой "а").
Агрегаты К 80-50-200 не предназначены для работы во взрыво- и пожароопасных производствах.
Таблица 1 - технические характеристики насосов в стандартном исполнении и с обточкой рабочего колеса.
Рисунок 1 - напорные характеристики консольных центробежных насосов.
Рисунок 2 - габаритные и присоединительные размеры электронасосных агрегатов.
Технические характеристики насоса
Таблица 1
| Марка насоса |
Подача
м³/ч |
Напор
м |
Привод
квт/об/мин |
Привод
марка |
Масса
насоса/агрегата
кг |
| К 80-50-200 |
50 |
50 |
15x3000 |
АИР160S2У3 |
97/227 |
| К 80-50-200 "а" |
40 |
40 |
11x3000 |
АИР132М2У3 |
96/189 |
Патрубки насосов фланцевые.
Патрубок на входе Ду-80 мм, на выходе Ду-50 мм. Рабочего колесо диаметром 200 мм.
Давление на входе в насосы К 80-50-200 с сальниковым уплотнением до 3,5 кгс/см².
Допускаемый кавитационный запас (ДКЗ) - 3,5 м.
КПД - 65% (60% с обточкой "а").
Внешняя утечка воды через сальниковое уплотнение не более 2 л/час.
Насосы должны комплектоваться только сертифицированными двигателями, соответствующие требованиям ГОСТ.
Рис. 1. Габаритные и присоединительные размеры консольных агрегатов.

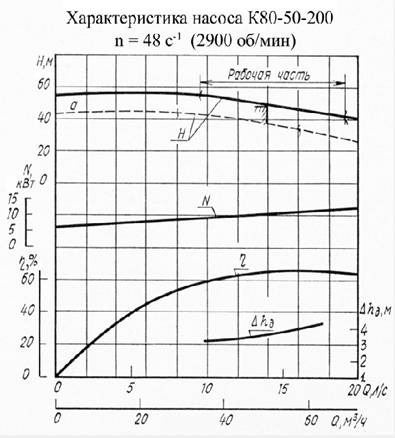

Рис. 2. Напорные характеристики насосов К 80-50-200 (3000 об/мин).
Рис.1 Чертеж и габаритные и присоединительные размеры К 80-50-200
|
Рис.2 Напорные характеристики насоса К 80-50-200
 |
|
