C января 2022 года Валдайский Механический Завод прекращает производство насосов - К20/30, К8/18, СМ100-65-200/4(2).
- Для замены насосов типа "К" по параметрам используйте марки К50-32-125 и К65-50-160.
- Для замены насосов типа "СМ" по параметрам используйте марки СД100/40 и СД50/10

Характеристики насоса К 65-50-160

Насос К 65-50-160 Технические характеристики насосов консольных К 65-50-160, предназначенных для перекачивания чистой воды в промышленных и городских системах водоснабжения.
Конструктивно консольные насосы К - стационарные, с односторонним подводом воды к центробежному рабочему колесу.

В консольный насос К 65-50-160 монтируется трехфазный электрический привод, в качестве которого устанавливается асинхронный электродвигатель.
Тип привода в насосах - общепромышленные электродвигатели с короткозамкнутым ротором серии АИР100L2У3 - 5,5 квт.
Насосы не эксплуатируются во взрывоопасных помещениях и условиях.

В таблице 1 представлены технические характеристики насосов в базовом исполнении и обточкой колеса - "а".

На рисунке 1 представлены технические рабочие характеристики на консольные центробежные насосы К 65-50-160.
Рисунок 2 - габаритные и присоединительные размеры электронасосных агрегатов.

Технические характеристики насосов с торцовым уплотнением
Таблица 1
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 65-50-160 25 32 5,5x3000 АИР100L2У3 68/110
К 65-50-160 "а" 20 30 4,0x3000 АИР100S2У3 67/103

Насосы с фланцевыми патрубками:
Насос К 65-50-160: патрубок входной Ду-65 мм, патрубок напорный Ду-50 мм. Ру-10(16). Диаметр рабочего колеса 160 мм.
Давление на входе в насосы с сальником 3,5 кгс/см².
Допускаемый кавитационный запас (ДКЗ) - 3,8 м.
КПД - 60% (65% - обточка "а").

Насосы комплектуются сертифицированными двигателями, соответствующие требованиям ГОСТ.
Климатическое исполнение и категория размещения У3.

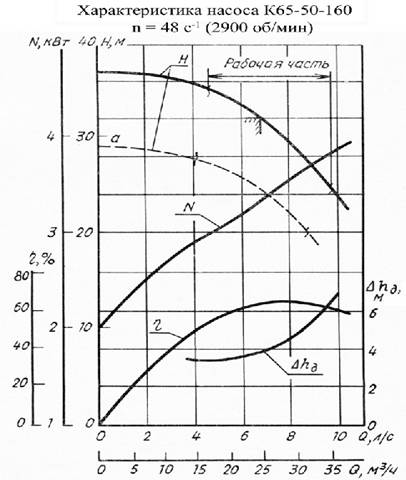

Рис. 1. Рабочие характеристики насосов К 65-50-160 (3000 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольных агрегатов.


Рис.1 Напорные характеристики насосов

Рис.2 Габаритные и присоединительные размеры электронасосов
