Технические характеристики насоса К 45/30 |
|
Технические характеристики консольных насосов К 45/30, используемых для перекачивания технической воды в общегородских и промышленных системах водоснабжения.
Конструктивно стационарные консольные насосы К - с односторонним подводом перекачиваемой воды к рабочему колесу.
В консольный насос К 45/30 устанавливается общепромышленный трехфазный электрический привод, в качестве которого служит асинхронный электродвигатель.
Тип привода в насосах - электродвигатели с короткозамкнутым ротором АИР112М2 - 7,5 квт (базовый насос), АИР100L2 - 5,5 квт (с обточкой "а").
Насосы не эксплуатируется во взрывоопасных помещениях и условиях.
В таблице 1 представлены технические характеристики насоса с сальниковым уплотнением.
На рисунке 1 представлены рабочие характеристики консольных центробежных насосов.
Рисунок 2 - габаритные и присоединительные размеры электронасосных агрегатов.
Технические характеристики насоса
Таблица 1
| Марка насоса |
Подача
м³/ч |
Напор
м |
Привод
квт/об/мин |
Привод
марка |
Масса
насоса/агрегата
кг |
| К 45/30 |
45 |
30 |
7,5x3000 |
АИР112М2 |
81/135 |
| К 45/30 "а" |
35 |
23 |
5,5x3000 |
АИР100L2 |
80/125 |
Патрубки насосов фланцевые.
Патрубок на входе Ду-80 мм, на выходе Ду-50 мм. Рабочего колесо диаметром 168 мм (с обточкой "а" 155 мм).
Давление на входе в насосы К 45/30 с сальниковым уплотнением до 3,5 кгс/см².
Допускаемый кавитационный запас (ДКЗ) - 4 м.
КПД - 69% (70% с обточкой "а").
Внешняя утечка воды через сальниковое уплотнение не более 2 л/час.
Насосы должны комплектоваться только сертифицированными двигателями, соответствующие требованиям ГОСТ.

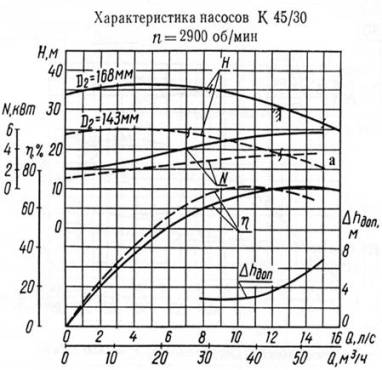

Рис. 1. Рабочие характеристики насосов К 45/30 (3000 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольных агрегатов.
Рис.1 Напорные характеристики насосов
 |
Рис.2 Чертеж и габаритные и присоединительные размеры К 45/30
|
|
