Характеристики насоса К 100-65-200 и К 100-80-160 |
|
Технические характеристики консольных насосов К 100-65-200, К 100-80-160, предназначенных для перекачивания чистой воды в промышленных и городских системах водоснабжения.
Конструктивно консольные насосы К - стационарные, с односторонним подводом воды к центробежному рабочему колесу.
В консольный насос К 100-65-200 и К 100-80-160 монтируется трехфазный электрический привод, в качестве которого устанавливается асинхронный электродвигатель.
Тип привода в насосах - общепромышленные электродвигатели с короткозамкнутым ротором серии АИР.
Насосы не эксплуатируются во взрывоопасных помещениях и условиях.
В таблице 1 представлены технические характеристики насосов с торцовым уплотнением в базовом исполнении и обточкой колеса - "а".
На рисунке 1 представлены технические рабочие характеристики на консольные насосы центробежные К 100-80-160 и К 100-65-200.
Рисунок 2 - габаритные и присоединительные размеры электронасосных агрегатов.
Технические характеристики насосов с торцовым уплотнением
Таблица 1
| Марка насоса |
Подача
м³/ч |
Напор
м |
Привод
квт/об/мин |
Привод
марка |
Масса
насоса/агрегата
кг |
К 100-80-160/2-5
К 100-80-160а/2-5 |
100
90 |
32
26 |
15,0x3000
11,0x3000 |
АИР160S2
АИР132М2 |
112/242
112/204 |
К 100-65-200/2-5
К 100-65-200а/2-5 |
100
90 |
50
40 |
30,0x3000
18,5x3000 |
АИР180М2
АИР160М2 |
131/316
131/275 |
Насосы с фланцевыми патрубками:
Насос К 100-80-160/2-5: патрубок входной Ду-100 мм, патрубок напорный Ду-80 мм. Диаметр рабочего колеса 160 мм.
Насос К 100-65-200/2-5: входной патрубок Ду 100 мм, выходной патрубок Ду-65 мм, рабочее колесо 200 мм.
Давление на входе в насосы с торцовым уплотнением 6,0 кгс/см² (с сальниковым 3,5 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 4,5 м.
КПД - 73%.
Насосы должны комплектоваться только сертифицированными двигателями, соответствующие требованиям ГОСТ.

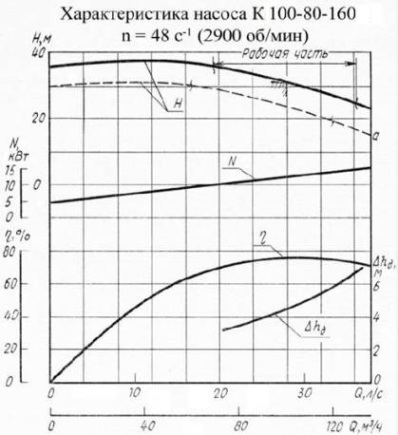

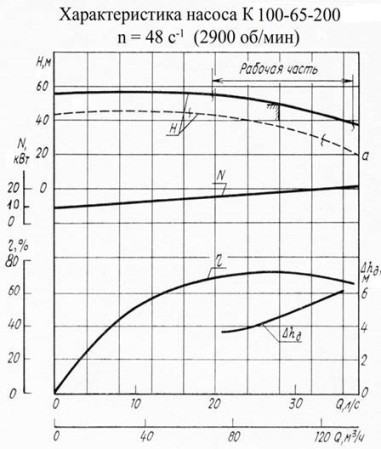

Рис. 1. Рабочие характеристики насосов К 100-80-160/2-5 и К 100-65-200/2-5 (3000 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольных агрегатов.
Рис.1 Напорные характеристики насосов
 |
Рис.2 Габаритные и присоединительные размеры электронасосов
|
|
