Технические характеристики насоса АХ 50-32-160

Характеристики технические насоса АХ 50-32-160.
Химический насос АХ 50-32-160 применяется при перекачке химически агрессивных, а также нейтральных жидких сред, содержащих абразивных включения.

Технические характеристики насоса АХ50-32-160
Вид насоса Подача
м³/ч
Напор
м
Об/мин ДКЗ, м
не выше
Мощность
кВт
АХ 50-32-160 12,5 32 2900 3,5 2,6
АХ50-32-160а 11,5 25 2900 3,5 1,96
АХ50-32-160б 10 20 2900 3,5 1,36
Двигатели для привода насоса АХ50-32-160
Марка
насоса
Плотность среды, т/м³
до 1,3 от 1,3 до 1,85
Марка Мощность, кВт Марка Мощность, кВт
АХ 50-32-160 АДМ 100L2,
АИМ 100L2
5,5 АИР 112М2,
АИМ 112М2
7,5
АХ50-32-160а АДМ 100S2 4 АДМ 100L2 5,5
АИМ 100S2 4 АИМ 100L2, 5.5
АХ50-32-160б АДМ 90 L2 3 АДМ 100S2 4
АИМ 90L2 3 АИМ 100S2 4

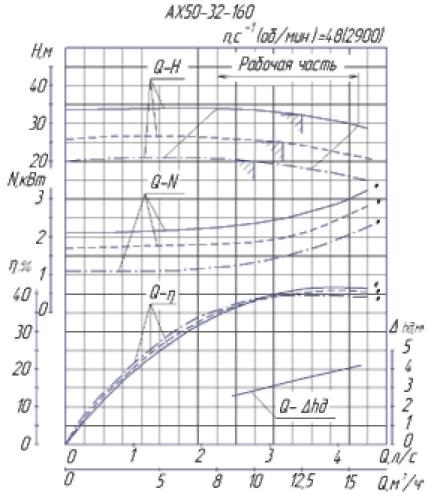

Рис 1. - напорные характеристики, Рис 2. исполнение муфты
Рис. 1

открыть оригинал

сплошная линия - АХ 50-32-160,
штриховая линия - АХ50-32-160а,
штрихпунктирная линия - АХ50-32-160б

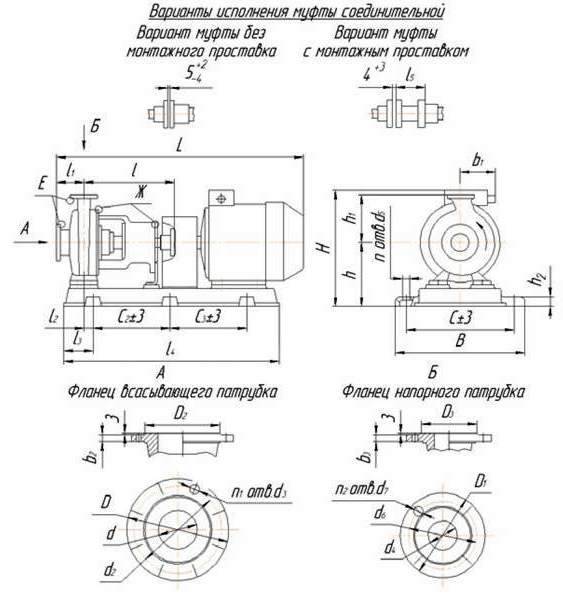

Габаритно-присоединительные размеры насоса АХ50-32-160
Для просмотра габаритно-присоединительных размеров
нажмите спойлер


Агрегат Типоразмер двигателя В b1 C C2 H h h1 h2 L l l1 l2 l3 l4 l5 n d5 Ру МПа
АХ 50-32-160
1АХ50-32-160
АИРМ 112М2 425 (400) 170 345 600 365 202 160 40 (8) 980 970* 385* 404 80 38 (44) 150 (115) 977 (885) 885* 80 4 24 1,6
АИМ 112М2 495 1045 970*
АДМ 100L2 418 (400) 170 170 170 339(349) 192 (202) 35 (8) 936 860* 44 130 (115) 885 (860) 860*
АИМ 100L2 467(477) 996 920*
АДМ 100S2 339(349) 907 830*
АИМ 100S2 467(477) 971 895*
АДМ 90L2 317(327) 884 790*
АИМ 90L2 447(457) 941 865*
Всасывающий и напорный патрубки насоса АХ50-32-160
Вид насоса Всасывающий Напорный
Д Д2 d d2 d3 n1 b2 Д1 Д3 d4 d6 d7 n2 b3
АХ 50-32-160 160 102 50 125 18 4 15 135 78 32 100 18 4 13
