Технические характеристики насосов 1Д800-56
|
|
Технические характеристики насосов горизонтальных 1Д800-56.
В таблице 1 представлен насос 1Д800-56 и технические характеристики насосного агрегата на его основе (марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса и агрегата).
Насос 1Д относится к изделиям общего назначения вида I (восстанавливаемые) по ГОСТ 27.003-90.
Насос 1Д800-56 в агрегате комплектуется электроприводом.
В качестве привода насоса - асинхронный электродвигатель общепромышленного исполнения.
Тип привода в базовом электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 200 квт (АИР315М4).
Насос (агрегат) не предназначен для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание 1Д800-56
- напряжение: 380 / 660В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| 1Д800-56 (р.к. 430 мм) |
800 |
56 |
200 (АИР315М4) |
1450 |
560/1970 |
| 1Д800-56а (р.к. 397 мм) |
740 |
48 |
132 (АИР280М4) |
1450 |
560/1485 |
| 1Д800-56б (р.к. 371 мм) |
700 |
40 |
110 (АИР280S4) |
1450 |
560/1355 |
Давление на входе в горизонтальный насос до 0,3 МПа (3,0 кгс/см²).
Максимальная мощность, потребляемая насосом базовым - 150 квт, с обточкой "а" - 120 квт, с обточкой "б" - 103 квт.
Патрубки: всасывающий Ду-300 мм, Ру-6, напорный Ду-200 мм, Ру-10.
Уровень звука на расстоянии 1 м от агрегата - 99 дБА.
ДКЗ насоса 1Д800-56 до 5,0 м.
КПД насоса - 84%.
Материал проточной части - чугун.
Уплотнение вала насоса - двойное сальниковое с подачей затворной жидкости. Расход затворной жидкости - 0,03 м³/час.
Утечка через сальниковое уплотнение 0,2-7 л/час.
Горизонтальные центробежные насосы типа 1Д производятся в климатическом исполнении УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Габаритные размеры агрегата (АИР315М4 - 200 квт): 2595x880x1115 мм.

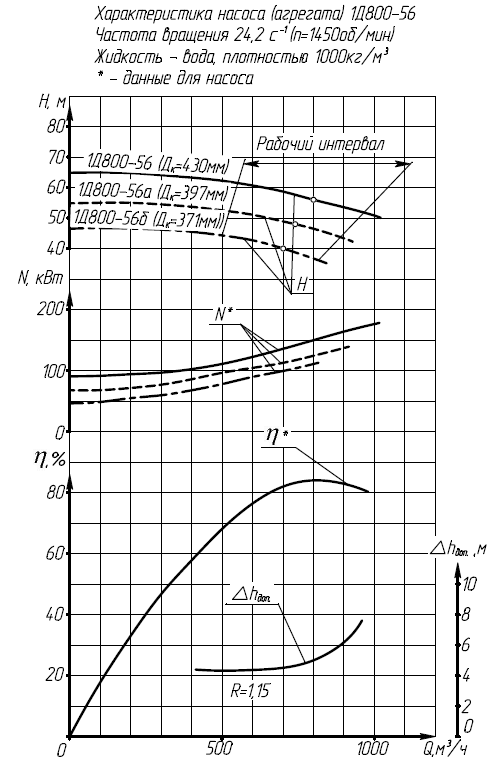

Рис. 1 Рабочие характеристики горизонтального насоса 1Д800-56.
Рис. 2 Габаритный чертеж насосов.

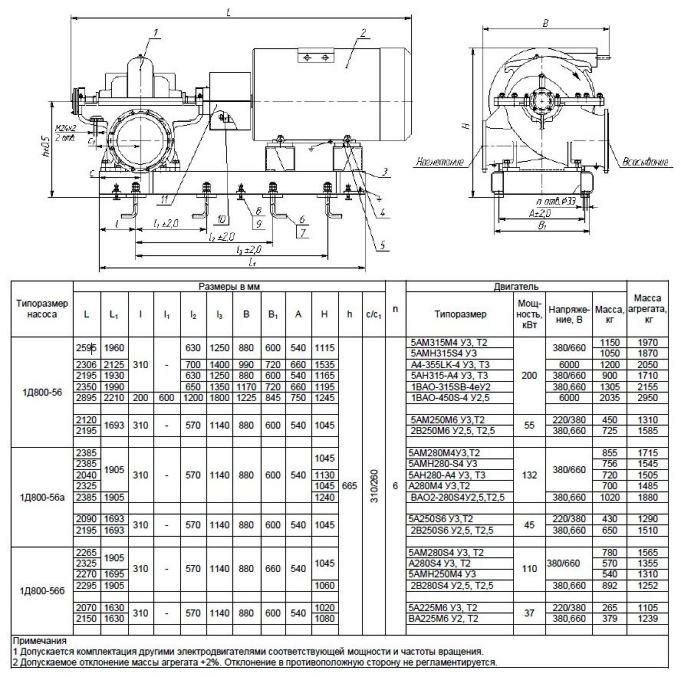

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.
Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж насоса
 |
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата 1Д800-56
 |
|
