Технические характеристики насосов 1Д630-125
|
|
Технические характеристики насосов горизонтальных 1Д630-125.
В таблице 1 представлены технические характеристики насоса 1Д630-125 и насосного агрегата на его основе (марка, подача, напор, асинхронный электродвигатель (мощность, количество оборотов), масса насоса, агрегата).
Описываемый насос 1Д относится по ГОСТ 27.003-90 к изделиям общего назначения вида I (восстанавливаемые).
В насосном агрегате насос 1Д630-125 комплектуется электрическим приводом.
Привод - общепромышленного исполнения асинхронный электродвигатель.
Тип привода насоса базового исполнения - общепромышленный 3-х фазный крупногабаритный асинхронный двигатель мощностью 400 квт (А4-400ХК-4М-У3).
Насос (агрегат) не предназначен для перекачивания горючих, легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание 1Д630-125
- напряжение: 380В / 660В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| 1Д630-125 (р.к. 590 мм) |
630 |
125 |
400 (А4-400ХК-4) |
1450 |
797/3095 |
| 1Д630-125а (р.к. 536 мм) |
550 |
101 |
315(ДАВ-315-4) |
1450 |
797/2570 |
| 1Д630-125б (р.к. 491 мм) |
500 |
82 |
250 (ДАВ-250-4) |
1450 |
797/2570 |
Давление на входе в насос до 0,3 МПа (3,0 кгс/см²).
Максимальная мощность, потребляемая базовым насосом - 320 квт.
Патрубки: всасывающий Ду-250 мм, Ру-6, напорный Ду-150 мм, Ру-16.
Уровень звука на расстоянии 1 м от агрегата - 99 дБА.
ДКЗ насоса 1Д630-125 до 5,5 м.
КПД насоса -75%.
Материал проточной части - чугун.
Уплотнение вала насоса - двойное сальниковое с подачей затворной жидкости.
Утечка через сальник - 0,2-07 л/час.
Горизонтальные насосы Д, 1Д выпускаются в климатическом исполнении УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Габаритные размеры агрегата (А4-400-ХК-4, 400 квт): 2705x1320x1650 мм.

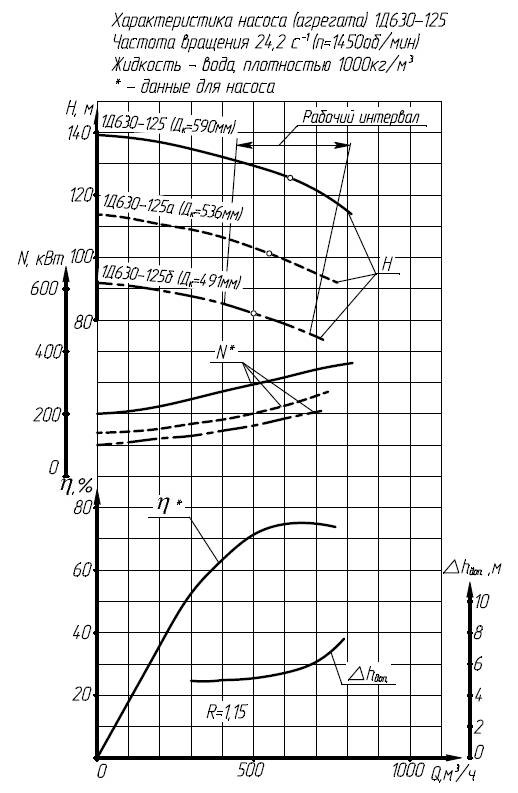

Рис. 1 Рабочие характеристики горизонтального насоса 1Д630-125.
Рис. 2 Габаритный чертеж насосов.

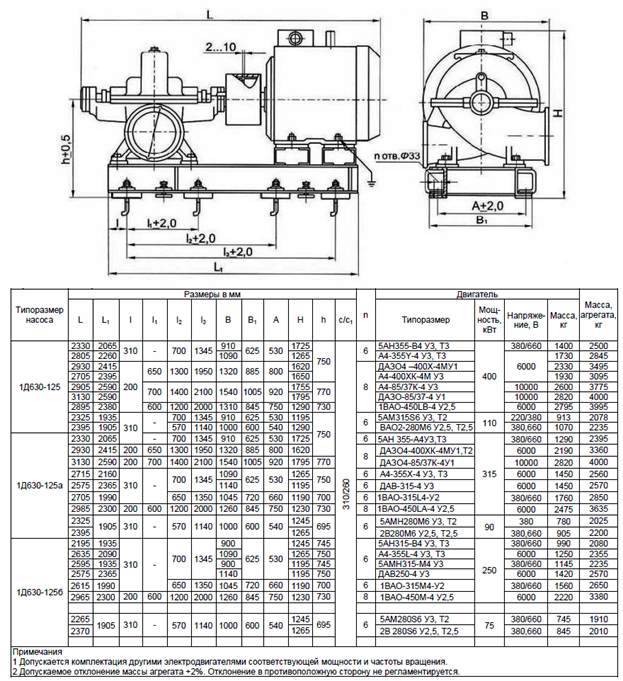

Рис.3 Габаритно-присоединительные размеры агрегата.
Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж насоса
 |
Рис.3 Габаритно-присоединительные размеры агрегата 1Д630-125
 |
|
