C января 2022 года Валдайский Механический Завод прекращает производство насосов - К20/30, К8/18, СМ100-65-200/4(2).
- Для замены насосов типа "К" по параметрам используйте марки К50-32-125 и К65-50-160.
- Для замены насосов типа "СМ" по параметрам используйте марки СД100/40 и СД50/10

Технические характеристики насосов 1Д250-125

Насос 1Д250-125 Технические характеристики насосов горизонтальных 1Д250-125.
В таблице 1 представлен насос 1Д250-125 и технические характеристики насосного агрегата на его основе (марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса и агрегата).

Указанный насос 1Д относится к изделиям общего назначения вида I (восстанавливаемые) по ГОСТ 27.003-90.

Насос 1Д250-125 в агрегате комплектуется электроприводом.
В качестве привода насоса - асинхронный электродвигатель общепромышленного исполнения.
Тип привода в базовом электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 160 квт (АИР315S2).
Насос (агрегат) не предназначен для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.

Электропитание 1Д250-125
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Напор
м
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
1Д250-125 250 125 160 2900 165/1225
1Д250-125а 240 110 132 2900 165/943

Давление на входе в насос до 0,3 МПа (3,0 кгс/см²).
Максимальная мощность, потребляемая насосом - 131 квт (базовый).
Фланцевые патрубки: всасывающий Ду-150 мм, Ру-6, напорный Ду-100 мм, Ру-16.
Уровень звука на расстоянии 1 м от агрегата - 95 дБА.
ДКЗ насоса 1Д250-125 до 6 м.
КПД насоса (агрегата) - 76%.
Материал проточной части - чугун.
Уплотнение вала насоса - двойное сальниковое с подачей затворной жидкости.
Горизонтальные насосы типа 1Д производятся в климатическом исполнении УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Габаритные размеры агрегата (АИР315S2 - 160 квт): 1972x590x880 мм.

Рис. 1 Рабочие характеристики горизонтального насоса 1Д250-125.
Рис. 2 Габаритный чертеж насосов.
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.

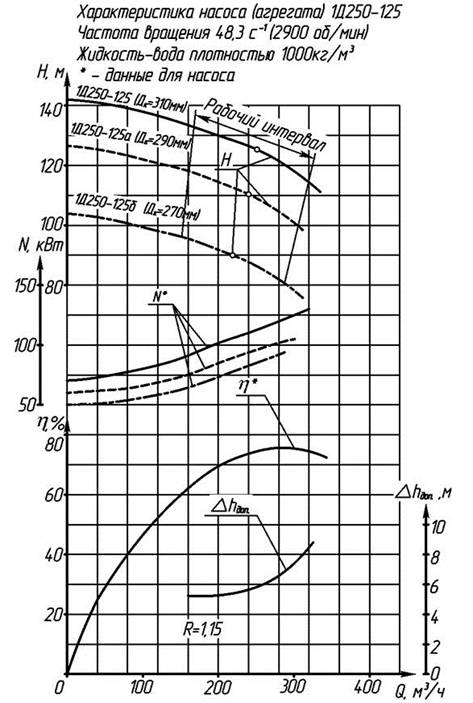

Рис.1 Рабочие характеристики

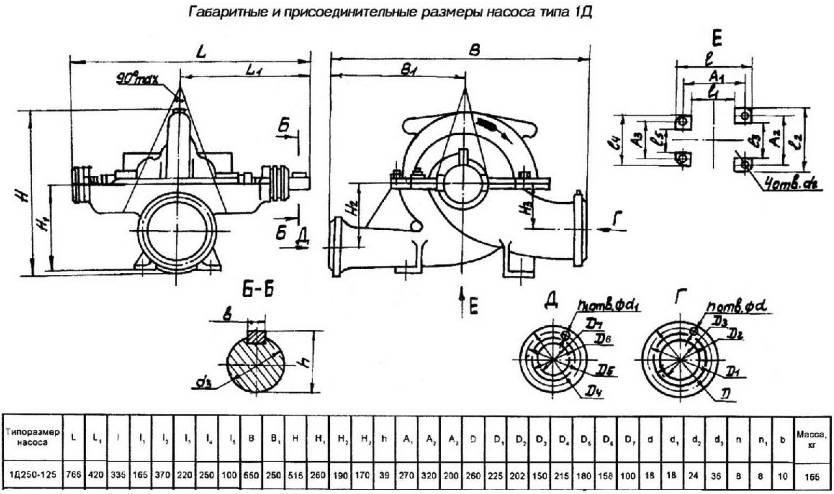

Рис.2 Габаритный чертеж насоса

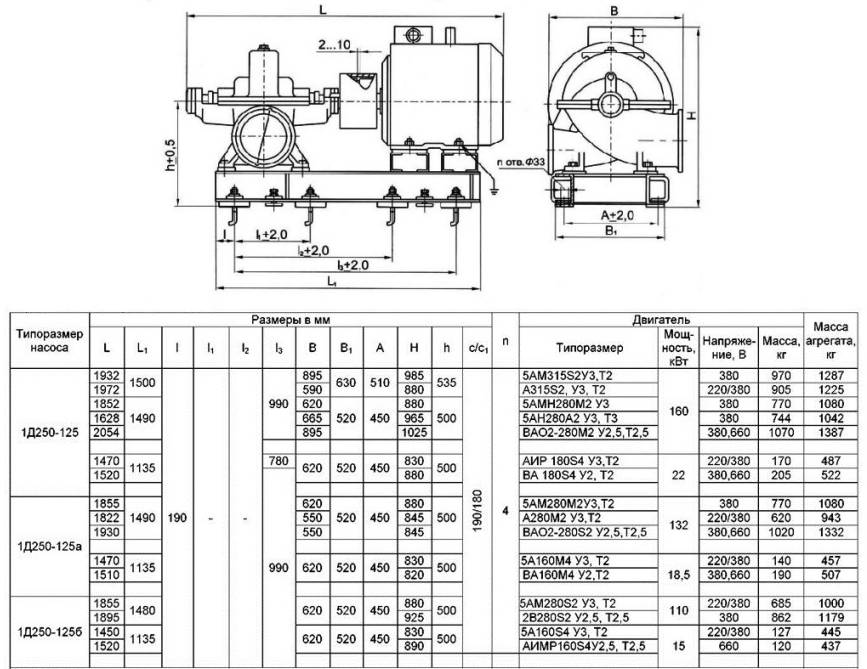

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата 1Д250-125
