Технические характеристики насосов 1Д1600-90
|
|
Технические характеристики насосов горизонтальных 1Д1600-90.
В таблице 1 представлен насос 1Д1600-90 и технические характеристики насосного агрегата на его основе (марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса и агрегата).
Насос 1Д относится к изделиям общего назначения вида I (восстанавливаемые) по ГОСТ 27.003-90.
Насосы 1Д1600-90 в агрегатах комплектуются электроприводами.
В качестве привода насосов - асинхронные электродвигатели общепромышленного исполнения.
Тип привода в базовом электронасосе - крупногабаритный трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 630 квт (ДАЗО4-450ХК-4М).
Насосы (агрегаты) не предназначены для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание 1Д1600-90
- напряжение: 380 / 660 / 6000 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| 1Д1600-90 (р.к. 540 мм) |
1600 |
90 |
630 (ДАЗО4-450ХК-4) |
1450 |
1165/4830 |
| 1Д1600-90а (р.к. 495 мм) |
1450 |
75 |
400 (А4-400ХК-4) |
1450 |
1165/3525 |
| 1Д1600-90б (р.к. 458 мм) |
1300 |
63 |
315 (ДАЗО4-400ХК-4) |
1450 |
1165/3785 |
Давление на входе в горизонтальный насос до 0,3 МПа (3,0 кгс/см²).
Максимальная мощность, потребляемая насосом базовым - 450 квт, с обточкой "а" - 380 квт, с обточкой "б" - 290 квт.
Патрубки: всасывающий Ду-350 мм, Ру-6, напорный Ду-300 мм, Ру-16.
Уровень звука на расстоянии 1 м от агрегата - 99 дБА.
ДКЗ насоса 1Д1600-90 7,0 м.
КПД насоса - 86%.
Материал проточной части - чугун.
Уплотнение вала насоса - двойное сальниковое с подачей затворной жидкости. Расход затворной жидкости - 0,03 м³/час.
Утечка через сальниковое уплотнение 0,2-7 л/час.
Горизонтальные центробежные насосы типа 1Д производятся в климатическом исполнении УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Габаритные размеры агрегата (630 квт): 3255x1420x1835 мм.

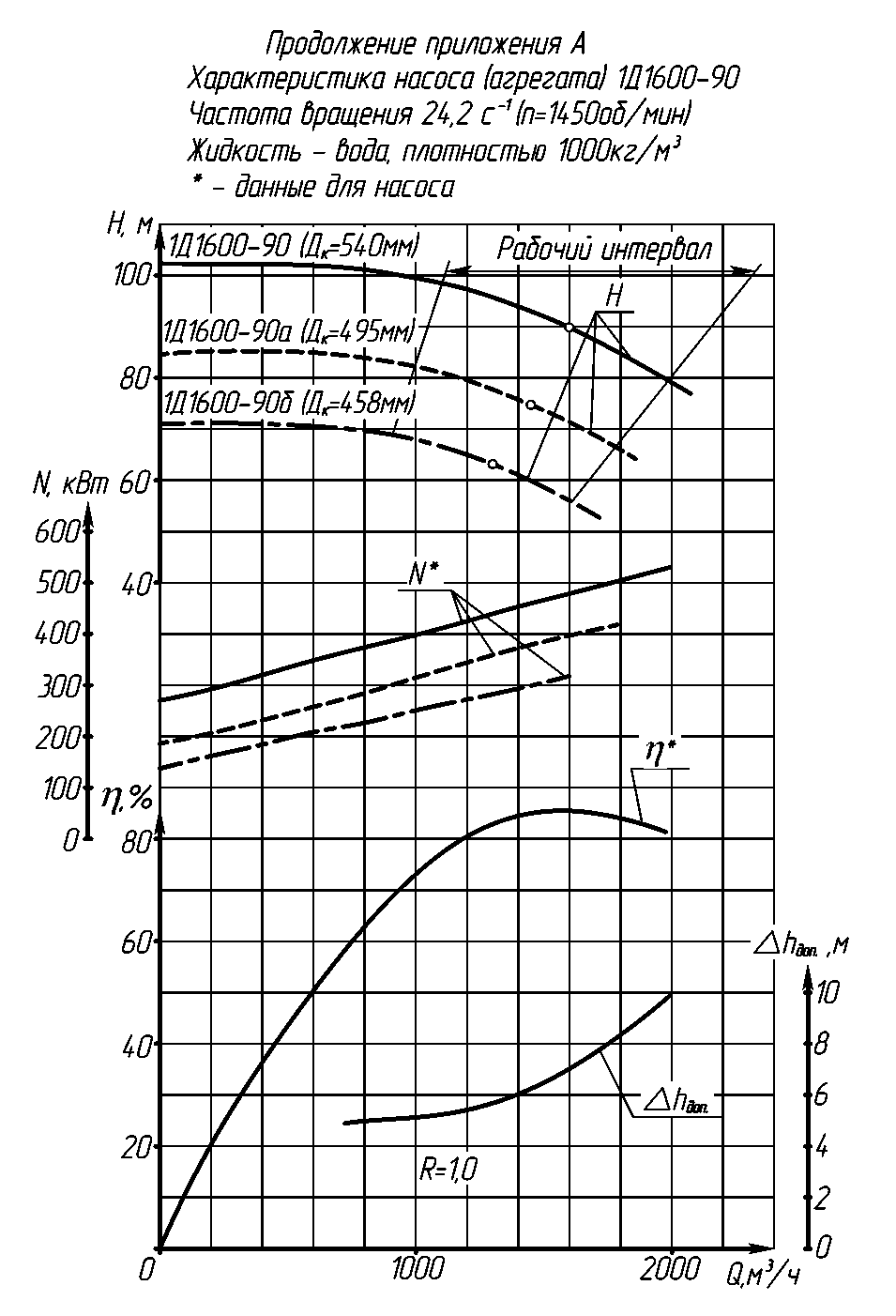

Рис. 1 Рабочие характеристики горизонтального насоса 1Д1600-90.
Рис. 2 Габаритный чертеж насосов.

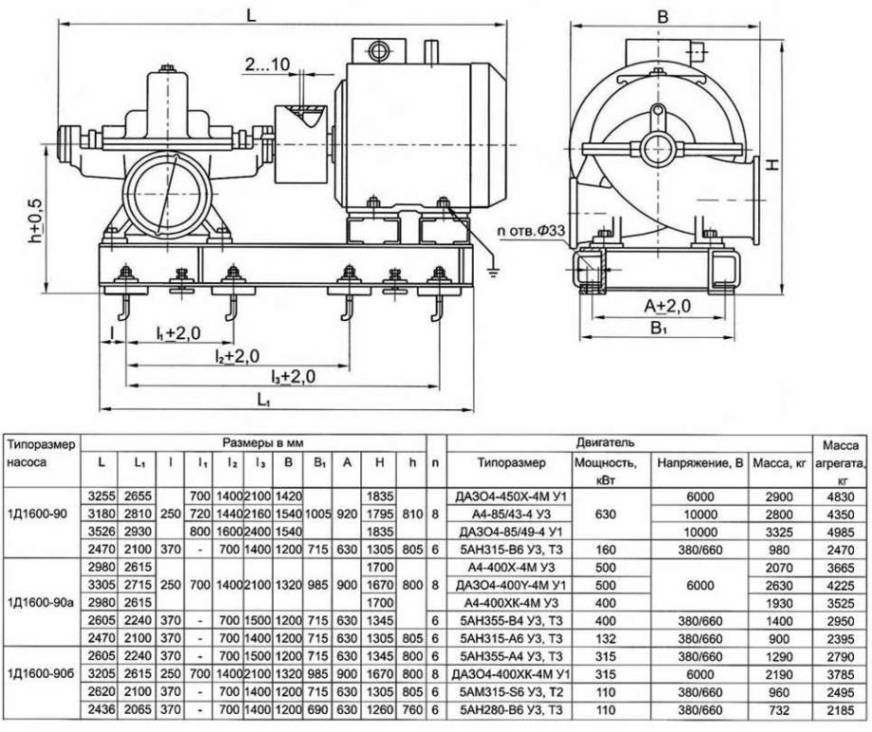

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.
