Технические характеристики насосов 1Д1250-63
|
|
Технические характеристики насосов горизонтальных 1Д1250-63.
В таблице 1 представлен насос 1Д1250-63 и технические характеристики насосного агрегата на его основе (марка, подача, напор, электродвигатель (мощность, количество оборотов), масса насоса).
Насос 1Д относится к изделиям общего назначения вида I (восстанавливаемые) по ГОСТ 27.003-90. Насос 1Д1250-63 в агрегате комплектуется электроприводом. В качестве привода насоса - асинхронный электродвигатель общепромышленного исполнения.
Тип привода в базовом электронасосе - трехфазный общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель мощностью 315 квт (АИР355М4).
Насос для воды типа 1Д не предназначен для перекачки агрессивных, горючих и легковоспламеняющихся жидкостей, для работы во взрывоопасных условиях.
Электропитание 1Д1250-63
- напряжение: 380 / 660 / 6000 В; - ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
Марка насоса |
Подача м³/ч |
Напор м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса кг |
1Д1250-63 (р.к. 455 мм) |
1250 |
63 |
315 (АИР355М4) |
1450 |
800 |
1Д1250-63а (р.к. 418 мм) |
1100 |
52,5 |
205 (АИР355S4) |
1450 |
1Д1250-63б (р.к. 390 мм) |
1050 |
44 |
200 (АИР315М4) |
1450 |
Давление на входе в центробежный насос до 0,3 МПа (3,0 кгс/см²).
Максимальная мощность, потребляемая насосом базовым - 270 квт, с обточкой "а" - 200 квт, с обточкой "б" - 160 квт.
Патрубки: всасывающий Ду-350 мм, Ру-6, напорный Ду-250 мм, Ру-10.
Уровень звука на расстоянии 1 м от агрегата - 95 дБА.
ДКЗ насоса 1Д1250-63 до 5,5 м.
КПД насоса - 86%.
Материал проточной части - чугун.
Уплотнение вала насоса - двойное сальниковое с подачей затворной жидкости. Расход затворной жидкости - 0,03 м³/час.
Утечка через сальниковое уплотнение 0,2-7 л/час.
Горизонтальные насосы типа 1Д производятся в климатическом исполнении УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Габаритные размеры агрегата (315 квт): 2670x1050x1175 мм.

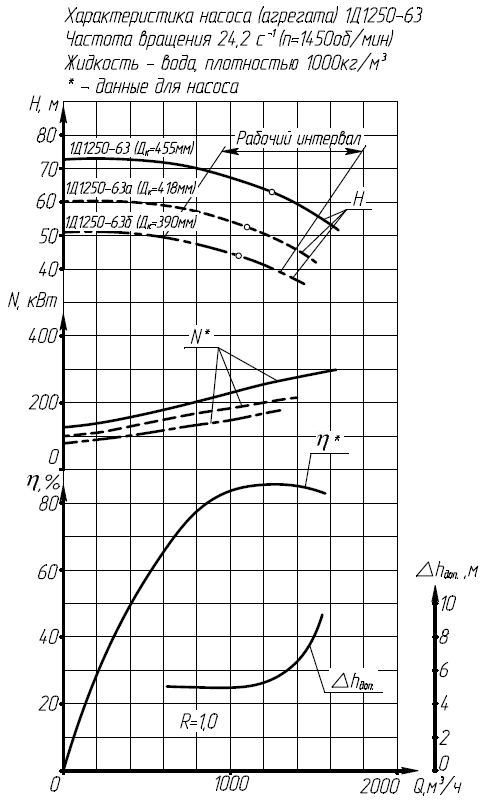

Рис. 1 Рабочие характеристики горизонтального насоса 1Д1250-63.
Рис. 2 Габаритный чертеж насосов.

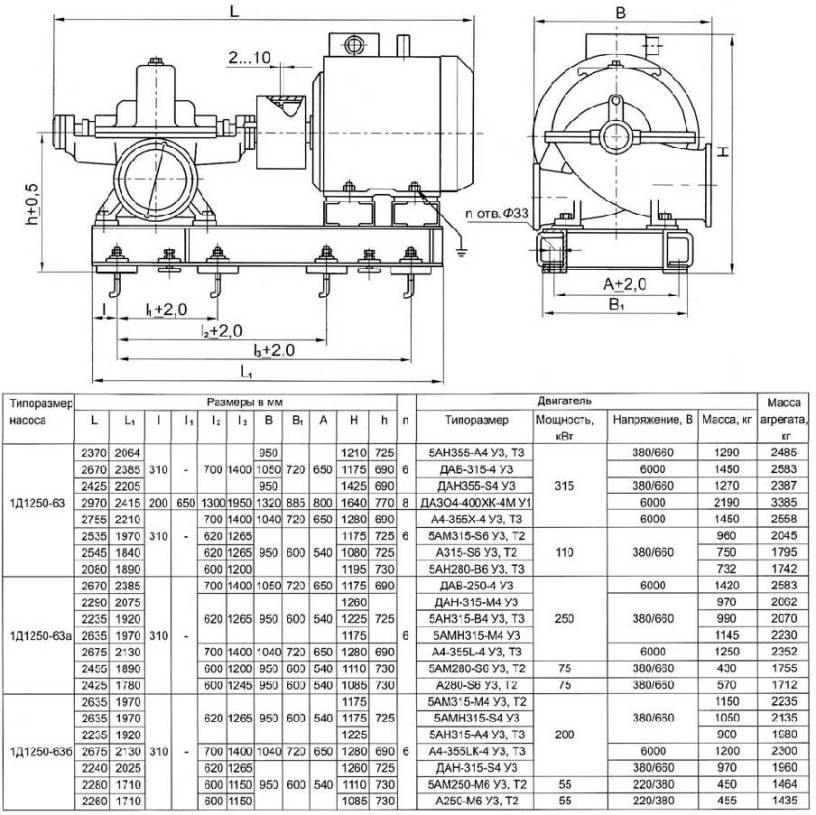

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.
Рис.1 Рабочие характеристики
|
Рис.2 Габаритный чертеж насоса
|
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата 1Д1250-63
|
|
