Технические характеристики насосов 1Д1250-125

Насос 1Д1250-125 Технические характеристики насосов горизонтальных 1Д1250-125.
В таблице 1 - насос 1Д1250-125, технические характеристики насосного агрегата (марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса и агрегата).

Насос 1Д относится к восстанавливаемым изделиям общего назначения вида I по ГОСТ 27.003-90.

Насос 1Д1250-125 в агрегате комплектуется электроприводом.
В качестве привода насоса - асинхронный электродвигатель крупногабаритный общепромышленного исполнения.
Тип привода в базовом электронасосе - трехфазный общепромышленный асинхронный двигатель мощностью 630 квт (ДАЗО-450Х4).
Насос (агрегат) не предназначен для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.

Электропитание 1Д1250-125
- напряжение: 6000 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Напор
м
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
1Д1250-125 (р.к. 615 мм) 1250 125 630 (ДАЗО-450Н4) 1450 1515/4830
1Д1250-125а (р.к. 568 мм) 1150 102 500 (А4-400Х-4М) 1450 1515/4015
1Д1250-125б (р.к. 526 мм) 1030 87 400 (А4-400Хк-4) 1450 1515/3875

Давление на входе в горизонтальный насос до 0,3 МПа (3,0 кгс/см²).
Максимальная мощность, потребляемая базовым насосом - 560 квт, с обточкой "а" - 410 квт, с обточкой "б" - 340 квт.
Патрубки насоса: всасывающий Ду-350 мм, Ру-6, напорный Ду-200 мм, Ру-16.
Уровень звука на расстоянии 1 м от агрегата - 99 дБА.
ДКЗ насоса 1Д1250-125 до 5,5 м.
КПД насоса - 82%.
Материал проточной части - чугун.
Уплотнение вала насоса - двойное сальниковое с подачей затворной жидкости. Расход затворной жидкости - 0,03 м³/час.
Утечка через сальниковое уплотнение 0,5-10 л/час.
Горизонтальные центробежные насосы типа 1Д производятся в климатическом исполнении УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Габаритные размеры агрегата (630 квт): 3255x1420x1835 мм.

Рис. 1 Рабочие характеристики горизонтального насоса 1Д1250-125.
Рис. 2 Габаритный чертеж насосов.
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.

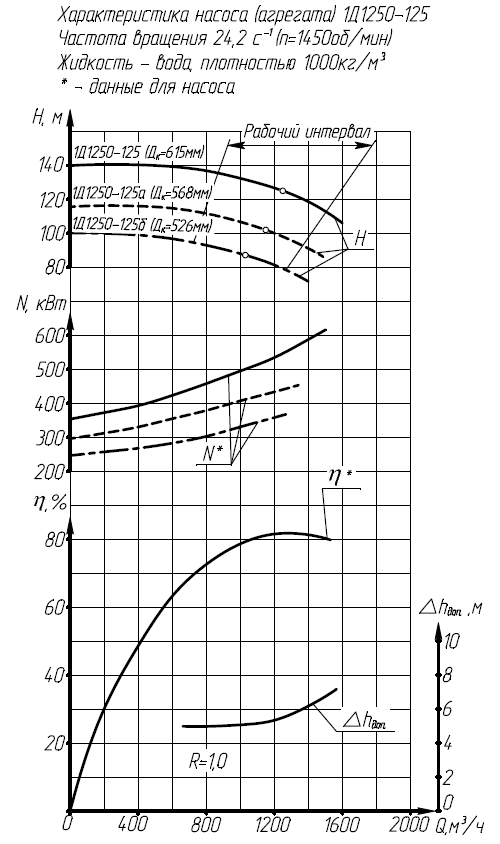

Рис.1 Рабочие характеристики

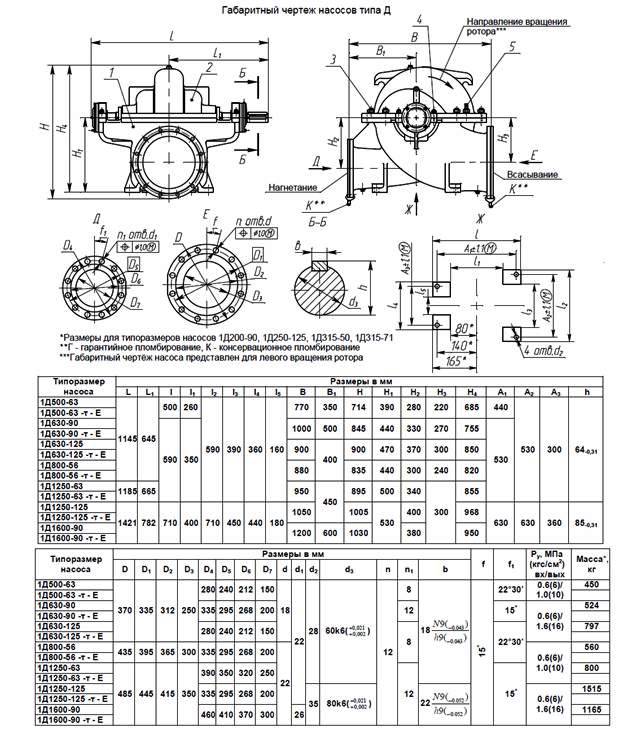

Рис.2 Габаритный чертеж насоса

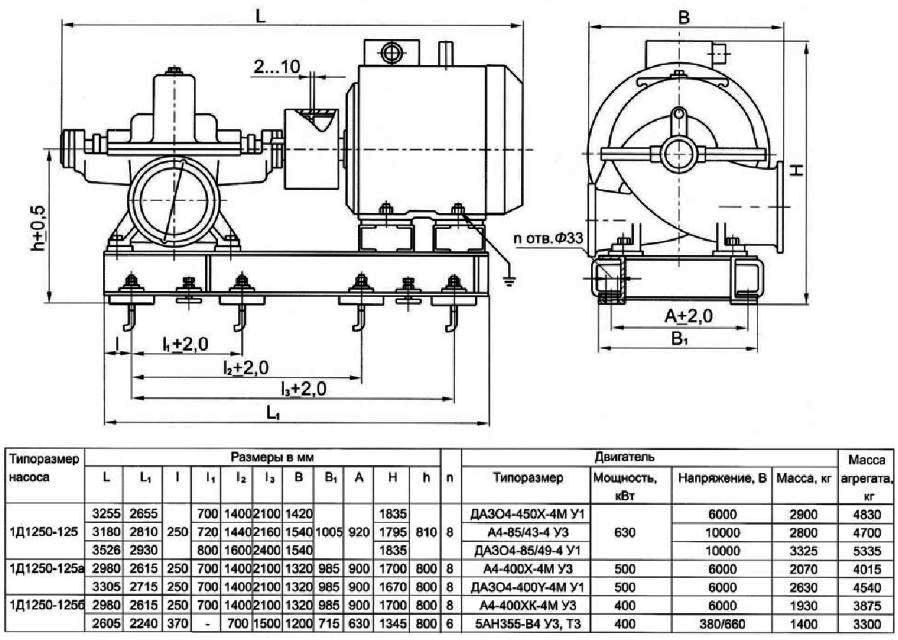

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата 1Д1250-125
