Технические характеристики ЭЦВ 6-10-110
|
|
Погружные насосы ЭЦВ 6-10-110, характеристика насосов в стандартном исполнении.

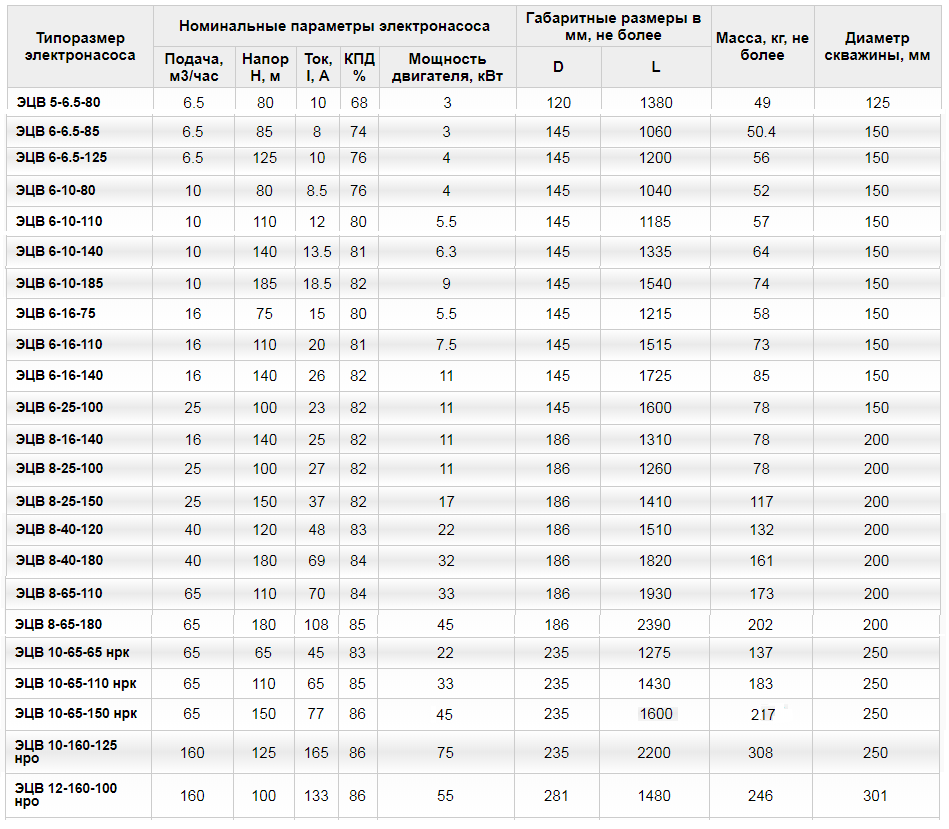

В таблицах: марка насоса, его подача и напор, комплектуемый электродвигатель агрегата, мощность электродвигателя в квт, его марка и масса агрегата, модель электродвигателя, габаритные и присоединительные размеры.
Ток - 12А. КПД-80%. Диаметр скважины - 150 мм.
Марка насоса |
Подача
м³/ час |
Напор
м |
Двигат.
квт |
Масса агрегата
кг |
ЭЦВ 6-10-110 |
10 |
110 |
5,5 |
57 |
Марка |
Двигатель |
Габаритно- присоединительные размеры (мм) |
Модель |
D |
L |
ЭЦВ 6-10-110 |
ПЭДВ |
145 |
1185 |
Рис.1 Габаритный чертеж насоса
|
Рис.2 Габаритные и присоединительные размеры
|

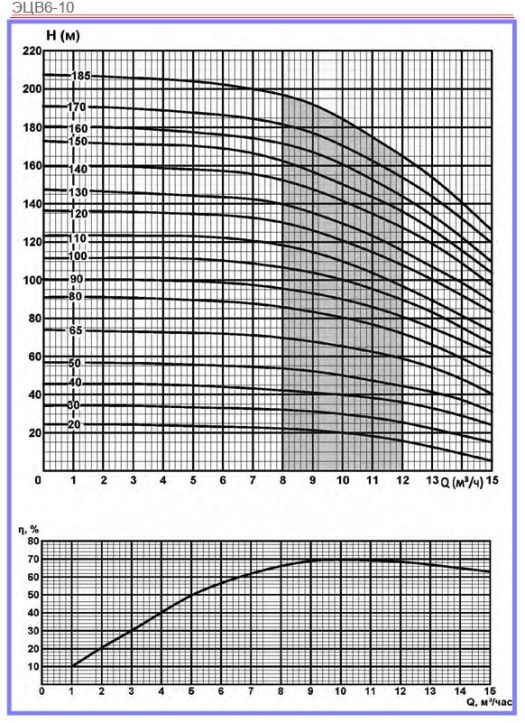

Рис.3 Рабочие характеристики насоса
|
|
