Технические характеристики насоса Ш 3.2-25-1.6/16
|
|
Технические характеристики насосов шестеренных Ш 3.2-25-1.6/16.
В таблице 1 приведены технические характеристики насоса Ш 3.2-25-1.6/16 и электронасоса - марка насоса, подача, давление, электродвигатель (мощность, марка и количество оборотов), масса насоса/агрегата.
Насос НМШ относится к объемному насосному оборудованию с рабочим механизмом из шестерен с прямыми зубьями.
Насос Ш 3.2-25-1.6/16 в насосном агрегате оснащается электроприводом.
В качестве привода - асинхронный электродвигатель общепромышленного/взрывозащищенного исполнения.
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 1,5 и 2,2 квт.
Насос (агрегат) типа НМШ может использоваться для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей или для работы во взрывоопасных помещениях и производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.
Электропитание Ш 3.2-25-1.6/16
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Давление
кгс/см² |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| Ш 3.2-25-1.6/16 (Б) |
1,6 |
16 |
1,5 (АИР80В4)
2,2 (АИР90L4) |
980 |
17,5 /до 100
|
Мощность насоса в электроагрегате не более 1,16 квт.
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
Давление полного перепуска до 2,4 МПа (24 кгс/см²).
КПД - 60% (насоса в агрегате).
Патрубки насоса Ш 3.2-25-1.6/16 фланцевые:
- на входе Ду-32 мм, Ру-6, на выходе Ду-20 мм.
Уплотнение насоса двойное торцовое или мягкий сальник. Внешняя утечка через сальник не более 60 см³/час, через торцовое до 10 см³/час.
В насос Ш 3.2-25-1.6/16 может встраиваться частотный преобразователь переменного тока.

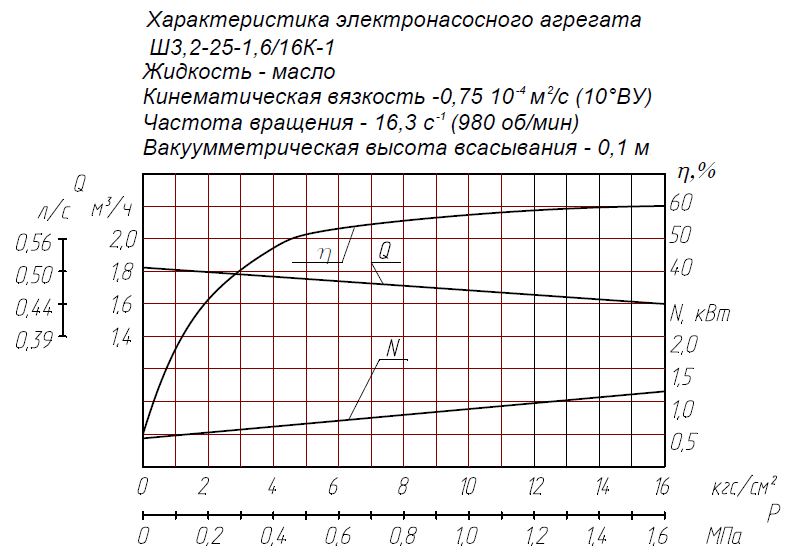

Рис.1 Рабочие характеристики
 |

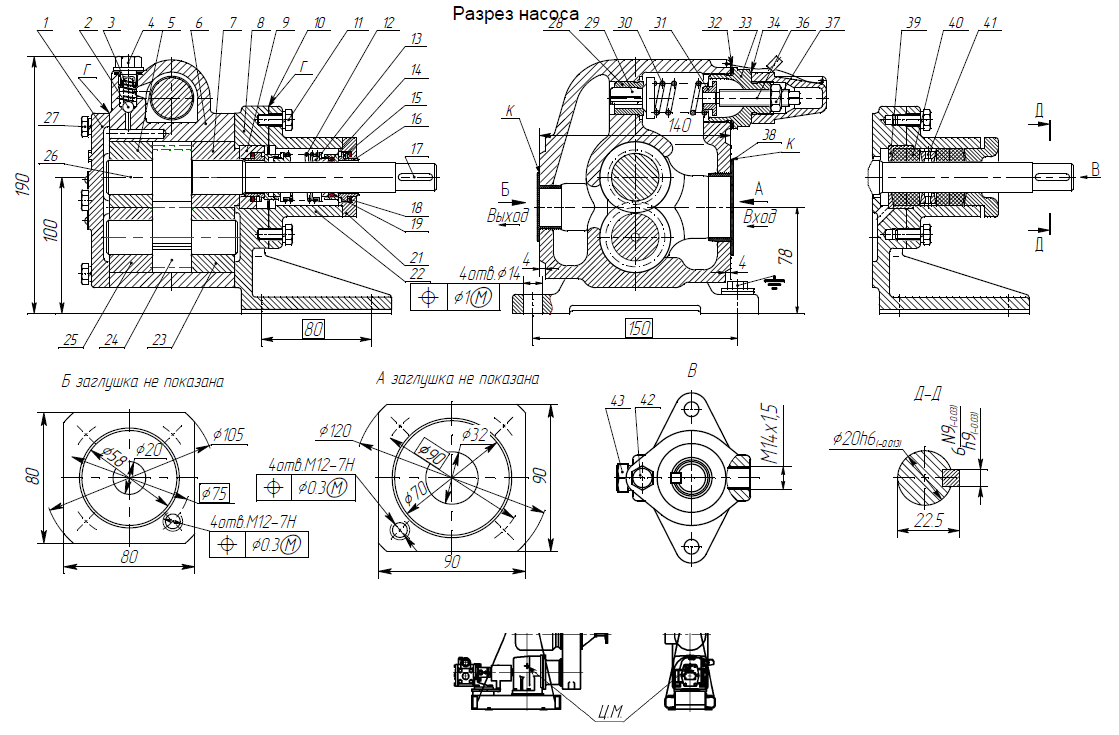

Рис.2 Разрез и габаритный чертеж насоса
 |

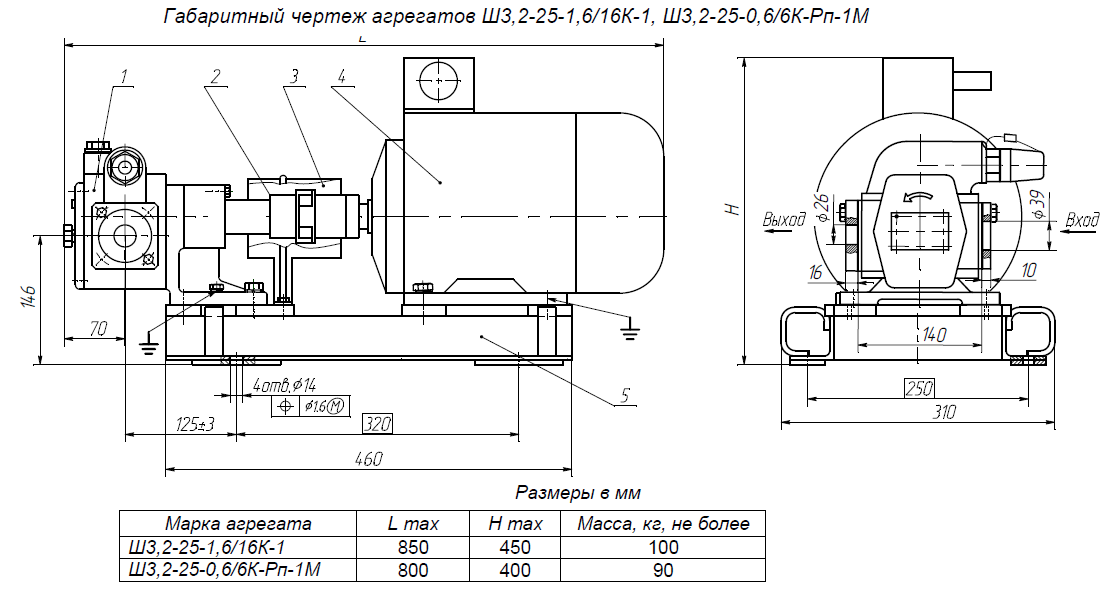

Рис.3 Габаритный чертеж агрегата Ш 3.2-25-1.6/16
 |
|
