Технические характеристики насоса НМШГ 8-25-6.3/10

Насос НМШГ 8-25-6.3/10 Технические характеристики насосов шестеренных НМШГ 8-25-6.3/10.
В таблице 1 приведены технические характеристики насоса НМШГ 8-25-6.3/10 и его электронасоса - марка насоса, подача, давление, электродвигатель (мощность, марка и количество оборотов), масса насоса/агрегата.

Насос НМШ относится к насосному оборудованию объемного типа с обогревом (охлаждением) корпуса, у которого рабочий механизм состоит из прямозубых стальных шестерен.

Насос НМШГ 8-25-6.3/10 в насосном агрегате оснащается электроприводом.
В качестве привода - асинхронный электродвигатель общепромышленного/взрывозащищенного исполнения.
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 4 квт.

Насос (агрегат) типа НМШ может использоваться для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей или для работы во взрывоопасных помещениях и производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.

Электропитание НМШГ 8-25-6.3/10
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Давление
кгс/см²
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
НМШГ 8-25-6.3/10 6,3 10 4 (АИР100L4) 1450 26/75(110 взр.)

Мощность насоса в электроагрегате не более 2,5 квт.
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
Давление в камере обогрева до 0,125 МПа (1,25 кгс/см²).
КПД - 75% (насоса в агрегате).
Патрубки насоса НМШГ 8-25-6.3/10 фланцевые:
- входящий ДУ-50, Ру-6 и напорный Ду-32 мм, Ру-10(16).

Уплотнение насоса торцовое. Внешняя утечка через уплотнение до 0,01 л/час.
По заказу в насос НМШГ 8-25-6.3/10 с двигателем 4,0 квт может встраиваться частотный преобразователь переменного тока.

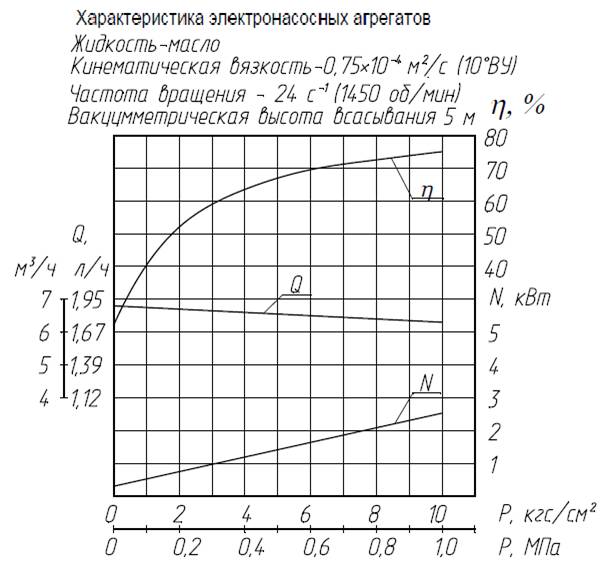

Рис.1 Рабочие характеристики
Рис.2 Габаритный чертеж насоса

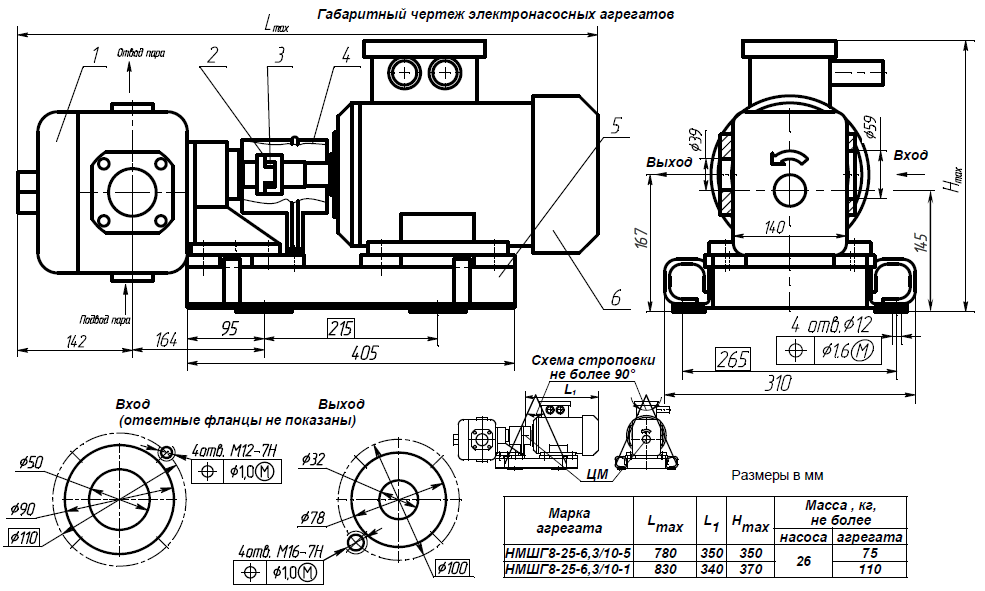

Рис.3 Габаритный чертеж агрегата НМШГ 8-25-6.3/10
