Технические характеристики насоса НМШГ 20-25-14/10

Насос НМШГ 20-25-14/10 Технические характеристики насосов шестеренных НМШГ 20-25-14/10.
Таблица 1 - технические характеристики электронасоса и насоса НМШГ 20-25-14/10 - марка, подача, давление, асинхронный электродвигатель (мощность, тип и обороты), масса насоса и агрегата.

Насос НМШ - объемное насосное оборудование с рубашкой обогрева (охлаждения) корпуса, с рабочим механизмом из стальных прямозубых шестерен.

В насос НМШГ 20-25-14/10, в электроагрегате, устанавливается электропривод.
В качестве привода - общепромышленного/взрывозащищенного исполнения асинхронный электродвигатель.
Тип привода в электронасосе - трехфазный с короткозамкнутым ротором асинхронный двигатель мощностью 7,5 квт.

Насос (агрегат) типа НМШ может использоваться для перекачки горючих, легковоспламеняющихся, агрессивных жидкостей и для работы во взрывоопасных производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.

Электропитание НМШГ 20-25-14/10
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Давление
кгс/см²
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
НМШГ 20-25-14/10 14 10 7,5 (АИР132М6) 980 48/165(214 взр.)

Мощность насоса в электроагрегате не более 6,2 квт.
Давление в камере обогрева до 0,125 МПа (1,25 кгс/см²).
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
КПД - 65% (насоса в агрегате).
Патрубки насоса НМШГ 20-25-14/10 фланцевые:
- входящий ДУ-65, Ру-6 и напорный Ду-50 мм, Ру-16.

Уплотнение насоса торцовое. Внешняя утечка через уплотнение до 0,01 л/час.
В насос НМШГ 20-25-14/10 с двигателем 7,5 квт, по заказу, может встраиваться частотный преобразователь переменного тока.

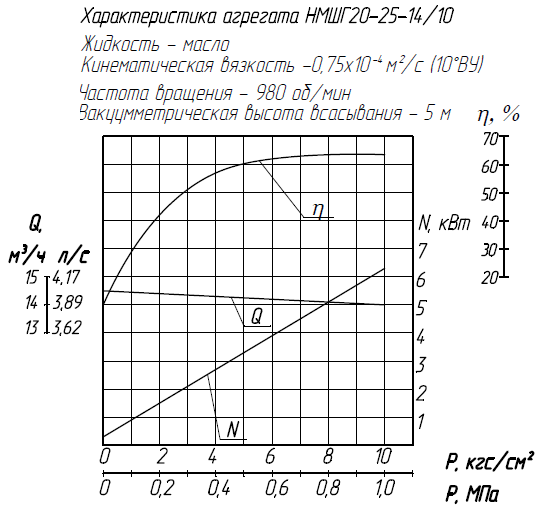

Рис.1 Рабочие характеристики

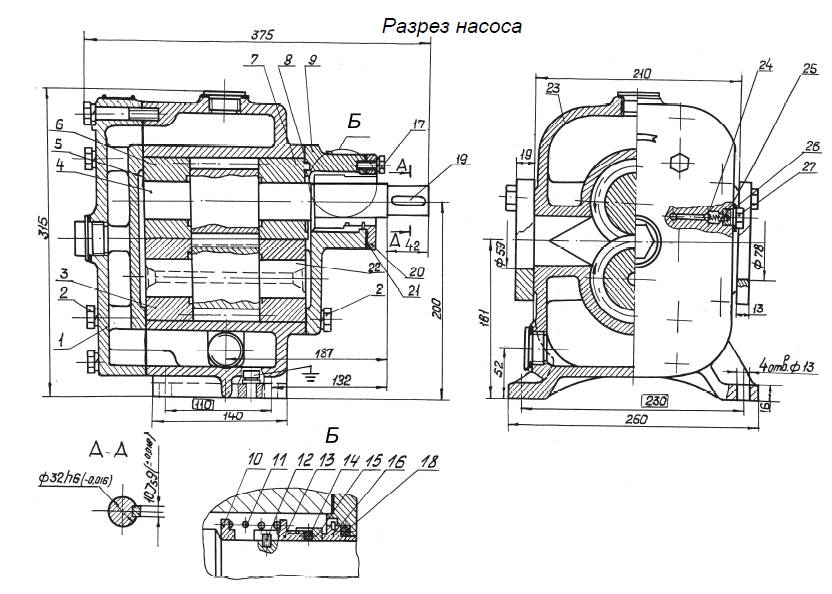

Рис.2 Габаритный чертеж насоса

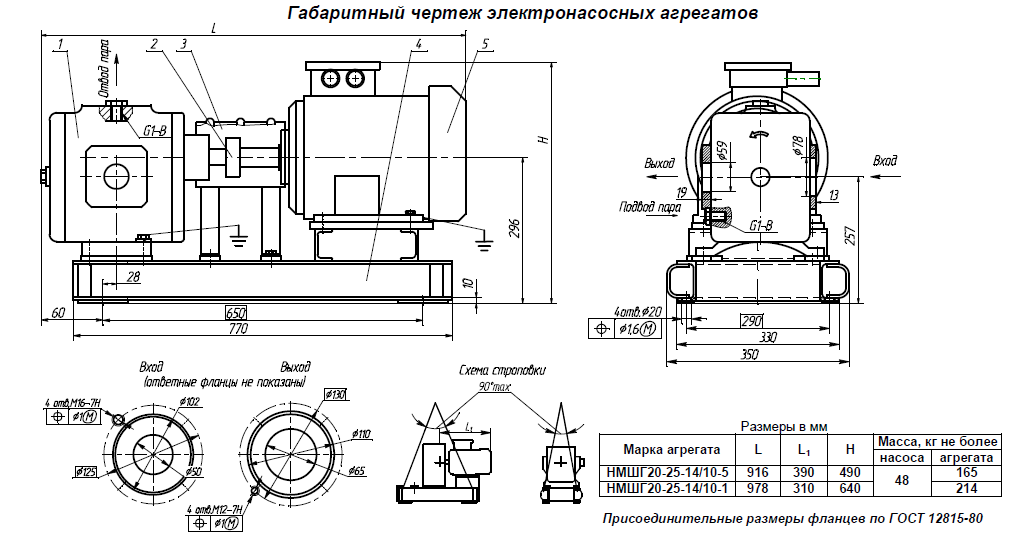

Рис.3 Габаритный чертеж агрегата НМШГ 20-25-14/10
