Технические характеристики насоса НМШФ 0.8-25-0.63/25

Насос НМШФ 0.8-25-0.63/25 Технические характеристики насосов шестеренных НМШФ 0.8-25-0.63/25.
В таблице 1 приведены технические характеристики электронасоса и насоса НМШФ 0.8-25-0.63/25 - марка, подача, давление, асинхронный электродвигатель (мощность, марка двигателя, обороты), масса насоса/агрегата.

Насос НМШФ относится к насосному оборудованию объемного типа на фонаре, у которого роторы из прямозубых шестерен, выполненных заодно с валом.

Насос НМШФ 0.8-25-0.63/25 в насосном агрегате оснащается электроприводом.
Привод насоса - электродвигатель асинхронный общепромышленного исполнения или взрывозащищенный двигатель.
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 1,1 квт.

Насос (агрегат) типа НМШ может использоваться для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей или для работы во взрывоопасных помещениях и производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.

Электропитание НМШФ 0.8-25-0.63/25
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса (масла, мазут, нефть)
Марка насоса Подача
м³/ч
Давление
кгс/см²
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
НМШФ 0.8-25-0.63/25 0,63 25 1,1 (АИР80А4)
1,1 (4ВРА4)
1450 4,4/22(36 взр.)

Давление полного перепуска, МПа (кгс/см²): 3,75 (37,5) - мазут, нефть, масла; 30 (3,0) - дизтопливо.
Мощность насоса в агрегате, квт: 0,65 (масла), 0,85 (нефть, мазут), 0,55 (дизтопливо).
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
КПД насоса в агрегате, %: 71,5 (масла), 60 (мазут и нефть), 40 (дизтопливо).

Патрубки насоса НМШФ 0.8-25-0.63/25 штуцерные:
- входящий ДУ-25,5 мм и напорный Ду-22,5 мм.

Уплотнение насоса торцовое. Внешняя утечка через уплотнение до 0,01 л/час.
По заказу в насос НМШФ 0.8-25-0.63/25 с двигателем 1,1 квт может встраиваться частотный преобразователь переменного тока.

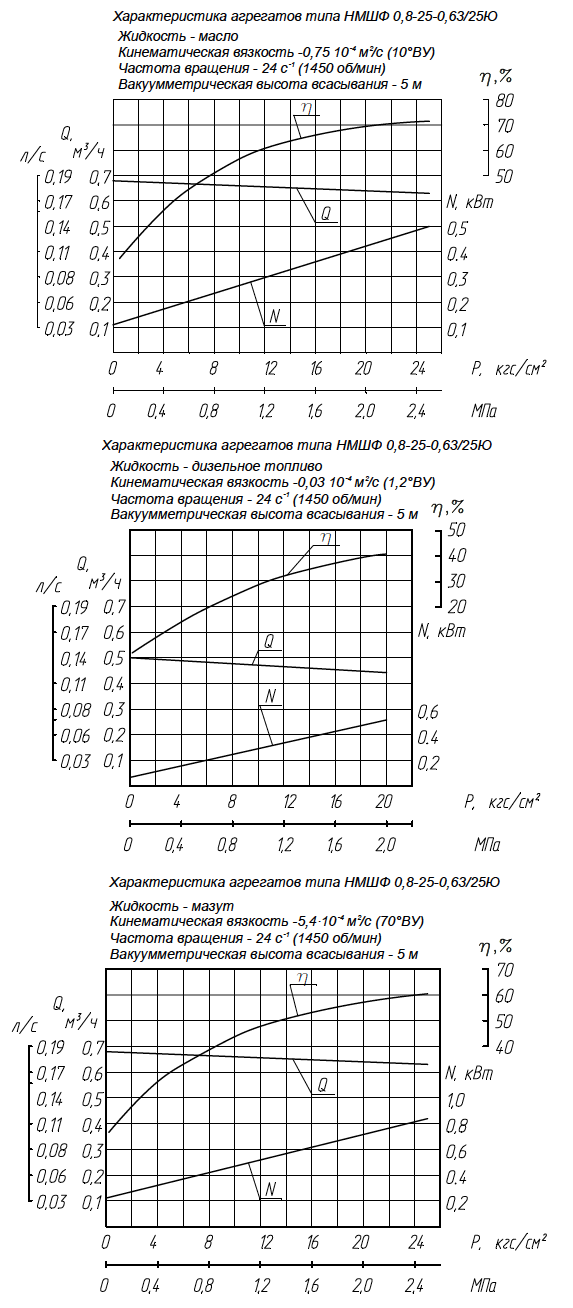

Рис.1 Рабочие характеристики

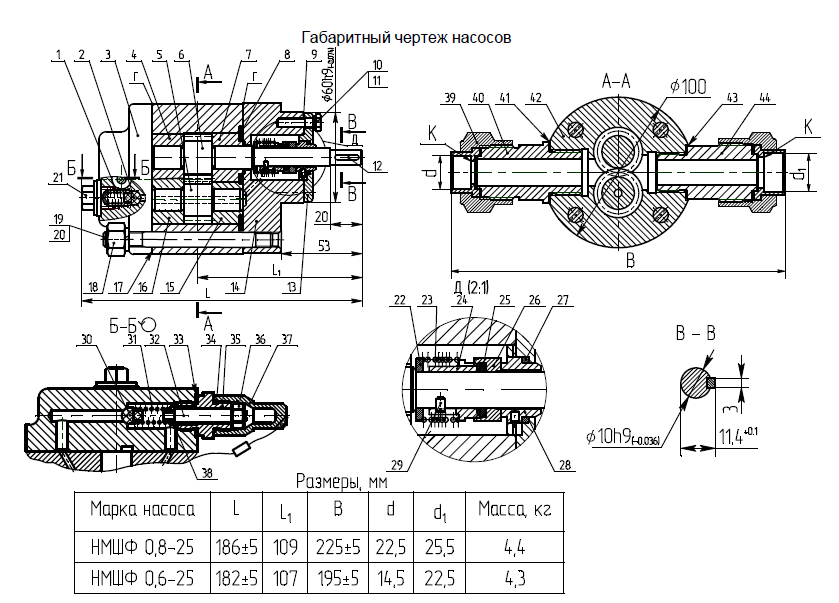

Рис.2 Габаритный чертеж насоса

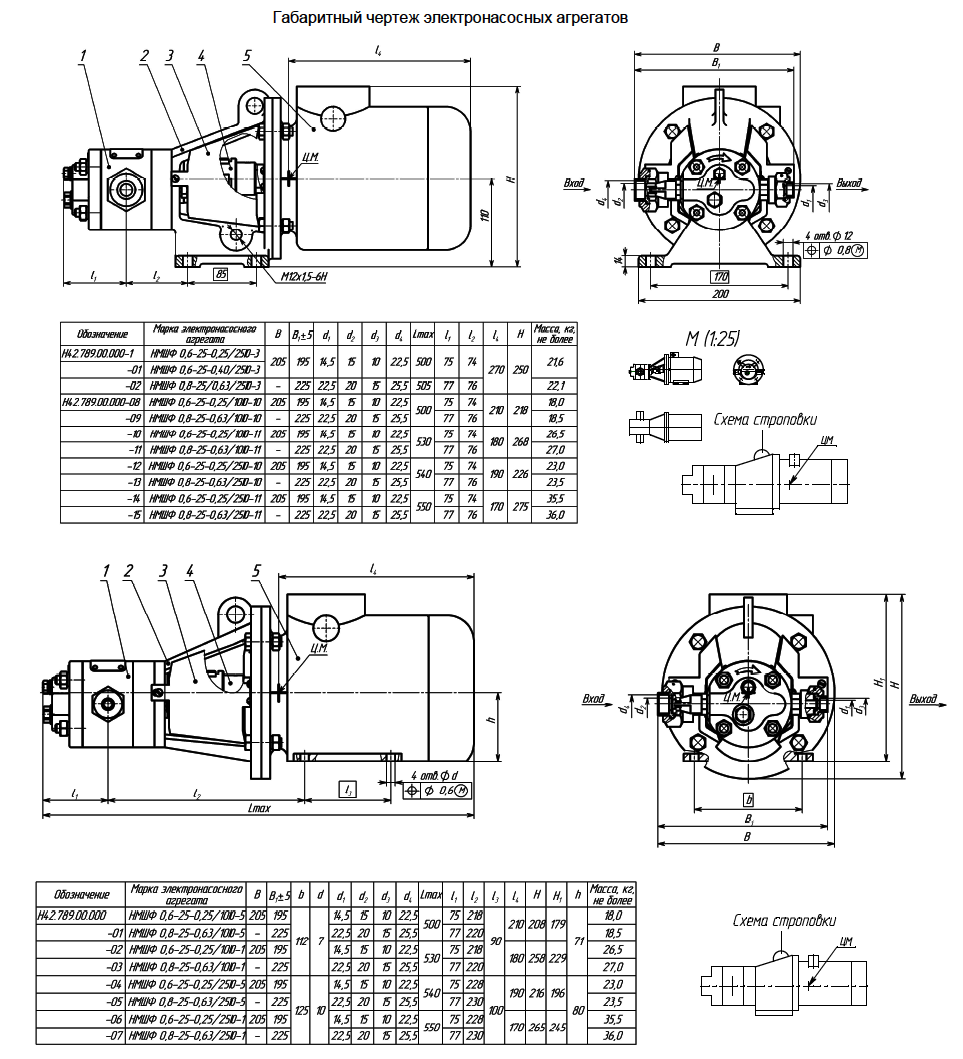

Рис.3 Габаритный чертеж агрегата НМШФ 0.8-25-0.63/25
