Технические характеристики насоса НМШФ 0.6-25-0.25/25

Насос НМШФ 0.6-25-0.25/25 Технические характеристики насосов шестеренных НМШФ 0.6-25-0.25/25.
В таблице 1 приведены характеристики насоса НМШФ 0.6-25-0.25/25 и электронасоса на его основе - марка насоса, подача, давление, электродвигатель (мощность, марка и количество оборотов), масса насоса/агрегата.

Насос НМШФ относится к объемному насосному оборудованию с рабочим механизмом из прямозубых шестерен, выполненных заодно с валом.

Насос НМШФ 0.6-25-0.25/25 в электронасосе оснащается электроприводом.
В качестве привода - асинхронный электродвигатель общепромышленного/взрывозащищенного исполнения.
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 0,75 квт.

Насос (агрегат) типа НМШ может использоваться для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей или для работы во взрывоопасных помещениях и производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.

Электропитание НМШФ 0.6-25-0.25/25
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса (нефть, мазут, масла)
Марка насоса Подача
м³/ч
Давление
кгс/см²
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
НМШФ 0.6-25-0.25/25 (Б) 0,25 25 0,75 (АИР80А6)
0,75 (4ВР80А6)
980 4,3 /21,6(35,5)

Мощность насоса в электроагрегате не более 0,50 квт.
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
Давление полного перепуска не более 37,5 кгс/см² (3,75 МПа).
КПД - 64%.
Патрубки насоса НМШФ 0.6-25-0.25/25 штуцерные:
- входной Ду-22,5 мм;
- напорный Ду-14,5 мм.

Уплотнение насоса торцовое. Максимальная утечка через уплотнение 0,01 л/час. По заказу в насос НМШФ 0.6-25-0.25/25 с двигателем 0,75 квт может встраиваться частотный преобразователь переменного тока.

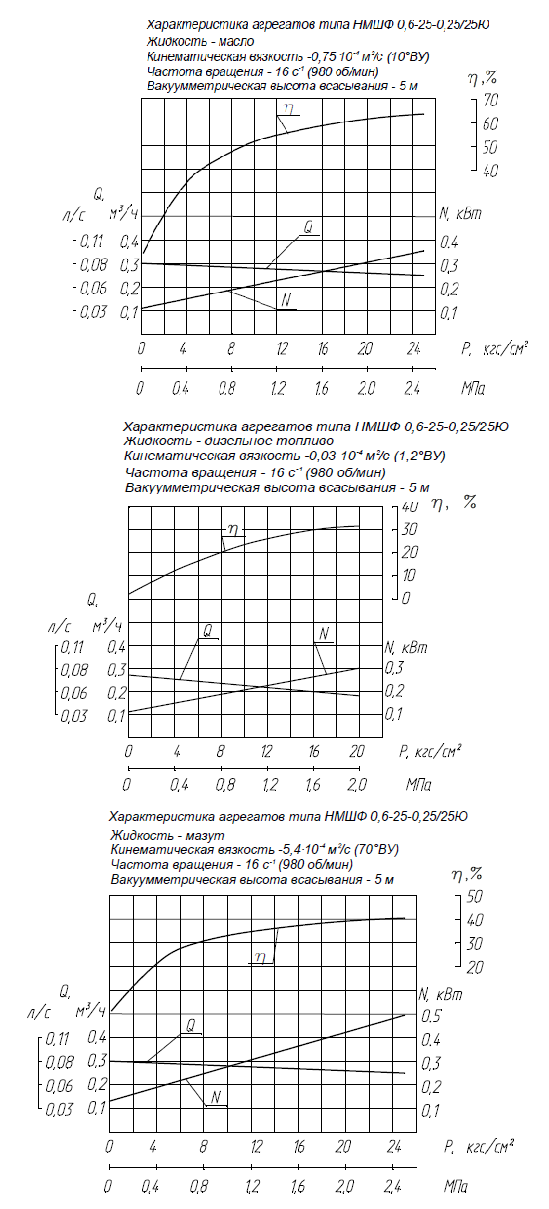

Рис.1 Рабочие характеристики
Рис.2 Габаритный чертеж насоса

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата НМШФ 0.6-25-0.25/25
