Технические характеристики насосов ВКС 5/32
|
|
Технические характеристики насосов вихревых ВКС 5/32.
В таблице 1 представлен насос ВКС 5/32 и технические характеристики насосного агрегата на его основе (марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса).
Электронасосы ВК и ВКС предназначены для перекачивания чистой воды, с определенными показателями, в системах промышленного и гражданского водоснабжения.
Насос ВКС 5/32 в агрегате комплектуется электроприводом.
В качестве привода насоса - асинхронный электродвигатель марки АИР132S4 (7,5 квт) или АИР132М4 (11 квт).
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат не предназначен для перекачивания морской воды, горючих легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание ВКС 5/32
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| ВКС 5/32 |
18 |
32 |
7,5
11 |
1450 |
исп. А - 37,9/
109 (7,5 квт) - рама;
117 кг (11 квт) - рама |
Патрубки фланцевые: Ду-50 мм.
Потребляемая максимальная мощность насоса - 8,8 квт.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
ДКЗ насоса ВКС 5/32 не более 3,5 м.
Давление на входе в насос до 0,25 МПа (2,5 кгс/см²).
Материал проточной части в зависимости от исполнения
- корпус, крышка, колпак напорный: чугун (А), бронза (Б), нержавеющая сталь (К)
- рабочее колесо, вал: стальные (используется сталь различных марок).
Уплотнение вала насоса - сальниковое. Утечка через уплотнение 0,3-1 л/час.
Вихревые насосы типа ВК(С) производятся в климатическом исполнении У3.1; У2; ОМ2.
Габаритные размеры агрегата: 998х310х464 мм.

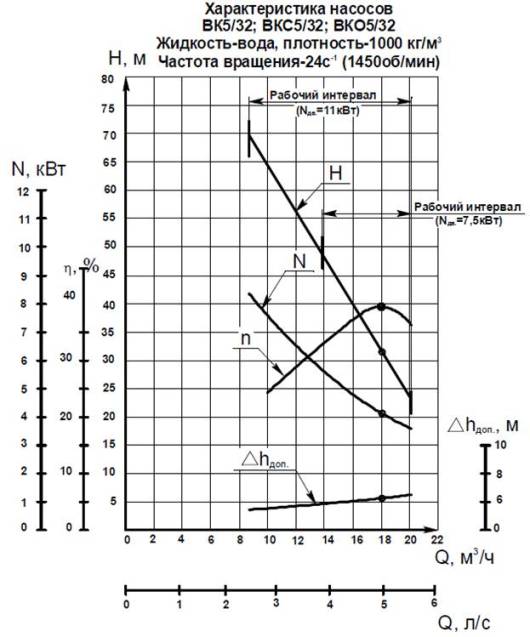

Рис. 1 Рабочие характеристики вихревого насоса ВКС 5/32.
Рис. 2 Габаритный чертеж насосов.

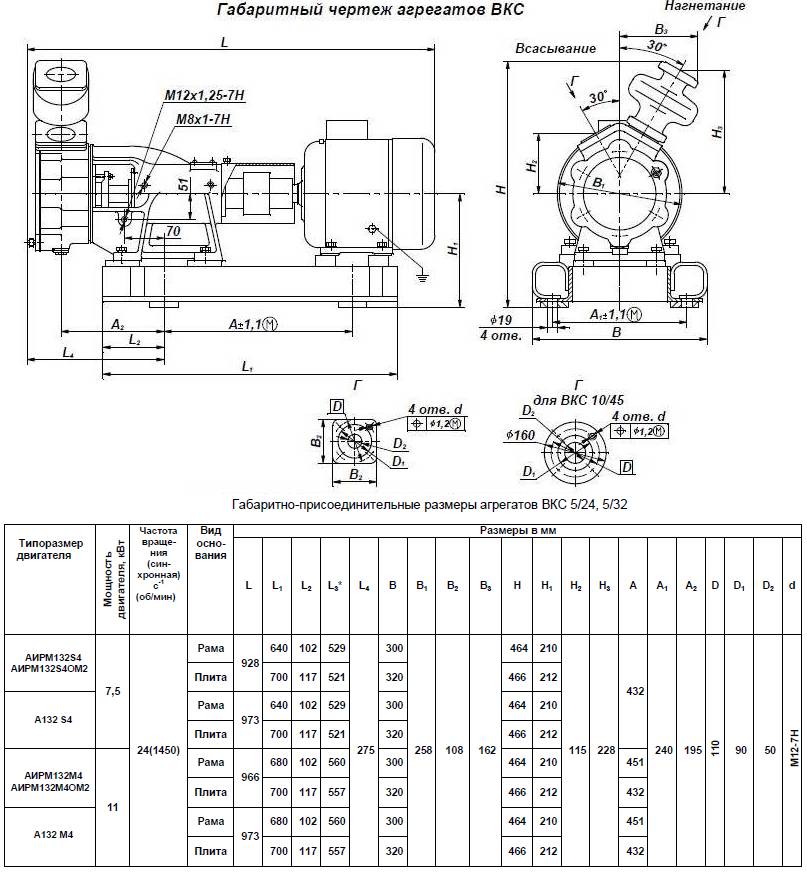

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.
Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж насоса
 |
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата ВКС 5/32
 |
|
