Технические характеристики насосов ВКС 5/24
|
|
Технические характеристики насосов вихревых ВКС 5/24 представлены в таблице 1 (насос ВКС 5/24 и технические характеристики насосного агрегата на его основе: марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса и агрегата).
Вихревые насосы ВК и ВКС применяются для перекачивания чистой воды и жидкостей, схожих с водой по основным показателям, в системах гражданского и промышленного водоснабжения.
Насос ВКС 5/24 в агрегате оснащается трехфазным электроприводом.
В качестве привода насоса - асинхронный электродвигатель (7,5 квт и 11,0 квт - АИР132S4 и АИР132М4, соответственно).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат этого типа не используется для перекачивания горючих, агрессивных и легковоспламеняющихся жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание ВКС 5/24
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| ВКС 5/24 |
18 |
24 |
7,5
11,0 |
1450 |
исп. А - 37,9/
109 (7,5 квт); 117 (11 квт)-на раме |
Утечка через сальниковое уплотнение 0,3-1,0 л/час.
Патрубки на входе и выходе фланцевые: Ду-50, Ру-6.
Максимальная потребляемая мощность насосом - 8,3 квт.
КПД насоса/агрегата, % - 38/30.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
ДКЗ насоса ВКС 5/24 не выше 6,5 м.
Давление на входе в насос до 2,5 кгс/см² (0,25 МПа).
Материал проточной части в зависимости от исполнения
- корпус, крышка, колпак напорный: чугун (А), бронза (Б), нержавеющая сталь (К)
- рабочее колесо, вал: стальные (используется сталь различных марок).
Уплотнение вала насоса - сальниковое.
Насосы типа ВК(С) выпускаются в климатическом исполнении У3.1; У2; ОМ2.
Габаритные размеры агрегата с двигателем 5,5 квт: 998х320х430 мм.

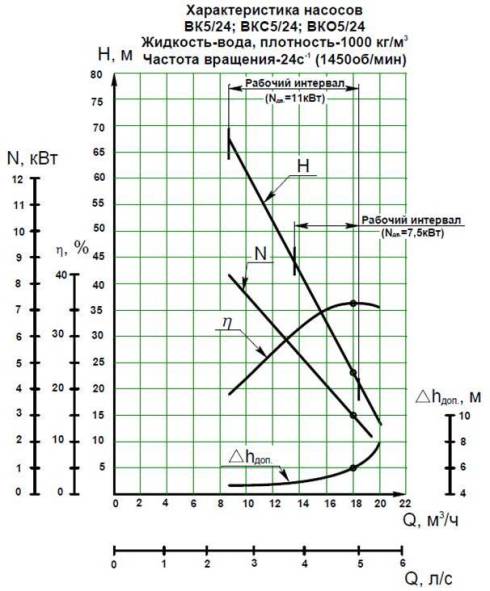

Рис. 1 Рабочие характеристики насоса ВКС 5/24.

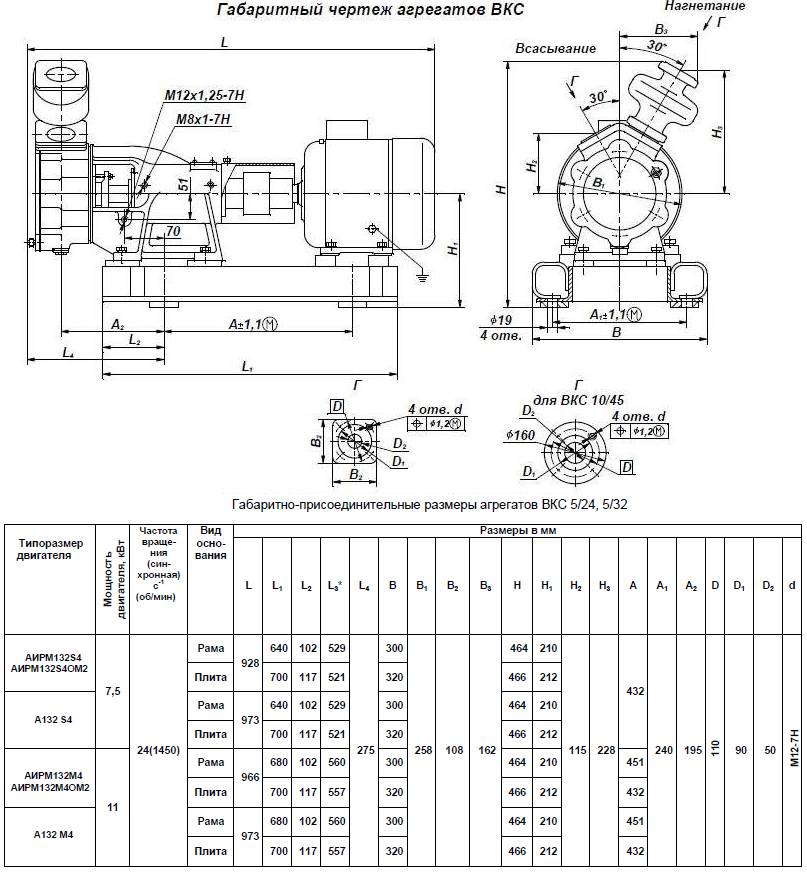

Рис. 2 Габаритный чертеж вихревых насосов.
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.
Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж насоса
 |
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата ВКС 5/24
 |
|
